Поворотний редуктор очисного комбайна
Номер патенту: 65717
Опубліковано: 12.12.2011
Автори: Чайков Євген Михайлович, Висоцький Геннадій Васильович, Степаненко Сергій Володимирович, Бублик Михайло Леонідович, Косарев Олексій Васильович, Ковальчук Олександр Миколайович, Косарєв Василь Васильович
Формула / Реферат
Поворотний редуктор очисного комбайна, що складається з корпусу, елементів трансмісії й кришок, при цьому установлення елементів трансмісії в корпус здійснюється тільки через бічні розточення корпусу, які закриваються кришками під установлення елементів трансмісії, який відрізняється тим, що посадочні поверхні кришок у місцях їх установлення в бічні розточення корпусу під установлення елементів трансмісії виконують циліндричної форми.
Текст

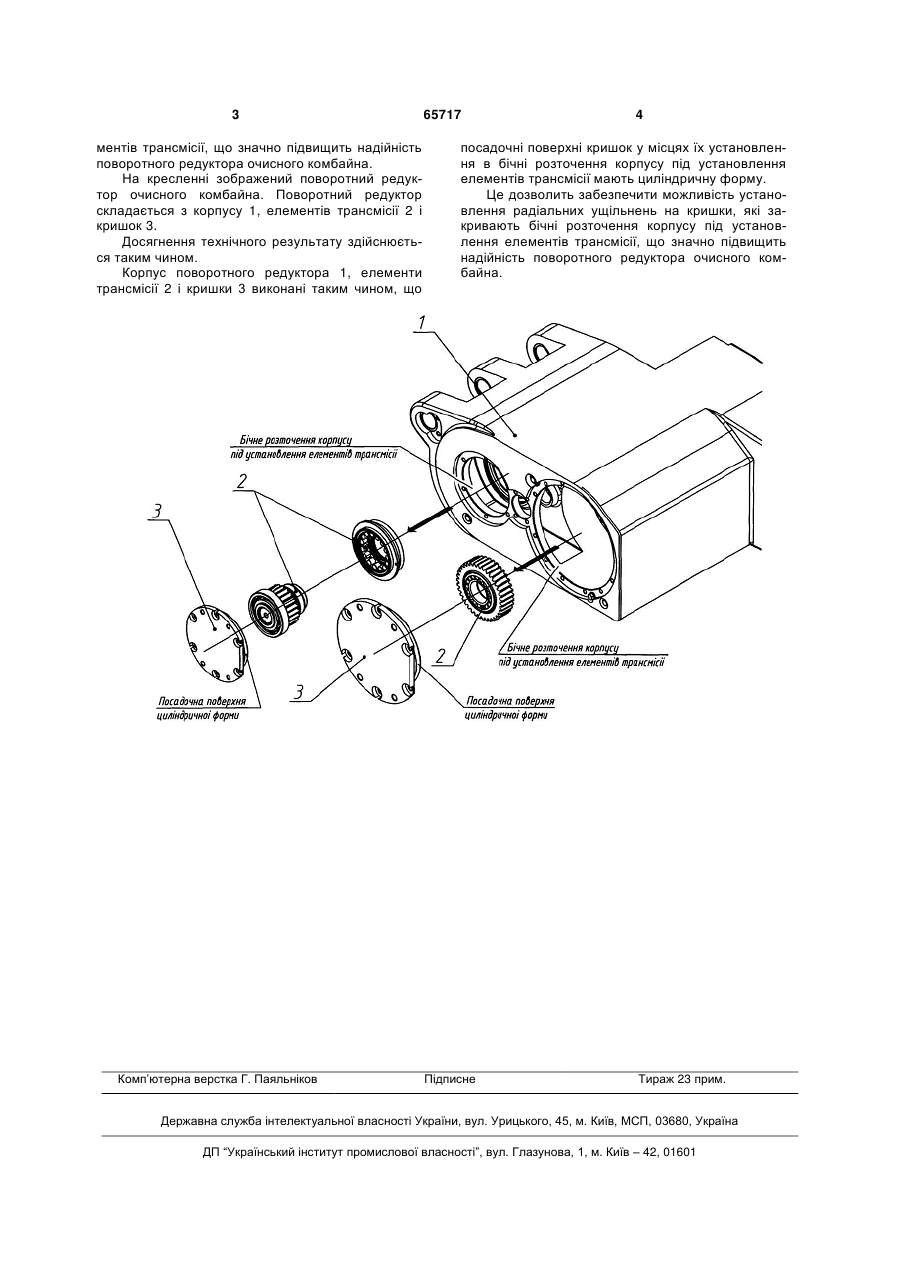

Поворотний редуктор очисного комбайна, що складається з корпусу, елементів трансмісії й кришок, при цьому установлення елементів трансмісії в корпус здійснюється тільки через бічні розточення корпусу, які закриваються кришками під установлення елементів трансмісії, який відрізняється тим, що посадочні поверхні кришок у місцях їх установлення в бічні розточення корпусу під установлення елементів трансмісії виконують циліндричної форми. (19) (21) u201106853 (22) 31.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, КОСАРЕВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ЧАЙКОВ ЄВГЕН МИХАЙЛОВИЧ (73) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, КОСАРЕВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, КОСАРЄВ ВАСИЛЬ ВА 3 ментів трансмісії, що значно підвищить надійність поворотного редуктора очисного комбайна. На кресленні зображений поворотний редуктор очисного комбайна. Поворотний редуктор складається з корпусу 1, елементів трансмісії 2 і кришок 3. Досягнення технічного результату здійснюється таким чином. Корпус поворотного редуктора 1, елементи трансмісії 2 і кришки 3 виконані таким чином, що Комп’ютерна верстка Г. Паяльніков 65717 4 посадочні поверхні кришок у місцях їх установлення в бічні розточення корпусу під установлення елементів трансмісії мають циліндричну форму. Це дозволить забезпечити можливість установлення радіальних ущільнень на кришки, які закривають бічні розточення корпусу під установлення елементів трансмісії, що значно підвищить надійність поворотного редуктора очисного комбайна. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRanging arm of a shearer
Автори англійськоюBublyk Mykhailo Leonidovych, Vysotskyi Hennadii Vasyliovych, Kovalchuk Oleksandr Mykolaiovych, Kosariev Oleksii Vasyliovych, Kosariev Vasyl Vasyliovych, Stepanenko Serhii Volodymyrovych, Chaikov Yevhen Mykhailovych
Назва патенту російськоюПоворотный редуктор очистного комбайна
Автори російськоюБублик Михаил Леонидович, Высоцкий Геннадий Васильевич, Ковальчук Александр Николаевич, Косарев Алексей Васильевич, Косарев Василий Васильевич, Степаненко Сергей Владимирович, Чайков Евгений Михайлович
МПК / Мітки
МПК: E21C 35/00
Мітки: комбайна, редуктор, очисного, поворотний
