Поворотний редуктор очисного комбайна
Номер патенту: 40400
Опубліковано: 10.04.2009
Автори: Бублик Михайло Леонідович, Клягін Юрій Віталійович, Степаненко Сергій Володимирович, Косарєв Василь Васильович
Формула / Реферат
1. Поворотний редуктор очисного комбайна, що містить порожній вал редуктора й фільтр, який відрізняється тим, що фільтр розміщений у габаритах завальної частини редуктора.
2. Редуктор за п. 1, який відрізняється тим, що фільтр розміщений у завальній частині порожнього вала.
3. Редуктор за п. 1, який відрізняється тим, що фільтр виконаний зі своїм корпусом, розміщений зовні завальної частини редуктора й з'єднаний з порожниною вала редуктора.
Текст

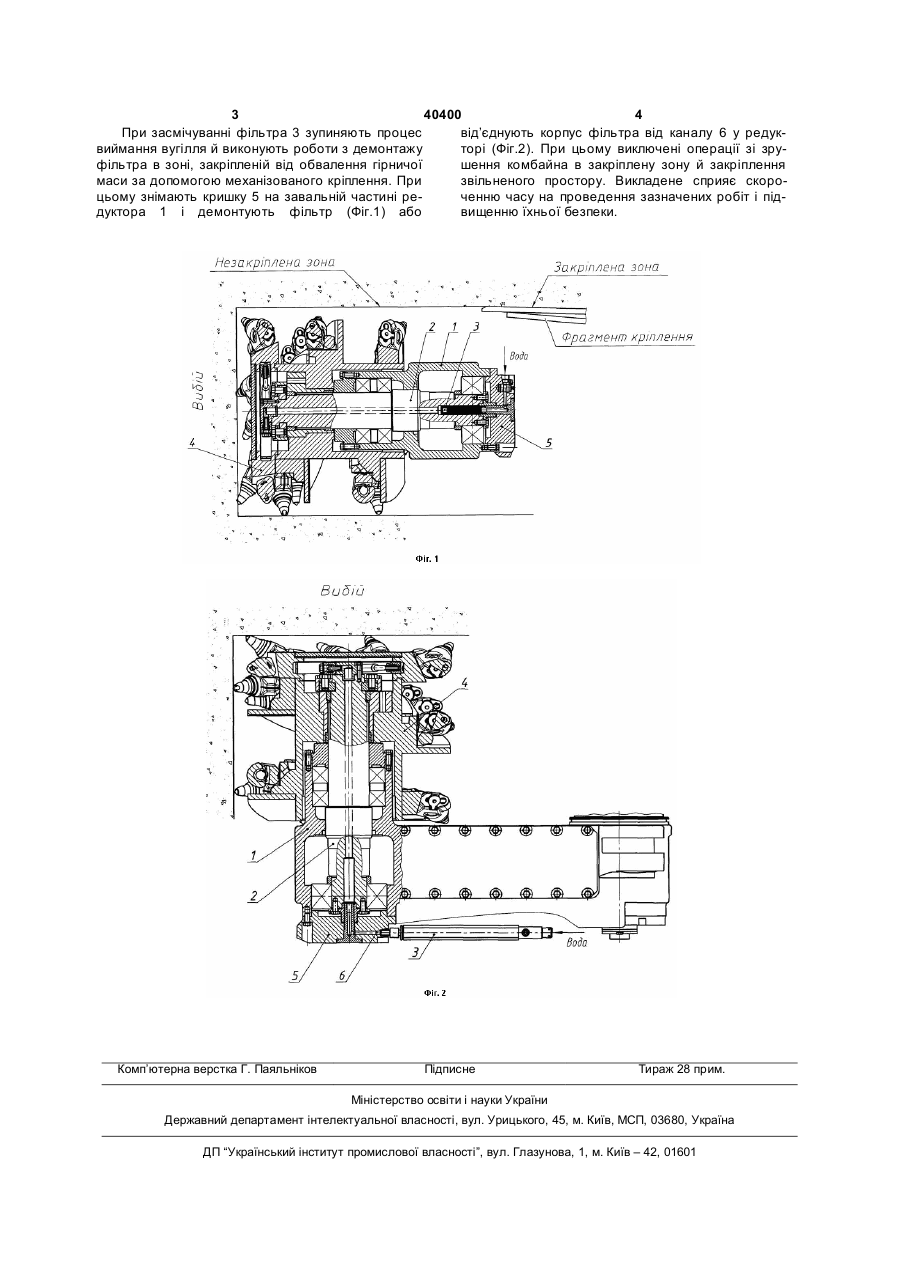

1. Поворотний редуктор очисного комбайна, що містить порожній вал редуктора й фільтр, який відрізняється тим, що фільтр розміщений у габаритах завальної частини редуктора. 2. Редуктор за п. 1, який відрізняється тим, що фільтр розміщений у завальній частині порожнього вала. 3. Редуктор за п. 1, який відрізняється тим, що фільтр виконаний зі своїм корпусом, розміщений зовні завальної частини редуктора й з'єднаний з порожниною вала редуктора. (19) (21) u200812020 (22) 10.10.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, UA, КЛЯГІН ЮРІЙ ВІТАЛІЙОВИЧ, UA, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", UA 3 40400 4 від’єднують корпус фільтра від каналу 6 у редукПри засмічуванні фільтра 3 зупиняють процес торі (Фіг.2). При цьому виключені операції зі зрувиймання вугілля й виконують роботи з демонтажу шення комбайна в закріплену зону й закріплення фільтра в зоні, закріпленій від обвалення гірничої звільненого простору. Викладене сприяє скоромаси за допомогою механізованого кріплення. При ченню часу на проведення зазначених робіт і підцьому знімають кришку 5 на завальній частині ревищенню їхньої безпеки. дуктора 1 і демонтують фільтр (Фіг.1) або Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRanging arm of shearer
Автори англійськоюBublyk Mykhailo Leonidovych, Kliahin Yurii Vitaliiovych, Kosariev Vasyl Vasyliovych, Stepanenko Serhii Volodymyrovych
Назва патенту російськоюПоворотный редуктор очистного комбайна
Автори російськоюБублик Михаил Леонидович, Клягин Юрий Витальевич, Косарев Василий Васильевич, Степаненко Сергей Владимирович
МПК / Мітки
МПК: E21C 35/00
Мітки: комбайна, очисного, поворотний, редуктор
