Лінійний перетворювач середньоквадратичної напруги
Номер патенту: 65763
Опубліковано: 12.12.2011
Автори: Туз Юліан Михайлович, Літвіх Віктор Вікторович, Кошарна Жанна Миколаївна
Формула / Реферат
Лінійний перетворювач середньоквадратичної напруги, який містить прямий та зворотний термоперетворювачі, виходи яких з'єднані між собою послідовно та з'єднані зі входом підсилювача постійної напруги, який відрізняється тим, що додатково введений підсилювач з керованим коефіцієнтом підсилення, вхід якого з'єднаний з виходом підсилювача постійної напруги, а вихід через коло негативного зворотного зв'язку зі входом зворотного термоперетворювача, а керуючий вхід додатково введеного підсилювача з'єднаний з виходом.
Текст

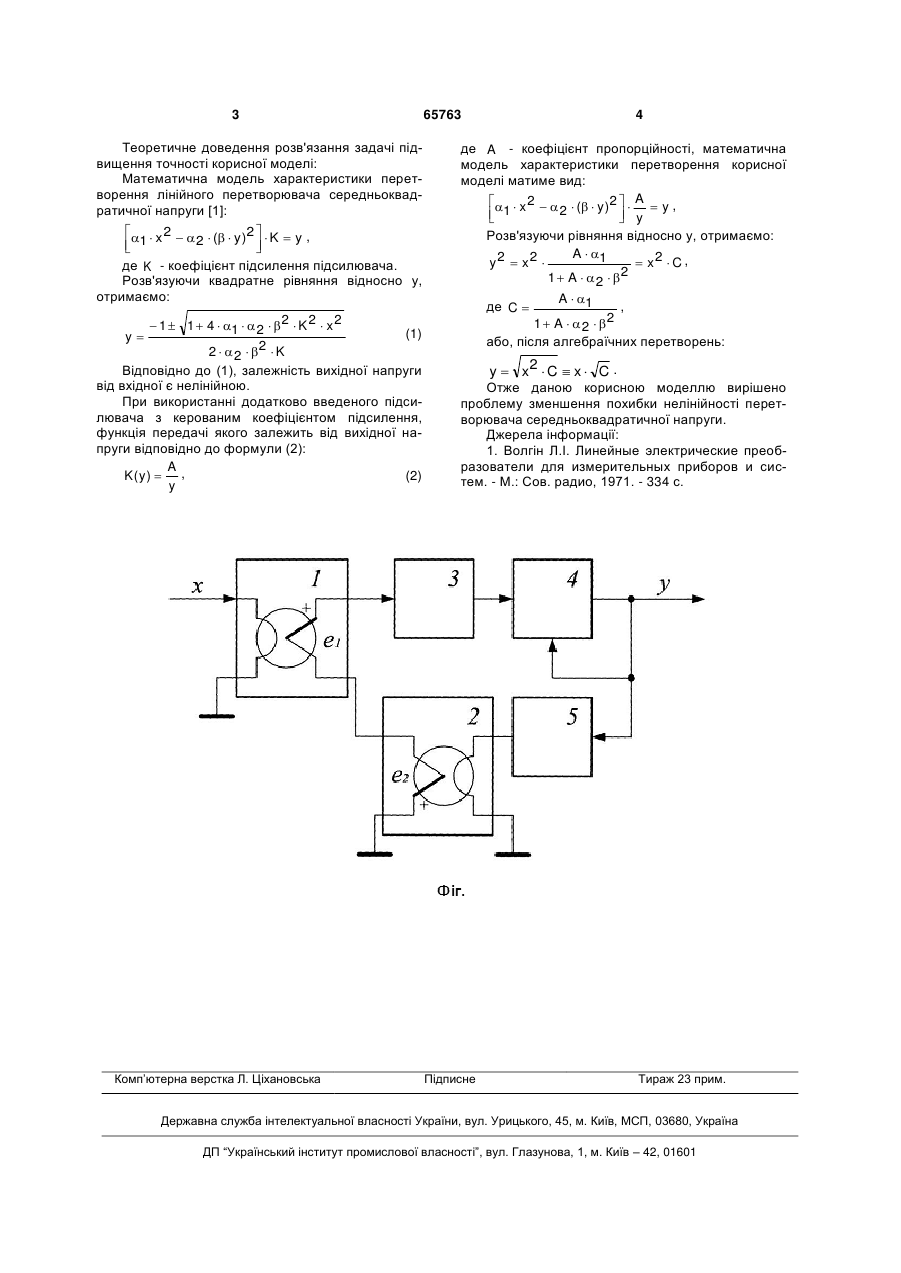

Лінійний перетворювач середньоквадратичної напруги, який містить прямий та зворотний термо 3 Теоретичне доведення розв'язання задачі підвищення точності корисної моделі: Математична модель характеристики перетворення лінійного перетворювача середньоквадратичної напруги [1]: x 2 ( y )2 K y , 2 1 де K - коефіцієнт підсилення підсилювача. Розв'язуючи квадратне рівняння відносно у, отримаємо: 1 1 4 1 2 2 K 2 x 2 (1) 2 2 2 K Відповідно до (1), залежність вихідної напруги від вхідної є нелінійною. При використанні додатково введеного підсилювача з керованим коефіцієнтом підсилення, функція передачі якого залежить від вихідної напруги відповідно до формули (2): A K( y ) , (2) y y Комп’ютерна верстка Л. Ціхановська 65763 4 де A - коефіцієнт пропорційності, математична модель характеристики перетворення корисної моделі матиме вид: x 2 ( y )2 A y , 2 1 y Розв'язуючи рівняння відносно у, отримаємо: A 1 y2 x2 x2 C , 1 A 2 2 A 1 де C , 1 A 2 2 або, після алгебраїчних перетворень: y x2 C x C . Отже даною корисною моделлю вирішено проблему зменшення похибки нелінійності перетворювача середньоквадратичної напруги. Джерела інформації: 1. Волгін Л.І. Линейные электрические преобразователи для измерительных приборов и систем. - М.: Сов. радио, 1971. - 334 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLinear transformer of root-mean-square voltage
Автори англійськоюTyz Yulian Mykhailovych, Litvikh Viktor Viktorovych, Kosharna Zhanna Mykolaivna
Назва патенту російськоюЛинейный преобразователь среднеквадратичного напряжения
Автори російськоюТуз Юлиан Михайлович, Литвих Виктор Викторович, Кошарна Жанна Николаевна
МПК / Мітки
МПК: G01R 19/02
Мітки: напруги, перетворювач, середньоквадратичної, лінійний
