Лінійний перетворювач середньоквадратичної напруги
Номер патенту: 64425
Опубліковано: 10.11.2011
Автори: Туз Юліан Михайлович, Літвіх Віктор Вікторович, Кошарна Жанна Миколаївна
Формула / Реферат
Лінійний перетворювач середньоквадратичної напруги, що містить прямий та зворотний термоперетворювачі, виходи яких з'єднані між собою послідовно та з'єднані зі входом підсилювача постійної напруги, а вхід зворотного термоперетворювача через коло зворотного зв'язку з'єднаний із виходом обмежувача полярності, який відрізняється тим, що коренеквадратичний підсилювач містить операційний підсилювач, в коло негативного зворотного зв'язку якого ввімкнено термоперетворювач, вхід коренеквадратичного підсилювача з'єднано із виходом підсилювача постійної напруги, а вихід із входом обмежувача полярності.
Текст

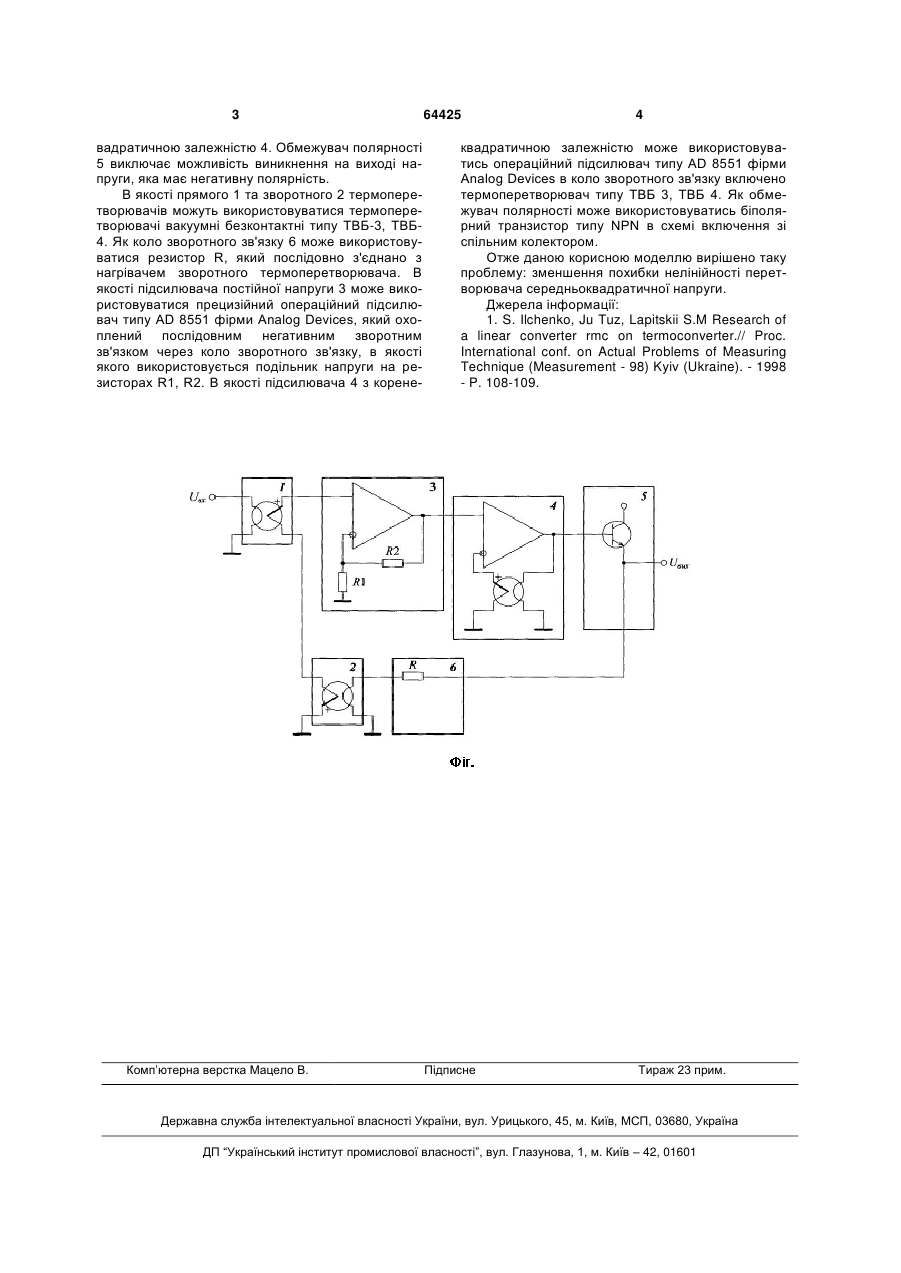

Лінійний перетворювач середньоквадратичної напруги, що містить прямий та зворотний термо 3 вадратичною залежністю 4. Обмежувач полярності 5 виключає можливість виникнення на виході напруги, яка має негативну полярність. В якості прямого 1 та зворотного 2 термоперетворювачів можуть використовуватися термоперетворювачі вакуумні безконтактні типу ТВБ-3, ТВБ4. Як коло зворотного зв'язку 6 може використовуватися резистор R, який послідовно з'єднано з нагрівачем зворотного термоперетворювача. В якості підсилювача постійної напруги 3 може використовуватися прецизійний операційний підсилювач типу AD 8551 фірми Analog Devices, який охоплений послідовним негативним зворотним зв'язком через коло зворотного зв'язку, в якості якого використовується подільник напруги на резисторах R1, R2. В якості підсилювача 4 з корене Комп’ютерна верстка Мацело В. 64425 4 квадратичною залежністю може використовуватись операційний підсилювач типу AD 8551 фірми Analog Devices в коло зворотного зв'язку включено термоперетворювач типу ТВБ 3, ТВБ 4. Як обмежувач полярності може використовуватись біполярний транзистор типу NPN в схемі включення зі спільним колектором. Отже даною корисною моделлю вирішено таку проблему: зменшення похибки нелінійності перетворювача середньоквадратичної напруги. Джерела інформації: 1. S. Ilchenko, Ju Tuz, Lapitskii S.M Research of a linear converter rmc on termoconverter.// Proc. International conf. on Actual Problems of Measuring Technique (Measurement - 98) Kyiv (Ukraine). - 1998 - P. 108-109. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLinear transformer of root-mean-square voltage
Автори англійськоюLitvikh Viktor Viktorovych, Tyz Yulian Mykhailovych, Kosharna Zhanna Mykolaivna
Назва патенту російськоюЛинейный преобразователь среднеквадратичного напряжения
Автори російськоюЛитвих Виктор Викторович, Туз Юлиан Михайлович, Кошарна Жанна Николаевна
МПК / Мітки
МПК: G01R 19/02
Мітки: перетворювач, лінійний, напруги, середньоквадратичної
