Система виявлення диму

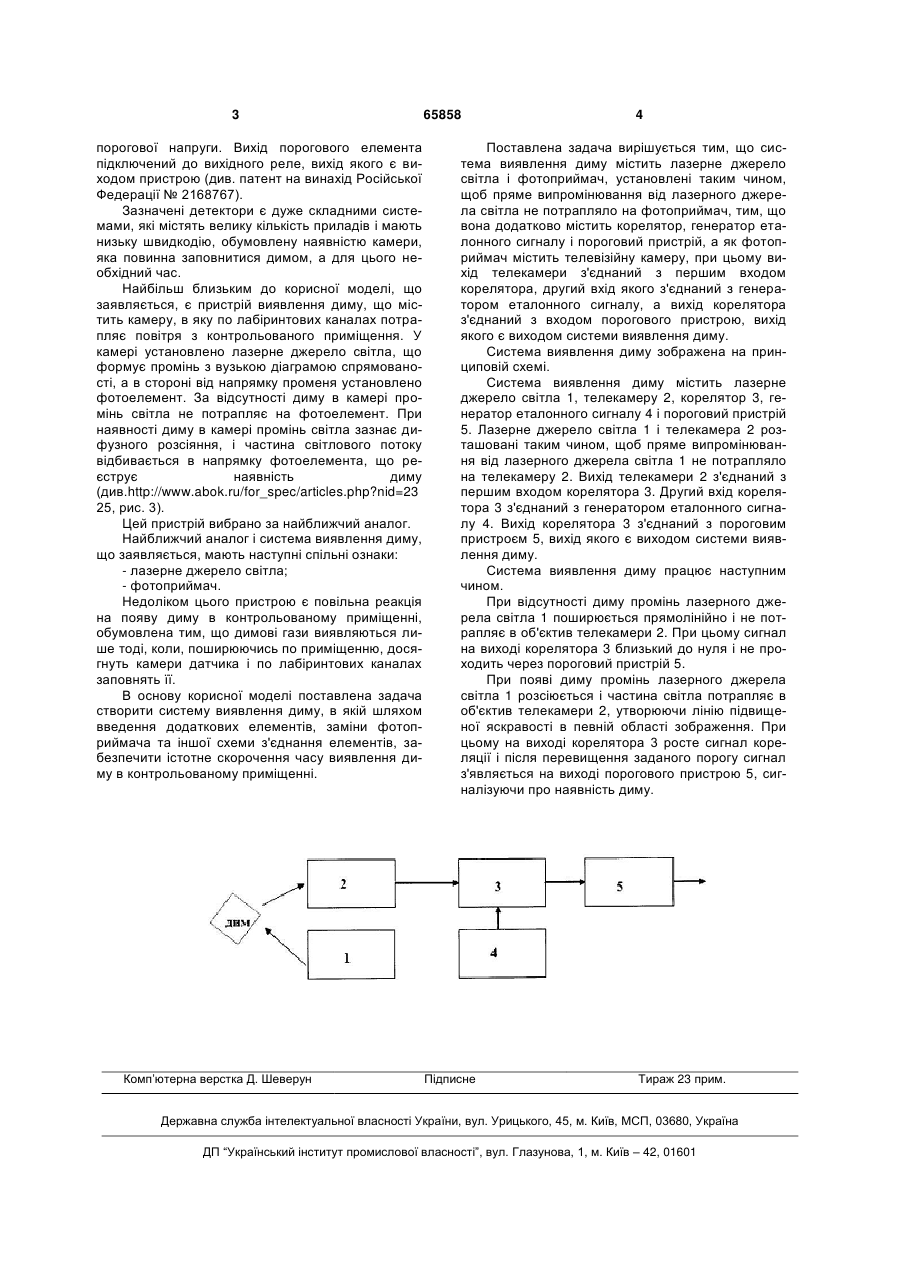

Система виявлення диму, що містить лазерне джерело світла і фотоприймач, установлені таким чином, щоб пряме випромінювання від лазерного джерела світла не потрапляло на фотоприймач, яка відрізняється тим, що вона додатково містить корелятор, генератор еталонного сигналу і пороговий пристрій, а як фотоприймач містить телевізійну камеру, при цьому вихід телекамери з'єднаний з першим входом корелятора, другий вхід якого з'єднаний з генератором еталонного сигналу, а вихід корелятора з'єднаний з входом порогового пристрою, вихід якого є виходом системи виявлення диму. Корисна модель належить до пожежної сигналізації, а саме до конструкцій датчиків диму оптико-електронного типу, призначених для виявлення загорянь, що супроводжуються появою диму в приміщеннях, шляхом реєстрації розсіяного частинками диму оптичного випромінювання. Відомий детектор диму, що містить генератор, з'єднаний з джерелом випромінювання, виконаним з можливістю здійснення оптичного зв'язку через розсіяне на частинках диму випромінювання з фотодетектором, вихід якого послідовно з'єднаний із входом сигналізатора. Детектор також містить тригер, формувач та елемент "І", причому вихід генератора з'єднаний зі входом формувача і R-входом тригера, S-вхід якого з'єднаний з виходом підсилювача-формувача, а вихід - з першим входом елемента "І", вихід якого з'єднаний з R-входом лічильника, С-вхід якого і другий вхід елемента "І" з'єднані з першим виходом формувача, другий вхід якого з'єднаний зі входом управління підсилювача-формувача (див. патент Російської Федерації на винахід № 2125739). Відомий також димовий сповіщувач, який містить приймальну камеру з розміщеними в ній ви промінювачем і фотоприймачем, модулятор, підсилювач, пороговий елемент і вихідне реле, при цьому вхід випромінювача з'єднаний з виходом модулятора, а вихід фотоприймача підключений до входу підсилювача, випромінювач і фотоприймач установлені в приймальній камері таким чином, щоб пряме випромінювання від випромінювача не потрапляло на фотоприймач. Приймальна камера також забезпечена відображаючим елементом, призначеним для викликання появи відбитого від нього сигналу на фотоприймачі при відсутності диму. Модулятор має додатковий вихід, сигнал з якого подано на синхронізуючий вхід аналого-цифрового перетворювача і тактовий вхід паралельного регістра в момент початку роботи димового сповіщувача. Вхід даних аналого-цифрового перетворювача підключений до виходу підсилювача, з'єднаного з одним із входів порогового елемента. Вихід аналогоцифрового перетворювача з'єднаний з входом паралельного регістра, послідовно з'єднаного з аналого-цифровим перетворювачем і підсумовуючим елементом, вихід якого підключений до іншого входу порогового елемента. Другий вхід підсумовуючого елемента є входом для подачі початкової (19) UA (11) 65858 (13) U (21) u201111589 (22) 30.09.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БОГАЙЧУК ВАЛЕНТИН ІВАНОВИЧ, ГОРДІЄНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, ЛОХМАТОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, ЛИСЕНКО ВАЛЕРІЙ МИКОЛАЙОВИЧ, НІКІФОРОВ ЮРІЙ ОЛЕКСАНДРОВИЧ, СМІРНОВ ВЯЧЕСЛАВ ВАСИЛЬОВИЧ, СТАРКОВ ОЛЕГ ОЛЕКСАНДРОВИЧ (73) БОГАЙЧУК ВАЛЕНТИН ІВАНОВИЧ, ГОРДІЄНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, ЛОХМАТОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, ЛИСЕНКО ВАЛЕРІЙ МИКОЛАЙОВИЧ, НІКІФОРОВ ЮРІЙ ОЛЕКСА 3 порогової напруги. Вихід порогового елемента підключений до вихідного реле, вихід якого є виходом пристрою (див. патент на винахід Російської Федерації № 2168767). Зазначені детектори є дуже складними системами, які містять велику кількість приладів і мають низьку швидкодію, обумовлену наявністю камери, яка повинна заповнитися димом, а для цього необхідний час. Найбільш близьким до корисної моделі, що заявляється, є пристрій виявлення диму, що містить камеру, в яку по лабіринтових каналах потрапляє повітря з контрольованого приміщення. У камері установлено лазерне джерело світла, що формує промінь з вузькою діаграмою спрямованості, а в стороні від напрямку променя установлено фотоелемент. За відсутності диму в камері промінь світла не потрапляє на фотоелемент. При наявності диму в камері промінь світла зазнає дифузного розсіяння, і частина світлового потоку відбивається в напрямку фотоелемента, що реєструє наявність диму (див.http://www.abok.ru/for_spec/articles.php?nid=23 25, рис. 3). Цей пристрій вибрано за найближчий аналог. Найближчий аналог і система виявлення диму, що заявляється, мають наступні спільні ознаки: - лазерне джерело світла; - фотоприймач. Недоліком цього пристрою є повільна реакція на появу диму в контрольованому приміщенні, обумовлена тим, що димові гази виявляються лише тоді, коли, поширюючись по приміщенню, досягнуть камери датчика і по лабіринтових каналах заповнять її. В основу корисної моделі поставлена задача створити систему виявлення диму, в якій шляхом введення додаткових елементів, заміни фотоприймача та іншої схеми з'єднання елементів, забезпечити істотне скорочення часу виявлення диму в контрольованому приміщенні. Комп’ютерна верстка Д. Шеверун 65858 4 Поставлена задача вирішується тим, що система виявлення диму містить лазерне джерело світла і фотоприймач, установлені таким чином, щоб пряме випромінювання від лазерного джерела світла не потрапляло на фотоприймач, тим, що вона додатково містить корелятор, генератор еталонного сигналу і пороговий пристрій, а як фотоприймач містить телевізійну камеру, при цьому вихід телекамери з'єднаний з першим входом корелятора, другий вхід якого з'єднаний з генератором еталонного сигналу, а вихід корелятора з'єднаний з входом порогового пристрою, вихід якого є виходом системи виявлення диму. Система виявлення диму зображена на принциповій схемі. Система виявлення диму містить лазерне джерело світла 1, телекамеру 2, корелятор 3, генератор еталонного сигналу 4 і пороговий пристрій 5. Лазерне джерело світла 1 і телекамера 2 розташовані таким чином, щоб пряме випромінювання від лазерного джерела світла 1 не потрапляло на телекамеру 2. Вихід телекамери 2 з'єднаний з першим входом корелятора 3. Другий вхід корелятора 3 з'єднаний з генератором еталонного сигналу 4. Вихід корелятора 3 з'єднаний з пороговим пристроєм 5, вихід якого є виходом системи виявлення диму. Система виявлення диму працює наступним чином. При відсутності диму промінь лазерного джерела світла 1 поширюється прямолінійно і не потрапляє в об'єктив телекамери 2. При цьому сигнал на виході корелятора 3 близький до нуля і не проходить через пороговий пристрій 5. При появі диму промінь лазерного джерела світла 1 розсіюється і частина світла потрапляє в об'єктив телекамери 2, утворюючи лінію підвищеної яскравості в певній області зображення. При цьому на виході корелятора 3 росте сигнал кореляції і після перевищення заданого порогу сигнал з'являється на виході порогового пристрою 5, сигналізуючи про наявність диму. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
