Механізм хитання кристалізатора

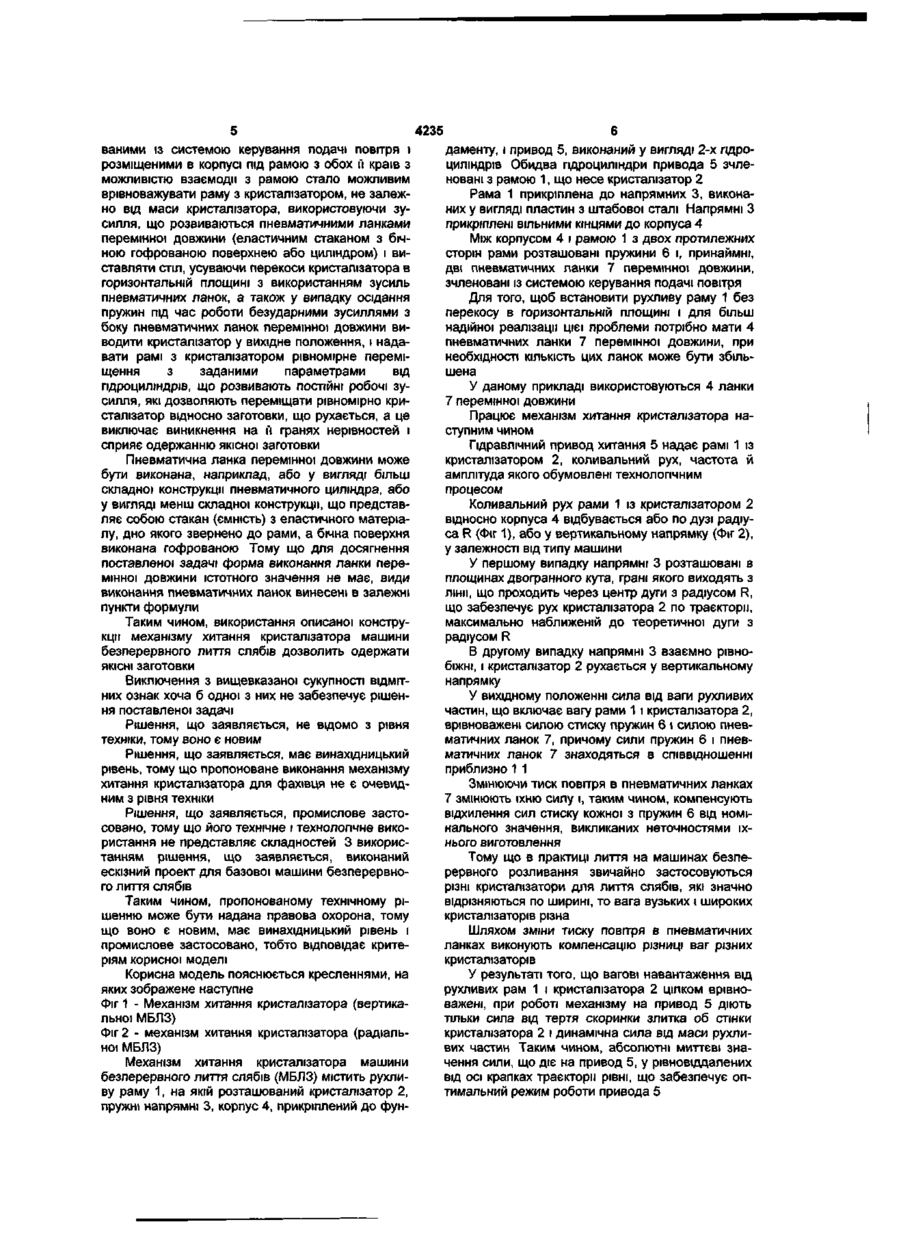

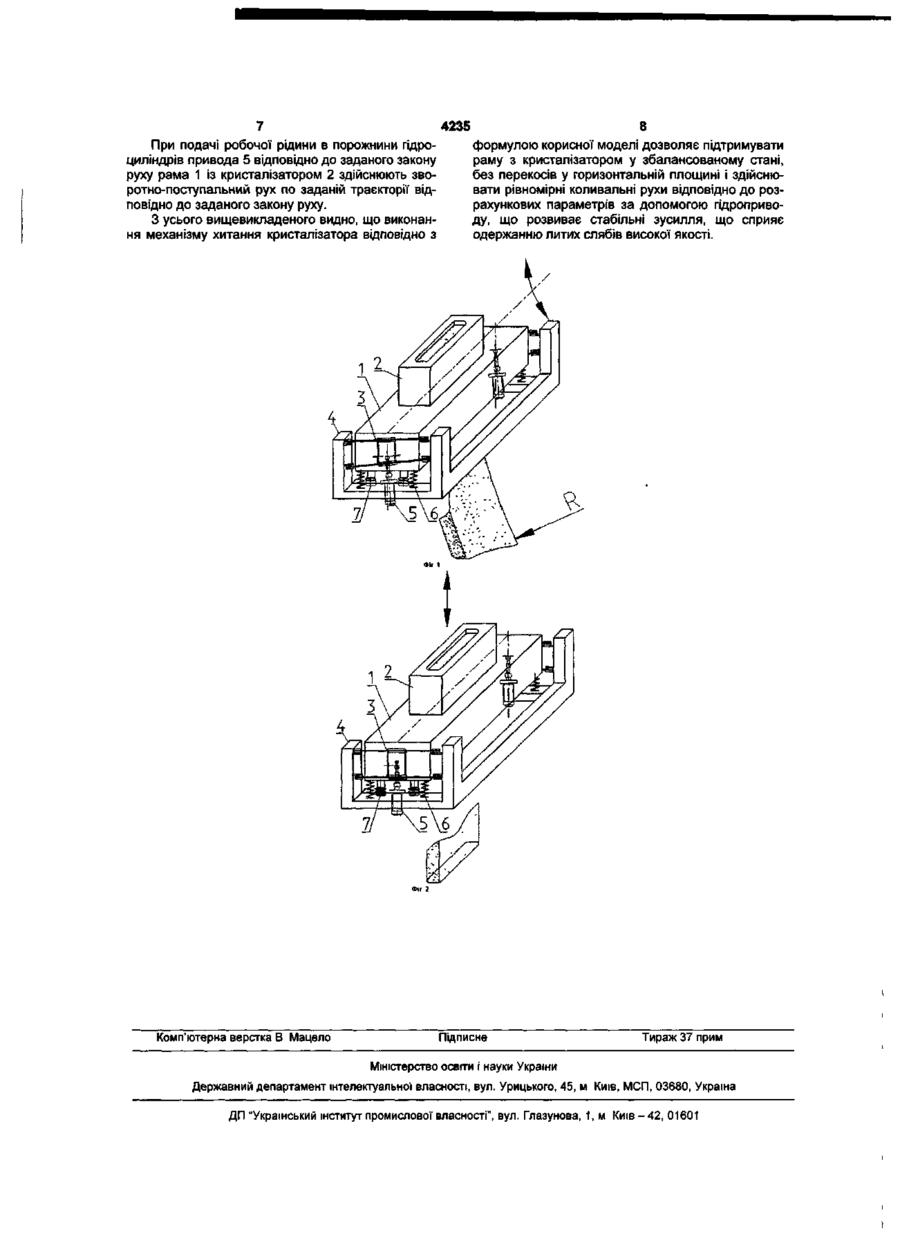

1. Механізм хитання кристалізатора, до складу якого входить кристалізатор, розміщений у рамі, з'єднаний з гідроприводом її переміщення і встановлений у корпусі за допомогою пружних напрямних, жорстко приєднаних до країв рами і з'єднаних з корпусом, і пружини, розташовані між рамою і корпусом по краях рами, який відрізняється тим, що він обладнаний не менш ніж двома пневматичними ланками змінної довжини, з'єднаними із системою керування подачі повітря і розміщеними в корпусі під рамою з обох її країв з можливістю взаємодії з рамою. 2. Механізм хитання кристалізатора за п. 1, який відрізняється тим, що кожна пневматична ланка змінної довжини виконана з еластичного матеріалу у вигляді стакана з бічною гофрованою поверхнею. 3. Механізм хитання кристалізатора за п. 1, який відрізняється тим, що кожна пневматична ланка змінної довжини виконана у вигляді циліндра. Корисна модель відноситься до металургійного машинобудування, а саме - до пристроїв, які використовують у машинах безперервного лиття слябів із застосуванням кристалізаторів. Механізм хитання кристалізатора призначений для надання кристалізатору під час лиття злитка хитальних рухів, які сприяють зменшенню прилипання скоринки злитка до стінок кристалізатора. Механізм хитання забезпечує рух кристалізатора по заданій траєкторії, при цьому хитання відбувається з визначеною частотою і амплітудою. Відомий піднімальний стіл з віброприводом для пристрою безперервного лиття стали по патенту Німеччини 19817701 А1, В22Д11/04. До його складу входить піднімальний стіл для кристалізатора, нерухомий затискний блок, у якому закріплені пластинчасті пружини, розташовані парами з двох сторін столу і прикріплені до нього, гідропривід переміщення столу. Гідропривід виконаний у вигляді чотирьох циліндрів, розташованих по краях столу, штоки яких шарнірно зчленовані зі столом. Працює пристрій наступним чином. Гідроциліндрами стіл із кристалізатором виставляється у вихідне положення, при якому пари пластинчастих пружин розташовуються горизонтально паралельно одна одній, при цьому кристалізатор займає вихідне положення, вивірене в го ризонтальній і вертикальній площинах. Потім випускають метал із промковша в кристалізатор, якому надають коливальні рухи з заданою частотою й амплітудою, переміщаючи стіл за допомогою гідроциліндрів. Після завершення лиття стіл із кристалізатором гідроциліндрами опускається на нерухомі опори. При зміні перетину сляба, що відпивається, на стіл встановлюють відповідний кристалізатор і знову за допомогою гідроциліндрів врівноважують стіл, встановлюючи кристалізатор у положення, що відповідає «нульовому». В описаному пристрої гідроциліндри привода переміщення столу з кристалізатором використовуються і для встановлення кристалізатора у вихідне «нульове» положення. Крім того, під час розливання металу гідроциліндри привода сприймають зусилля від маси столу з кристалізатором і зусилля, що перевищують сили тертя поміж стінками кристалізатора і скоринкою заготовки, що відпивається. Слід зазначити, що великі навантаження, які впливають тривалий час на вузли гідроциліндрів привода переміщення столу з кристалізатором, викликають знос елементів привода і знижують його надійність і надійність пристрою для випуску безперервного злитка в цілому. Ю CM 4235 ваними із системою керування подачі повітря і розміщеними в корпусі під рамою з обох п країв з можливістю взаємодії з рамою стало можливим врівноважувати раму з кристалізатором, не залежно від маси кристалізатора, використовуючи зусилля, що розвиваються пневматичними ланками перемінної довжини (еластичним стаканом з бічною гофрованою поверхнею або циліндром) і виставляти стіл, усуваючи перекоси кристалізатора в горизонтальній площині з використанням зусиль пневматичних ланок, а також у випадку осідання пружин під час роботи безударними зусиллями з боку пневматичних ланок перемінної довжини виводити кристалізатор у вихідне положення, і надавати рамі з кристалізатором рівномірне переміщення з заданими параметрами від гідроциліндрів, що розвивають ПОСТІЙНІ робочі зусилля, які дозволяють переміщати рівномірно кристалізатор відносно заготовки, що рухається, а це виключає виникнення на її гранях нерівностей і сприяє одержанню якісної заготовки Пневматична ланка перемінної довжини може бути виконана, наприклад, або у вигляді більш складної конструкції пневматичного циліндра, або у вигляді менш складної конструкції, що представляє собою стакан (ємність) з еластичного матеріалу, дно якого звернено до рами, а бічна поверхня виконана гофрованою Тому що для досягнення поставленої задачі форма виконання ланки перемінної довжини істотного значення не має, види виконання пневматичних ланок винесені в залежні пункти формули Таким чином, використання описаної конструкції механізму хитання кристалізатора машини безперервного лиття слябів дозволить одержати якісні заготовки Виключення з вищевказаної сукупності ВІДМІТНИХ ознак хоча б одної з них не забезпечує рішення поставленої задачі Рішення, що заявляється, не відомо з рівня техніки, тому воно є новим Рішення, що заявляється, має винахідницький рівень, тому що пропоноване виконання механізму хитання кристалізатора для фахівця не є очевидним з рівня техніки Рішення, що заявляється, промислове застосовано, тому що його технічне і технологічне використання не представляє складностей 3 використанням рішення, що заявляється, виконаний ескізний проект для базової машини безперервного лиття слябів Таким чином, пропонованому технічному рішенню може бути надана правова охорона, тому що воно є новим, має винахідницький рівень і промислове застосовано, тобто відповідає критеріям корисної моделі Корисна модель пояснюється кресленнями, на яких зображене наступне Фіг 1 - Механізм хитання кристалізатора (вертикальної МБЛЗ) Фіг 2 - механізм хитання кристалізатора (радіальної МБЛЗ) Механізм хитання кристалізатора машини безперервного лиття слябів (МБЛЗ) містить рухливу раму 1, на якій розташований кристалізатор 2, пружні напрямні 3, корпус 4, прикріплений до фун даменту, і привод 5, виконаний у вигляді 2-х гідроциліндрів Обидва гідроциліндри привода 5 зчленовані з рамою 1, що несе кристалізатор 2 Рама 1 прикріплена до напрямних 3, виконаних у вигляді пластин з штабової сталі Напрямні З прикріплені вільними кінцями до корпуса 4 Між корпусом 4 і рамою 1 з двох протилежних сторін рами розташовані пружини 6 і, принаймні, дві пневматичних ланки 7 перемінної довжини, зчленовані із системою керування подачі повітря Для того, щоб встановити рухливу раму 1 без перекосу в горизонтальній площині і для більш надійної реалізації цієї проблеми потрібно мати 4 пневматичних ланки 7 перемінної довжини, при необхідності КІЛЬКІСТЬ цих ланок може бути збільшена У даному прикладі використовуються 4 ланки 7 перемінної довжини Працює механізм хитання кристалізатора наступним чином Гідравлічний привод хитання 5 надає рамі 1 із кристалізатором 2, коливальний рух, частота й амплітуда якого обумовлені технологічним процесом Коливальний рух рами 1 із кристалізатором 2 відносно корпуса 4 відбувається або по дузі радіуса R (Фіг 1), або у вертикальному напрямку (Фіг 2), у залежності від типу машини У першому випадку напрямні 3 розташовані в площинах двогранного кута, грані якого виходять з лінії, що проходить через центр дуги з радіусом R, що забезпечує рух кристалізатора 2 по траєкторії, максимально наближеній до теоретичної дуги з радіусом R В другому випадку напрямні 3 взаємно рівнобіжні, і кристалізатор 2 рухається у вертикальному напрямку У вихідному положенні сила від ваги рухливих частин, що включає вагу рами 1 і кристалізатора 2, врівноважені силою стиску пружин 6 і силою пневматичних ланок 7, причому сили пружин 6 і пневматичних ланок 7 знаходяться в співвідношенні приблизно 1 1 Змінюючи тиск повітря в пневматичних ланках 7 змінюють їхню силу і, таким чином, компенсують відхилення сил стиску кожної з пружин 6 від номінального значення, викликаних неточностями їхнього виготовлення Тому що в практиці лиття на машинах безперервного розливання звичайно застосовуються різні кристалізатори для лиття слябів, які значно відрізняються по ширині, то вага вузьких і широких кристалізаторів різна Шляхом зміни тиску повітря в пневматичних ланках виконують компенсацію різниці ваг різних кристалізаторів У результаті того, що вагові навантаження від рухливих рам 1 і кристалізатора 2 цілком врівноважені, при роботі механізму на привод 5 діють тільки сила від тертя скоринки злитка об стінки кристалізатора 2 і динамічна сила від маси рухливих частин Таким чином, абсолютні миттєві значення сили, що діє на привод 5, у рівновіддалених від осі крапках траєкторії рівні, що забезпечує оптимальний режим роботи привода 5 4235 При подачі робочої рідини в порожнини гідроциліндрів привода 5 відповідно до заданого закону руху рама 1 із кристалізатором 2 здійснюють зворотно-поступальний рух по заданій траєкторії відповідно до заданого закону руху. З усього вищевикладеного видно, що виконання механізму хитання кристалізатора відповідно з Комп'ютерна верстка В Мацело 8 формулою корисної моделі дозволяє підтримувати раму з кристалізатором у збалансованому стані, без перекосів у горизонтальній площині і здійснювати рівномірні коливальні рухи відповідно до розрахункових параметрів за допомогою гідроприводу, що розвиває стабільні зусилля, що сприяє одержанню литих слябів високої якості. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
