Пресовий клеїльний вал

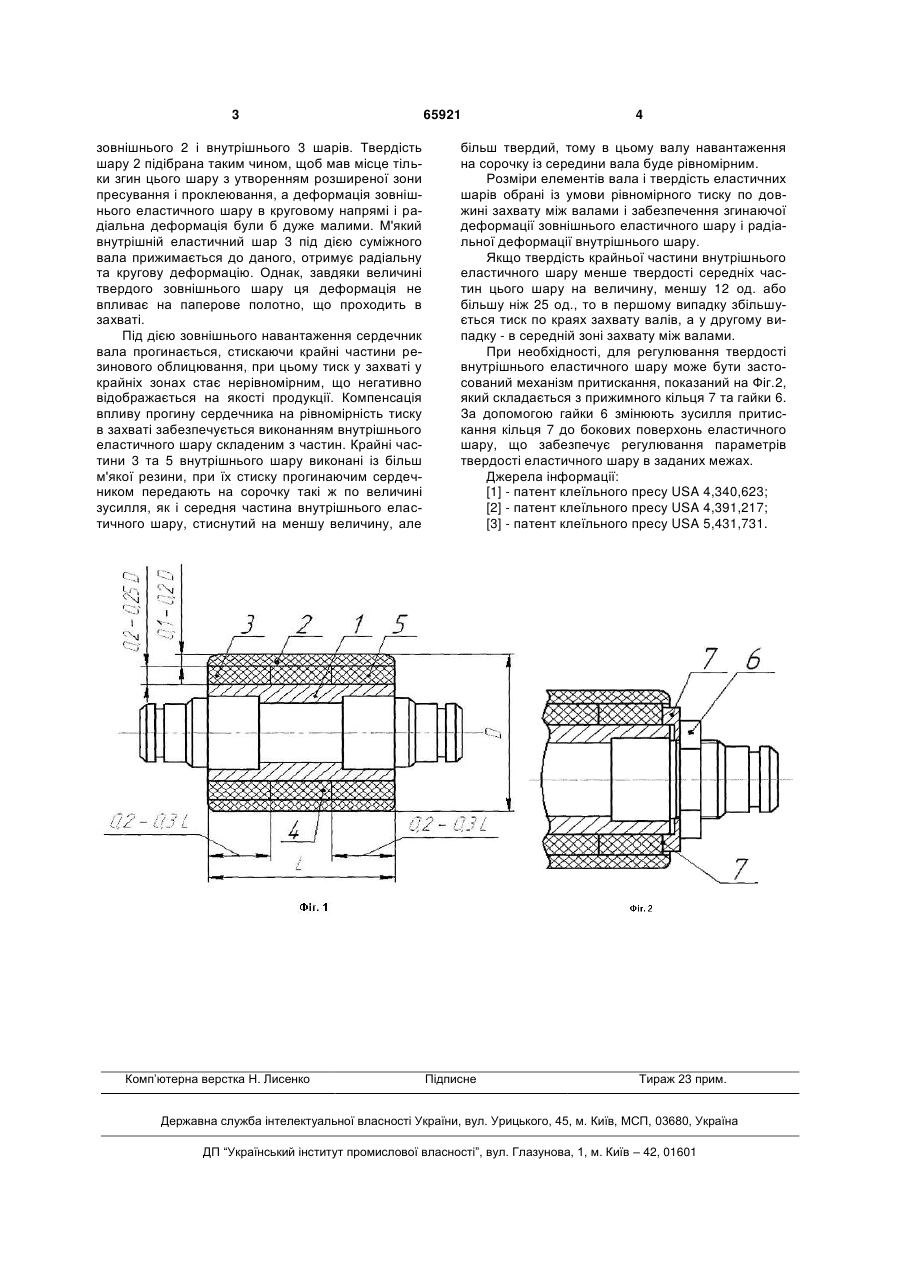

1. Клеїльний вал, що входить до клеїльного пресу, який включає сердечник із розміщеними на ньому шарами із еластичного матеріалу з різними модулями пружності кожного шару, який відрізняється тим, що має верхній шар еластичного мате 3 зовнішнього 2 і внутрішнього 3 шарів. Твердість шару 2 підібрана таким чином, щоб мав місце тільки згин цього шару з утворенням розширеної зони пресування і проклеювання, а деформація зовнішнього еластичного шару в круговому напрямі і радіальна деформація були б дуже малими. М'який внутрішній еластичний шар 3 під дією суміжного вала прижимається до даного, отримує радіальну та кругову деформацію. Однак, завдяки величині твердого зовнішнього шару ця деформація не впливає на паперове полотно, що проходить в захваті. Під дією зовнішнього навантаження сердечник вала прогинається, стискаючи крайні частини резинового облицювання, при цьому тиск у захваті у крайніх зонах стає нерівномірним, що негативно відображається на якості продукції. Компенсація впливу прогину сердечника на рівномірність тиску в захваті забезпечується виконанням внутрішнього еластичного шару складеним з частин. Крайні частини 3 та 5 внутрішнього шару виконані із більш м'якої резини, при їх стиску прогинаючим сердечником передають на сорочку такі ж по величині зусилля, як і середня частина внутрішнього еластичного шару, стиснутий на меншу величину, але Комп’ютерна верстка Н. Лисенко 65921 4 більш твердий, тому в цьому валу навантаження на сорочку із середини вала буде рівномірним. Розміри елементів вала і твердість еластичних шарів обрані із умови рівномірного тиску по довжині захвату між валами і забезпечення згинаючої деформації зовнішнього еластичного шару і радіальної деформації внутрішнього шару. Якщо твердість крайньої частини внутрішнього еластичного шару менше твердості середніх частин цього шару на величину, меншу 12 од. або більшу ніж 25 од., то в першому випадку збільшується тиск по краях захвату валів, а у другому випадку - в середній зоні захвату між валами. При необхідності, для регулювання твердості внутрішнього еластичного шару може бути застосований механізм притискання, показаний на Фіг.2, який складається з прижимного кільця 7 та гайки 6. За допомогою гайки 6 змінюють зусилля притискання кільця 7 до бокових поверхонь еластичного шару, що забезпечує регулювання параметрів твердості еластичного шару в заданих межах. Джерела інформації: [1] - патент клеїльного пресу USA 4,340,623; [2] - патент клеїльного пресу USA 4,391,217; [3] - патент клеїльного пресу USA 5,431,731. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
