F16D 3/26 — шарніри Гука або інші сполуки з еквівалентним проміжним органом, до якого кожна з напівмуфт приєднується шарнірно або з можливістю ковзання

Номер патенту: 113584

Опубліковано: 10.02.2017

Автори: Бондарук Андрій Андрійович, Стрілець Володимир Миколайович, Сенніков Олександр Сергійович, Стрілець Олег Романович

МПК: F16D 3/26

Мітки: карданної, передачі, вал

Формула / Реферат:

Вал карданної передачі, який складається з двох частин, з'єднаних між собою, який відрізняється тим, що одна частина карданного вала виконана у вигляді шарнірної вилки з циліндричною втулкою-трубою, у яку вставлена профільна втулка трикутного, чотирикутного, шестикутного або іншого раціонального перерізів з підковоподібними виступами на ребрах, винесеними назовні ребер та з плавним переходом на грані трикутного, квадратного, шестикутного або...

Номер патенту: 113007

Опубліковано: 10.01.2017

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович

МПК: F16D 3/26

Мітки: вал, карданної, передачі

Формула / Реферат:

Вал карданної передачі, що містить дві частини, з'єднані між собою, який відрізняється тим, що дві частини вала з'єднані між собою профільним з'єднанням, для цього труба виконана профільною з поперечним перерізом у вигляді шестикутника з підковоподібними вершинами, винесеними назовні на ребрах та з плавним переходом на грані шестикутника, а друга частина вала виконана з шестигранника з розмірами, дуже мало меншими внутрішнього шестикутника...

Номер патенту: 112685

Опубліковано: 26.12.2016

Автори: Стрілець Володимир Миколайович, Сенніков Олександр Сергійович, Стрілець Олег Романович, Бондарук Андрій Андрійович

МПК: F16D 3/26, B60K 17/22, B60B 35/14 ...

Мітки: вал, карданної, передачі

Формула / Реферат:

Вал карданної передачі, що складається з двох частин, з'єднаних між собою, який відрізняється тим, що одна частина карданного вала виконана у вигляді шарнірної вилки з циліндричною профільною втулкою-трубою з порожнистими виступами, наприклад, підковоподібного профілю, розміщеними вісесиметрично на її поверхні, у яку вставлена профільна втулка трикутного або чотирикутного, або шестикутного, або іншого раціонального перерізів з подібними...

Номер патенту: 62718

Опубліковано: 12.09.2011

Автор: Саньоцький Андрій Михайлович

МПК: F16D 3/20, F16D 3/26

Мітки: сухарний, одинарний, шарнір, карданний

Формула / Реферат:

Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплених відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні напівциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут a відносно кульового сухаря у двох взаємно перпендикулярних площинах, де ведуча і ведена карданні вилки виконані з двох симетричних частин - піввилок...

Номер патенту: 55216

Опубліковано: 10.12.2010

Автор: Саньоцький Андрій Михайлович

МПК: F16D 3/26, F16D 3/20

Мітки: карданний, одинарний, сухарний, шарнір

Формула / Реферат:

Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні півциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно кульового сухаря у двох взаємно перпендикулярних площинах, який відрізняється тим, що ведуча і ведена карданні вилки виконані з двох...

Номер патенту: 40067

Опубліковано: 25.03.2009

Автор: Бутко Володимир Іванович

МПК: F16D 3/26, F16C 11/06

Мітки: засобів, транспортних, вал, карданний

Формула / Реферат:

Карданний вал транспортних засобів, що містить на кожному з його кінців фланець з торцевими шліцами для приєднання вала до агрегатів транспортного засобу та шарнірний вузол, до складу якого входить хрестовина, кінці якої встановлені у голчасті підшипники з торцевими шайбами, а в середній частині карданний вал оснащений шліцами та шліцьовою втулкою для взаємодії з шліцами вала, який відрізняється тим, що шарнірний вузол оснащений стопорним...

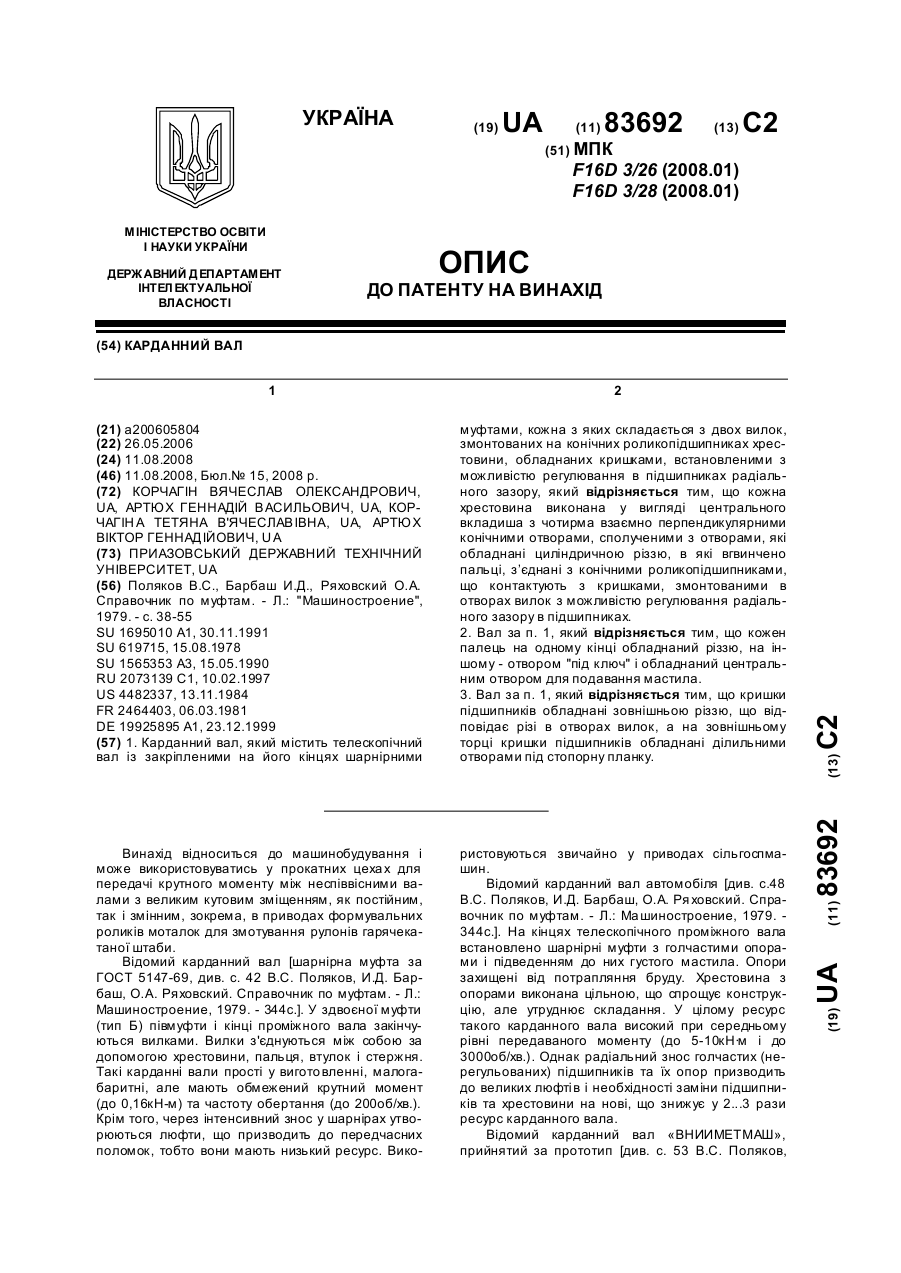

Номер патенту: 83692

Опубліковано: 11.08.2008

Автори: Корчагін В'ячеслав Олександрович, Артюх Геннадій Васильович, Корчагіна Тетяна В'ячеславівна, Артюх Віктор Геннадійович

МПК: F16D 3/26, F16D 3/28

Мітки: вал, карданний

Формула / Реферат:

1. Карданний вал, який містить телескопічний вал із закріпленими на його кінцях шарнірними муфтами, кожна з яких складається з двох вилок, змонтованих на конічних роликопідшипниках хрестовини, обладнаних кришками, встановленими з можливістю регулювання в підшипниках радіального зазору, який відрізняється тим, що кожна хрестовина виконана у вигляді центрального вкладиша з чотирма взаємно перпендикулярними конічними отворами, сполученими з...

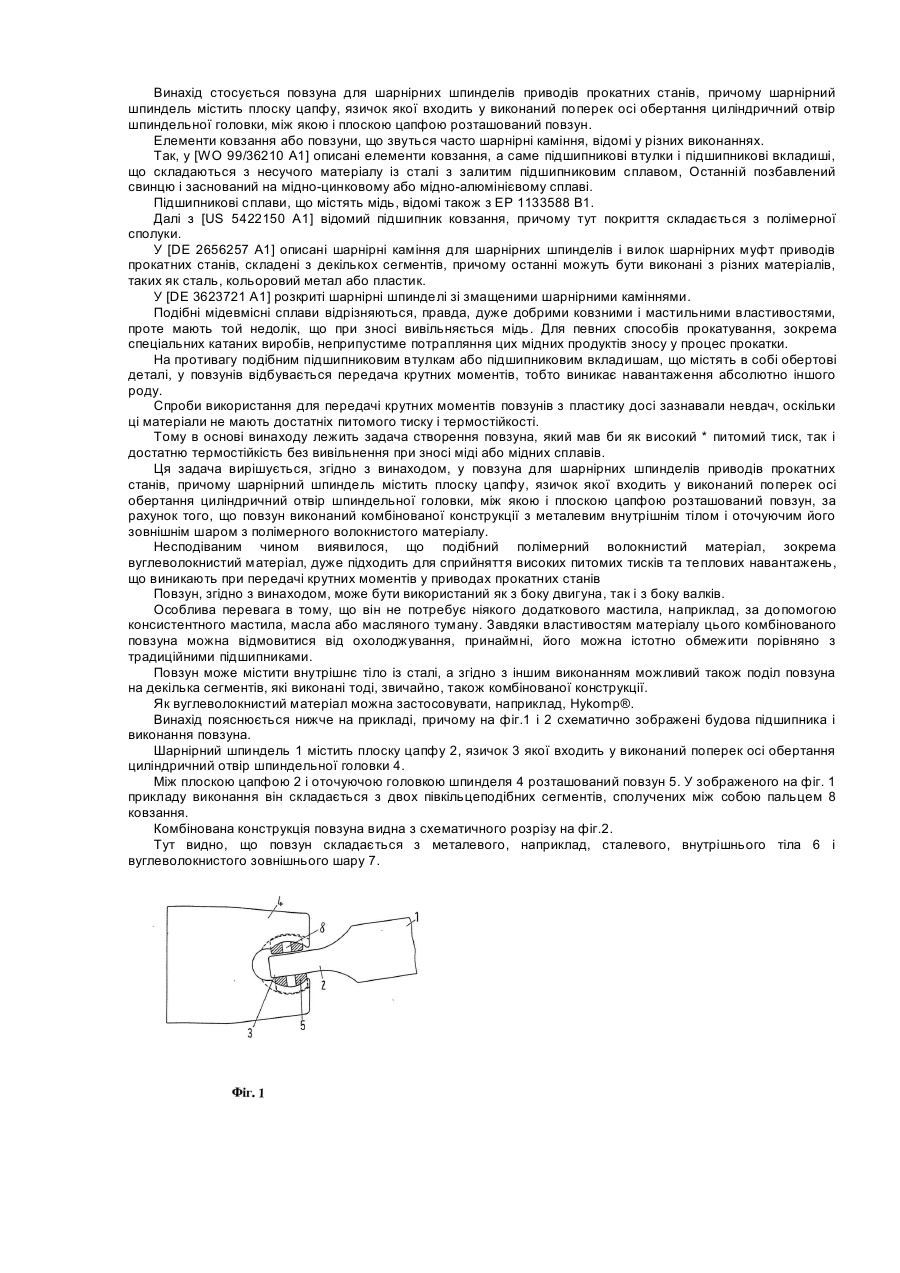

Номер патенту: 83360

Опубліковано: 10.07.2008

Автори: Скаулар Боб, Сандерманн Крістоф

МПК: F16D 3/26, B21B 35/14

Мітки: повзун, шарнірних, шпинделів

Формула / Реферат:

1. Повзун для приводу прокатних станів з шарнірним шпинделем, причому шарнірний шпиндель (1) містить плоску цапфу (2), язичок (3) якої входить у виконаний поперек осі обертання циліндричний отвір шпиндельної головки (4), між якою і плоскою цапфою (2) розташований повзун (5), який відрізняється тим, що повзун (5) виконаний комбінованої конструкції з металевим внутрішнім тілом (6) і оточуючим його зовнішнім шаром (7) з полімерного волокнистого...

Номер патенту: 80029

Опубліковано: 10.08.2007

Автори: Герасименко Вячеслав Георгійович, Івлєв Євгеній Олександрович, Діннік Юлія Олександрівна

МПК: F16D 3/26, F16D 3/16, B21B 35/14 ...

Мітки: універсальний, шарнір

Формула / Реферат:

Універсальний шарнір, що містить контактуючі між собою по сферичній поверхні рознімну обойму з ущільненням і регулювальними прокладками і головку вала, що виконані з пазами, в яких радіально розміщені циліндрові пружні сполучні ланки з осьовими отворами, що передають крутний момент, який відрізняється тим, що сполучні ланки виконані з сферичними головками, пази в обоймі і головці вала виконані у вигляді циліндрових каналів, паралельних...

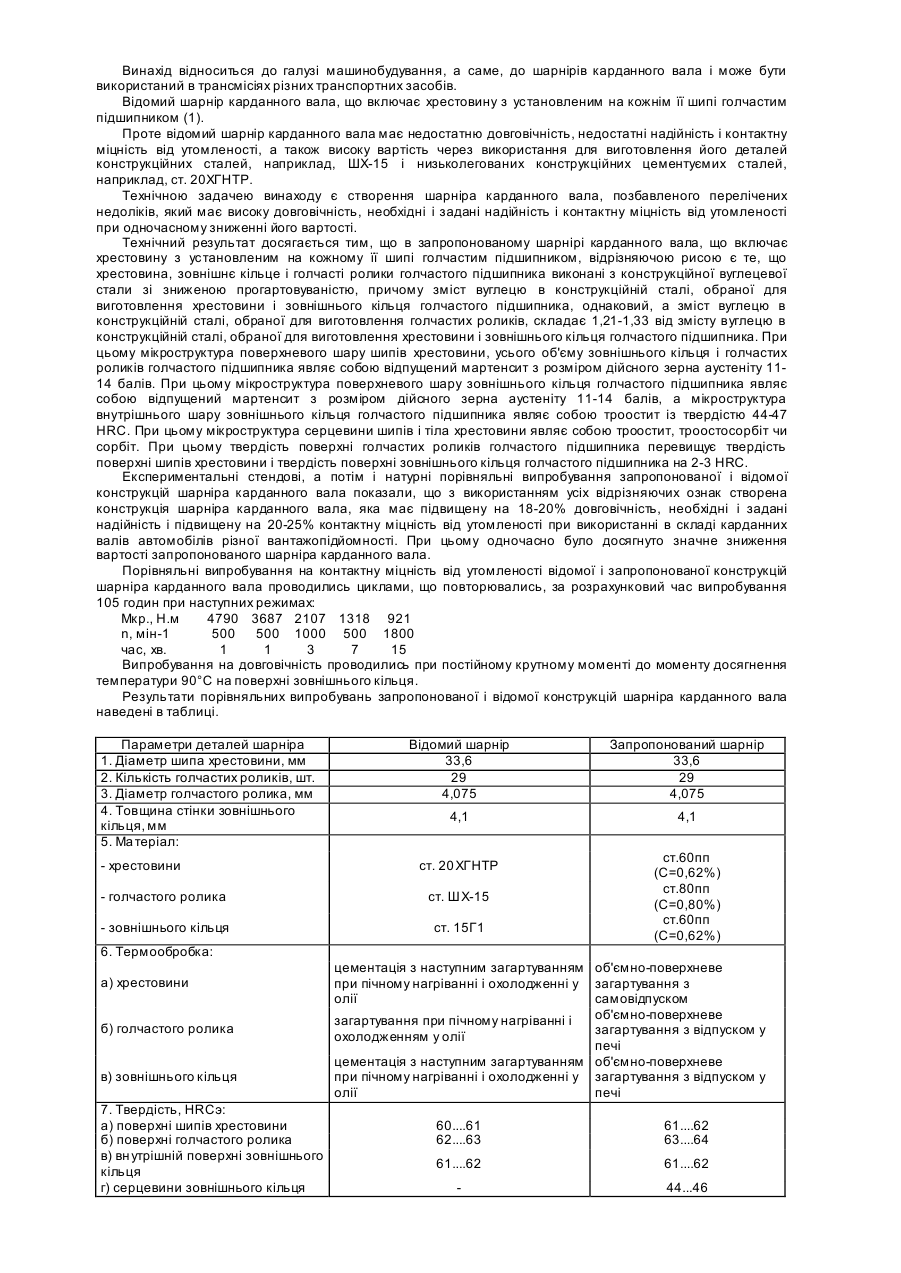

Номер патенту: 70386

Опубліковано: 15.10.2004

Автори: Шепєляковській Константін Захаровіч, Дєрєченік Лєонард Іосіфовіч, Гагасов Алєксандр Матвєєвіч, Кузнєцов Анатолій Алєксєєвіч, Костюковіч Гєннадій Алєксандровіч, Лобозов Владімір Пєтровіч, Нікітін Сєргєй Івановіч, Кравченко Віктор Іванович

МПК: F16D 3/16, F16D 3/26, B60K 17/22 ...

Мітки: карданного, шарнір, вала

Формула / Реферат:

1. Шарнір карданного вала, що включає хрестовину з встановленим на кожному її шипі голчастим підшипником, який відрізняється тим, що хрестовина, зовнішнє кільце і голчасті ролики голчастого підшипника виконані з конструкційної вуглецевої сталі зі зниженою прогартовуваністю, причому вміст вуглецю в конструкційній сталі, вибраної для виготовлення хрестовини і зовнішнього кільця голчастого підшипника, однаковий, а вміст вуглецю в конструкційній...

Номер патенту: 66510

Опубліковано: 17.05.2004

Автори: Євтушенко Володимир Євгенійович, Золотов Юрій Миколайович, ЗАЙОНЧКОВСЬКИЙ ВАЛЕНТИН МИКОЛАЙОВИЧ, Тернопол Володимир Петрович, МИРГОРОДСЬКИЙ ЮРІЙ ЯКОВИЧ, Кравченко Сергій Олександрович, Тернопол Віктор Петрович, Столбовой Анатолій Сергійович, Будьонний Михайло Михайлович, Заславський Юхим Григорович, Тараканов Станіслав Іванович

МПК: F16D 3/26

Мітки: механічна, передача

Формула / Реферат:

Механічна передача, що містить ведучий і ведений редуктори, зв'язані карданним валом, що включає чотири вилки, одна з яких установлена на шліцах, дві хрестовини, стопорні втулки і пружинні кільця, яка відрізняється тим, що карданний вал встановлений усередині вихідного вала ведучого редуктора, а сам вихідний вал розташований на підшипнику ковзання, закріпленому на розбірному порожнистому кронштейні, встановленому в корпусі ведучого редуктора,...

Номер патенту: 50075

Опубліковано: 15.10.2002

Автор: Калякін Дмитро Вікторович

МПК: F16D 3/26

Мітки: вал, карданний, пружний

Формула / Реферат:

Карданний пружний вал, кінці якого пов’язані між собою за допомогою проміжного вузла з зовнішньою і внутрішньою втулками, які включають пружні елементи, який відрізняється тим, що по периметру контактних поверхонь втулок виконані гнізда конічної форми, у яких розміщені відповідні пружні елементи, кожний із яких містить металеву втулку тієї ж конічної форми з внутрішнім наповнювачем із гуми і має можливість переміщення з фіксацією в заданому...

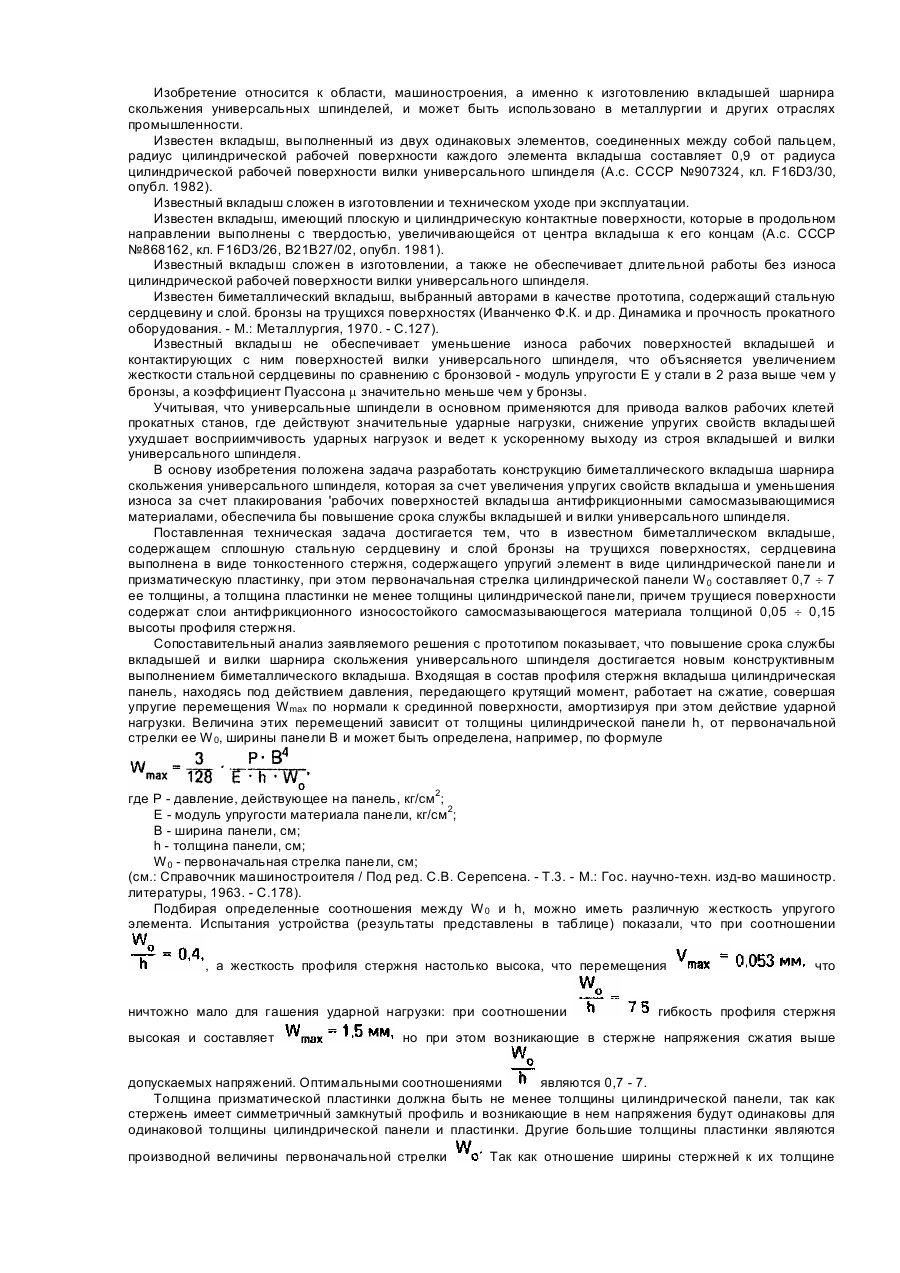

Номер патенту: 21883

Опубліковано: 30.04.1998

Автори: Гребенюков Анатолій Васильович, Тракшинський Роман Борисович, Соловьйов Володимир Андрійович

МПК: F16D 3/26

Мітки: вкладиш, універсального, шпинделя, біметалевий, шарніра, ковзання

Формула / Реферат:

Биметаллический вкладыш шарнира сколь­жения универсального шпинделя, содержащий стальную сердцевину и слой бронзы на трущихся поверхностях, отличающийся тем, что стальная сердцевина выполнена в виде тонкостенного стер­жня, образованного связанными друг с другом уп­ругой цилиндрической панелью и призматической пластинкой, при этом первоначальная стрелка ци­линдрической панели составляет 0,7-7 ее толщи­ны, а толщина пластинки — не менее толщины...

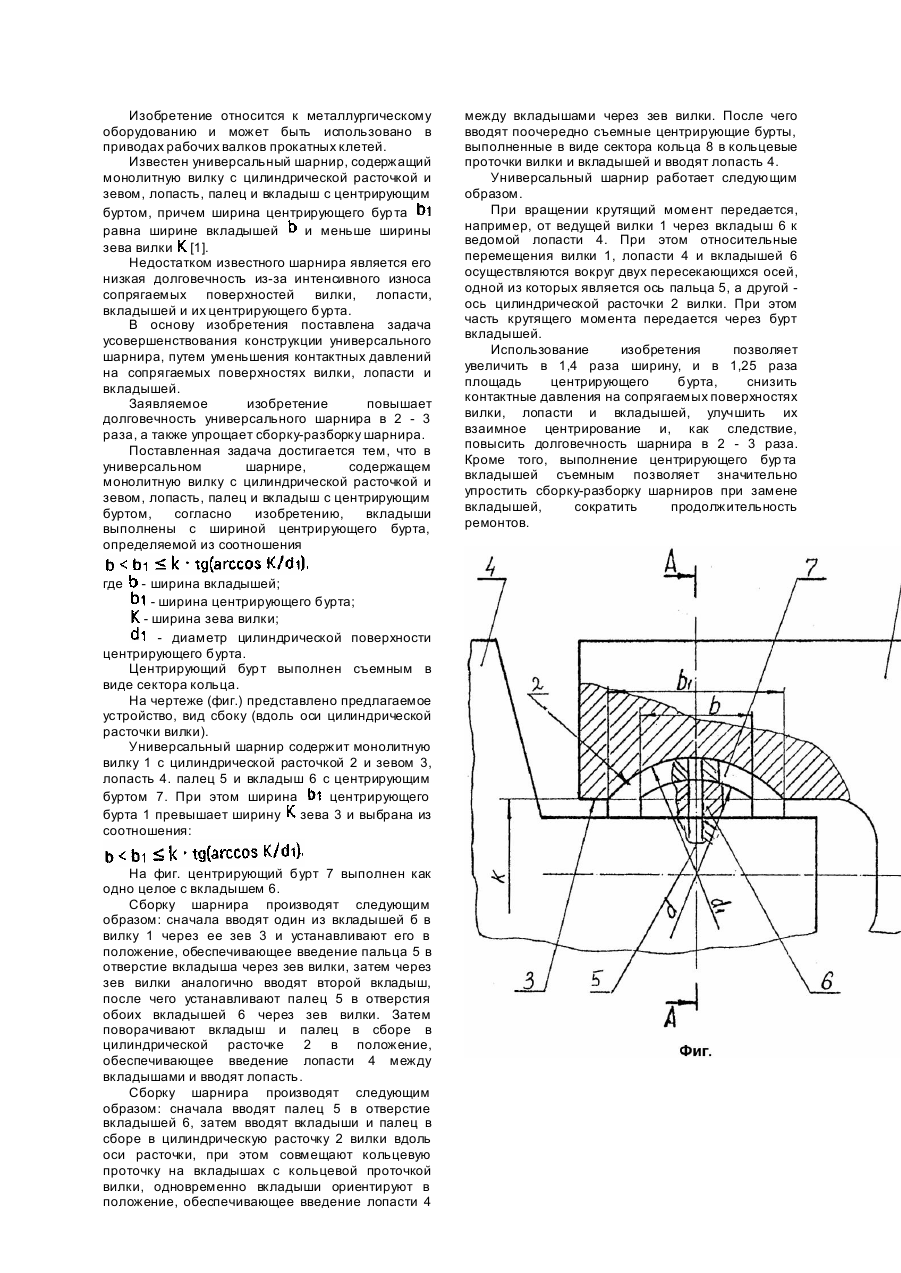

Номер патенту: 18582

Опубліковано: 25.12.1997

Автори: Висоцкій Константін Юрьєвіч, Клец Віктор Іванович, Пунтокі Олександр Юліусович, Яблоновскій Валєрій Алєксандровіч, Бардін Віктор Петровіч, Клевцов Олег Михайлович

МПК: B21B 35/14, F16D 3/26

Мітки: універсальний, шарнір

Формула / Реферат:

1. Универсальный шарнир, содержащий монолитную вилку с цилиндрической расточкой и зевом, лопасть, палец и вкладыш с центрирующим буртом, отличающийся тем, что вкладыши выполнены с шириной центрирующего бурта, определяемой из соотношения:где  - ширина вкладыша; - ширина центрирующего буртика; - ширина зева вилки; -диаметр цилиндрической поверхности центрирующего бурта.2. Шарнир по п.1, отличающийся...

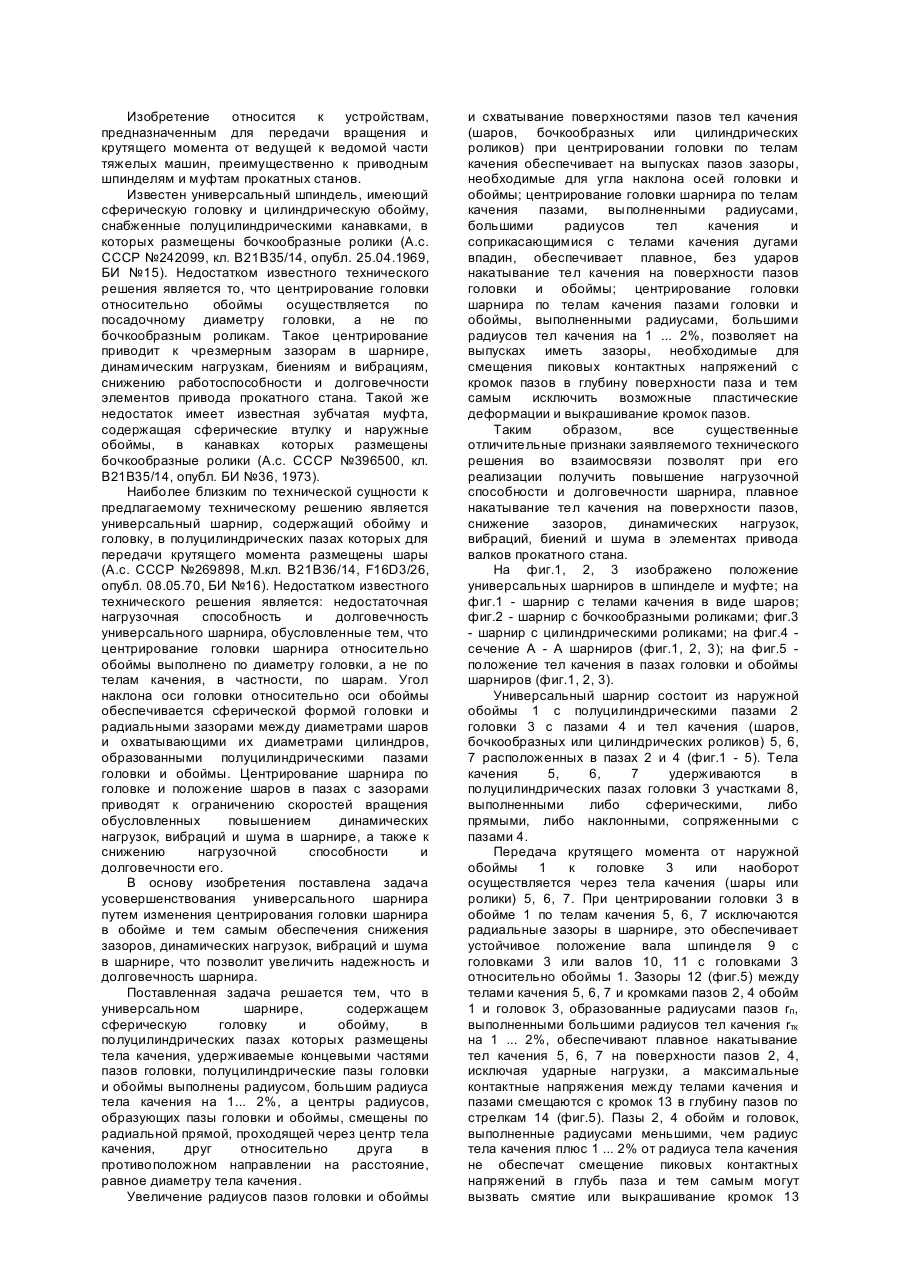

Номер патенту: 15820

Опубліковано: 30.06.1997

Автори: Комаров Олександр Миколайович, Фурманський Євген Ілліч

МПК: B21B 35/14, F16D 3/26

Мітки: універсальний, шарнір

Формула / Реферат:

Универсальный шарнир, включающий сферическую головку и обойму, в полуцилиндрических пазах которых размещены тела качения, удерживаемые концевыми частями пазов головки, отличающийся тем, что полуцилиндрические пазы головки и обоймы выполнены радиусом, большим радиуса тела качения на 1 - 2%, а центры радиусов, образующих пазы головки и обоймы, смещены по радиальной прямой, проходящей через центр тела качения, друг относительно друга в...
