Роторний коток-подрібнювач
Номер патенту: 66036
Опубліковано: 26.12.2011
Автори: Ткачук Олександр Дмитрович, Єсьман Микола Іванович, Ніцко Валерій Іванович
Формула / Реферат
1. Роторний коток-подрібнювач рослинних решток, який включає зчіпний пристрій, раму, транспортну систему та жорстко прикріплену до рами секцію з робочим котком, оснащеним ножами у вигляді пластин з кроком Т, який відрізняється тим, що секція складається з двох послідовно встановлених переднього та заднього робочих котків, оснащених ножами у вигляді пластин з кроком Тн (Тн³1,5Т).
2. Роторний коток-подрібнювач рослинних решток за п. 1, який відрізняється тим, що котки об'єднані механічним зв'язком, який забезпечує розміщення сліду ножів заднього котка посередині суміжних слідів переднього котка.
3. Роторний коток-подрібнювач рослинних решток за пп.1, 2, який відрізняється тим, що механічний зв'язок має регулювання для зміни кутової швидкості заднього і переднього котків.
Текст

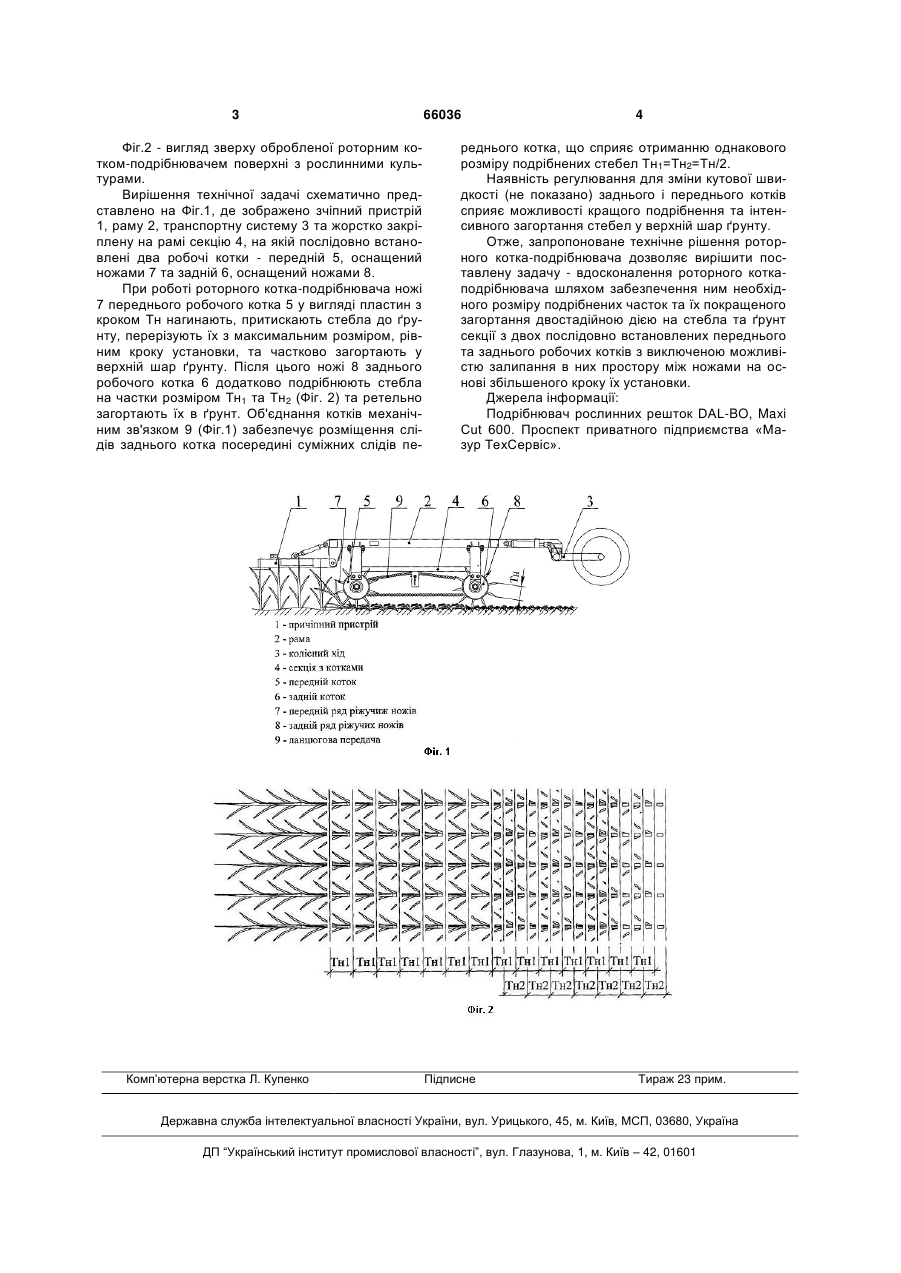

1. Роторний коток-подрібнювач рослинних решток, який включає зчіпний пристрій, раму, транспортну систему та жорстко прикріплену до рами секцію з робочим котком, оснащеним ножами у вигляді пластин з кроком Т, який відрізняється 3 Фіг.2 - вигляд зверху обробленої роторним котком-подрібнювачем поверхні з рослинними культурами. Вирішення технічної задачі схематично представлено на Фіг.1, де зображено зчіпний пристрій 1, раму 2, транспортну систему 3 та жорстко закріплену на рамі секцію 4, на якій послідовно встановлені два робочі котки - передній 5, оснащений ножами 7 та задній 6, оснащений ножами 8. При роботі роторного котка-подрібнювача ножі 7 переднього робочого котка 5 у вигляді пластин з кроком Тн нагинають, притискають стебла до ґрунту, перерізують їх з максимальним розміром, рівним кроку установки, та частково загортають у верхній шар ґрунту. Після цього ножі 8 заднього робочого котка 6 додатково подрібнюють стебла на частки розміром Тн1 та Тн2 (Фіг. 2) та ретельно загортають їх в ґрунт. Об'єднання котків механічним зв'язком 9 (Фіг.1) забезпечує розміщення слідів заднього котка посередині суміжних слідів пе Комп’ютерна верстка Л. Купенко 66036 4 реднього котка, що сприяє отриманню однакового розміру подрібнених стебел Тн1=Тн2=Тн/2. Наявність регулювання для зміни кутової швидкості (не показано) заднього і переднього котків сприяє можливості кращого подрібнення та інтенсивного загортання стебел у верхній шар ґрунту. Отже, запропоноване технічне рішення роторного котка-подрібнювача дозволяє вирішити поставлену задачу - вдосконалення роторного коткаподрібнювача шляхом забезпечення ним необхідного розміру подрібнених часток та їх покращеного загортання двостадійною дією на стебла та ґрунт секції з двох послідовно встановлених переднього та заднього робочих котків з виключеною можливістю залипання в них простору між ножами на основі збільшеного кроку їх установки. Джерела інформації: Подрібнювач рослинних решток DAL-BO, Maxi Cut 600. Проспект приватного підприємства «Мазур ТехСервіс». Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLibreofficeshredding
Автори англійськоюYesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych
Назва патенту російськоюРоторный каток-измельчитель
Автори російськоюЕсьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич
МПК / Мітки
МПК: A01B 33/00
Мітки: роторний, коток-подрібнювач
