Роторний подрібнювач

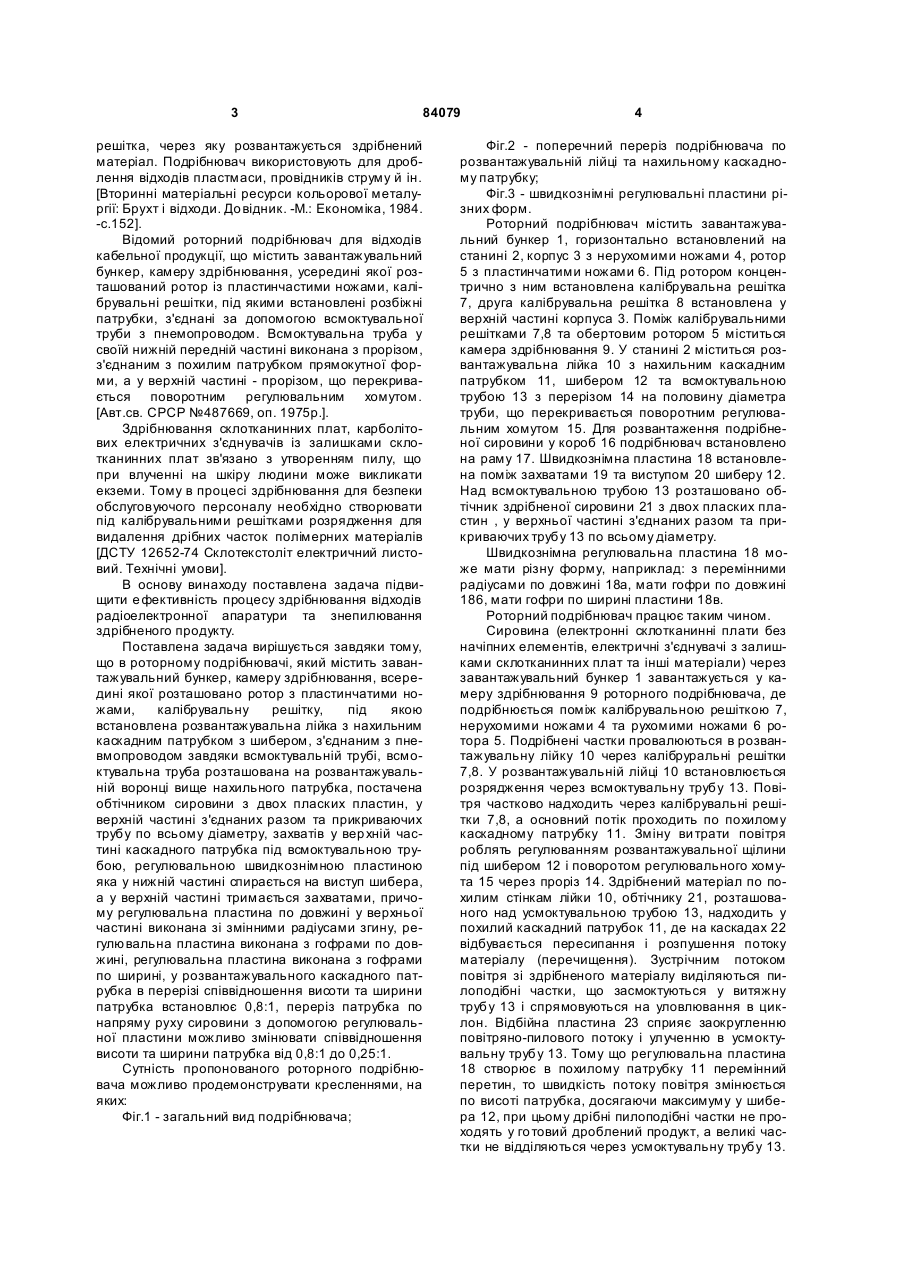

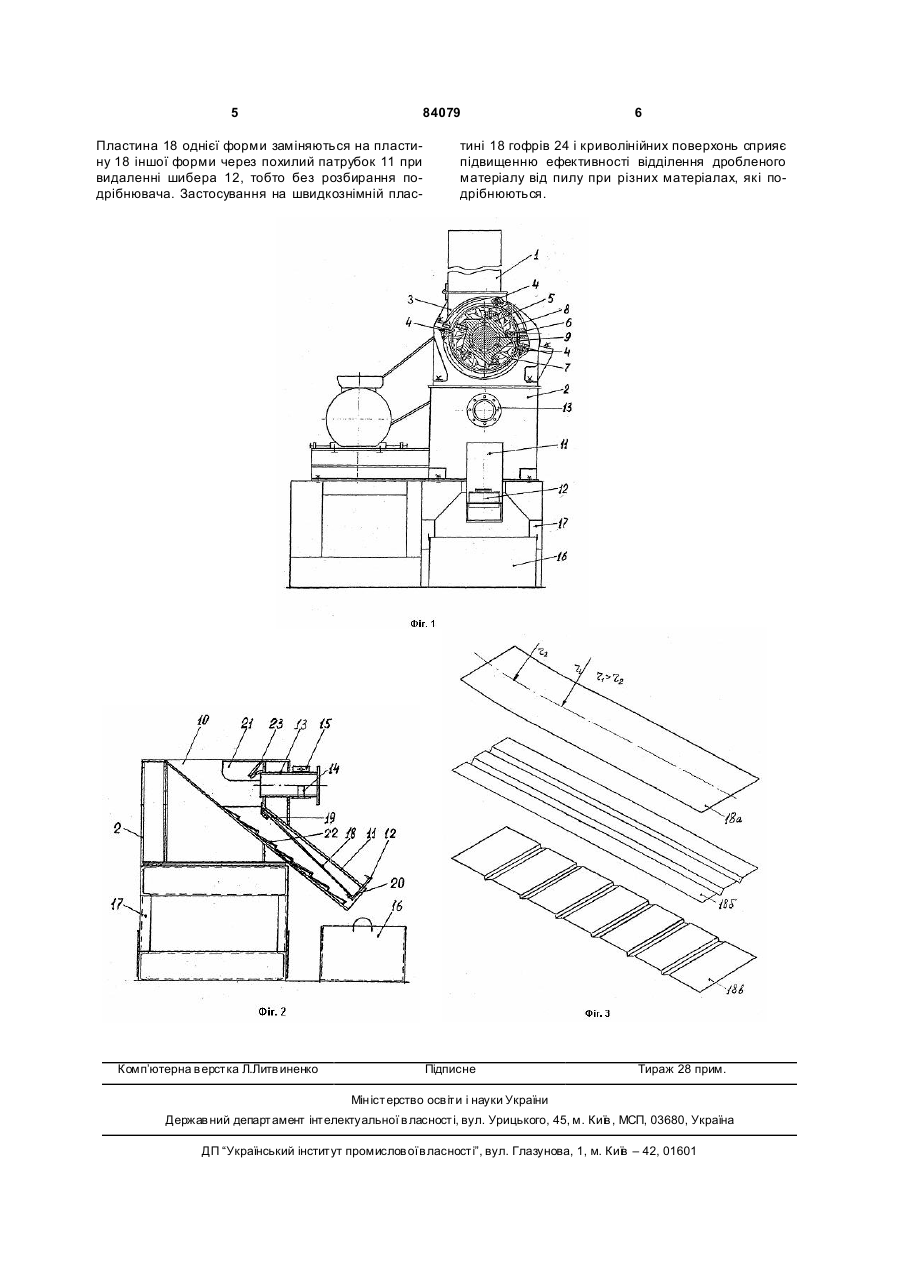

1. Роторний подрібнювач для здрібнювання відходів радіоелектронної апаратури, що містить завантажувальний бункер, камеру здрібнювання, всередині якої розташовано ротор з пластинчатими ножами, калібрувальну решітку, під якою встановлена розвантажувальна лійка з похилим каскадним патрубком з шибером, з'єднаним з пневмопроводом через всмоктувальну тр убу, який відрізняє ться тим, що всмоктувальна труба розташована на розвантажувальній лійці вище похилого патрубка, оснащена обтічником сировини, C2 2 84079 1 3 84079 решітка, через яку розвантажується здрібнений матеріал. Подрібнювач використовують для дроблення відходів пластмаси, провідників струму й ін. [Вторинні матеріальні ресурси кольорової металургії: Брухт і відходи. До відник. -М.: Економіка, 1984. -с.152]. Відомий роторний подрібнювач для відходів кабельної продукції, що містить завантажувальний бункер, камеру здрібнювання, усередині якої розташований ротор із пластинчастими ножами, калібрувальні решітки, під якими встановлені розбіжні патрубки, з'єднані за допомогою всмоктувальної труби з пнемопроводом. Всмоктувальна труба у своїй нижній передній частині виконана з прорізом, з'єднаним з похилим патрубком прямокутної форми, а у верхній частині - прорізом, що перекривається поворотним регулювальним хомутом. [Авт.св. СРСР №487669, оп. 1975р.]. Здрібнювання склотканинних плат, карболітових електричних з'єднувачів із залишками склотканинних плат зв'язано з утворенням пилу, що при влученні на шкіру людини може викликати екземи. Тому в процесі здрібнювання для безпеки обслуговуючого персоналу необхідно створювати під калібрувальними решітками розрядження для видалення дрібних часток полімерних матеріалів [ДСТУ 12652-74 Склотекстоліт електричний листовий. Технічні умови]. В основу винаходу поставлена задача підвищити е фективність процесу здрібнювання відходів радіоелектронної апаратури та знепилювання здрібненого продукту. Поставлена задача вирішується завдяки тому, що в роторному подрібнювачі, який містить завантажувальний бункер, камеру здрібнювання, всередині якої розташовано ротор з пластинчатими ножами, калібрувальну решітку, під якою встановлена розвантажувальна лійка з нахильним каскадним патрубком з шибером, з'єднаним з пневмопроводом завдяки всмоктувальній трубі, всмоктувальна труба розташована на розвантажувальній воронці вище нахильного патрубка, постачена обтічником сировини з двох пласких пластин, у верхній частині з'єднаних разом та прикриваючих трубу по всьому діаметру, захватів у вер хній частині каскадного патрубка під всмоктувальною трубою, регулювальною швидкознімною пластиною яка у нижній частині спирається на виступ шибера, а у верхній частині тримається захватами, причому регулювальна пластина по довжині у верхньої частині виконана зі змінними радіусами згину, регулювальна пластина виконана з гофрами по довжині, регулювальна пластина виконана з гофрами по ширині, у розвантажувального каскадного патрубка в перерізі співвідношення висоти та ширини патрубка встановлює 0,8:1, переріз патрубка по напряму руху сировини з допомогою регулювальної пластини можливо змінювати співвідношення висоти та ширини патрубка від 0,8:1 до 0,25:1. Сутність пропонованого роторного подрібнювача можливо продемонструвати кресленнями, на яких: Фіг.1 - загальний вид подрібнювача; 4 Фіг.2 - поперечний переріз подрібнювача по розвантажувальній лійці та нахильному каскадному патрубку; Фіг.3 - швидкознімні регулювальні пластини різних форм. Роторний подрібнювач містить завантажувальний бункер 1, горизонтально встановлений на станині 2, корпус 3 з нерухомими ножами 4, ротор 5 з пластинчатими ножами 6. Під ротором концентрично з ним встановлена калібрувальна решітка 7, друга калібрувальна решітка 8 встановлена у верхній частині корпуса 3. Поміж калібрувальними решітками 7,8 та обертовим ротором 5 міститься камера здрібнювання 9. У станині 2 міститься розвантажувальна лійка 10 з нахильним каскадним патрубком 11, шибером 12 та всмоктувальною трубою 13 з перерізом 14 на половину діаметра труби, що перекривається поворотним регулювальним хомутом 15. Для розвантаження подрібненої сировини у короб 16 подрібнювач встановлено на раму 17. Швидкознімна пластина 18 встановлена поміж захватами 19 та виступом 20 шиберу 12. Над всмоктувальною трубою 13 розташовано обтічник здрібненої сировини 21 з двох пласких пластин , у верхньої частині з'єднаних разом та прикриваючих трубу 13 по всьому діаметру. Швидкознімна регулювальна пластина 18 може мати різну форму,наприклад: з перемінними радіусами по довжині 18а, мати гофри по довжині 186, мати гофри по ширині пластини 18в. Роторний подрібнювач працює таким чином. Сировина (електронні склотканинні плати без начіпних елементів, електричні з'єднувачі з залишками склотканинних плат та інші матеріали) через завантажувальний бункер 1 завантажується у камеру здрібнювання 9 роторного подрібнювача, де подрібнюється поміж калібрувальною решіткою 7, нерухомими ножами 4 та рухомими ножами 6 ротора 5. Подрібнені частки провалюються в розвантажувальну лійку 10 через калібруральні решітки 7,8. У розвантажувальній лійці 10 встановлюється розрядження через всмоктувальну трубу 13. Повітря частково надходить через калібрувальні решітки 7,8, а основний потік проходить по похилому каскадному патрубку 11. Зміну ви трати повітря роблять регулюванням розвантажувальної щілини під шибером 12 і поворотом регулювального хомута 15 через проріз 14. Здрібнений матеріал по похилим стінкам лійки 10, обтічнику 21, розташованого над усмоктувальною трубою 13, надходить у похилий каскадний патрубок 11, де на каскадах 22 відбувається пересипання і розпушення потоку матеріалу (перечищення). Зустрічним потоком повітря зі здрібненого матеріалу виділяються пилоподібні частки, що засмоктуються у витяжну трубу 13 і спрямовуються на уловлювання в циклон. Відбійна пластина 23 сприяє заокругленню повітряно-пилового потоку і улученню в усмоктувальну трубу 13. Тому що регулювальна пластина 18 створює в похилому патрубку 11 перемінний перетин, то швидкість потоку повітря змінюється по висоті патрубка, досягаючи максимуму у шибера 12, при цьому дрібні пилоподібні частки не проходять у го товий дроблений продукт, а великі частки не відділяються через усмоктувальну трубу 13. 5 84079 Пластина 18 однієї форми заміняються на пластину 18 іншої форми через похилий патрубок 11 при видаленні шибера 12, тобто без розбирання подрібнювача. Застосування на швидкознімній плас Комп’ютерна в ерстка Л.Литв иненко 6 тині 18 гофрів 24 і криволінійних поверхонь сприяє підвищенню ефективності відділення дробленого матеріалу від пилу при різних матеріалах, які подрібнюються. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
