Хірургічний інструмент
Номер патенту: 6610
Опубліковано: 29.12.1994
Автори: Лисайчук Юрій Сергійович, Дрюк Микола Федорович, Утюж Валентин Петрович, Павліченко Ліля Миколаївна, Огнев Лев Петрович
Формула / Реферат
(57) 1. Хирургический инструмент, содержащий рукоятку с соединительной частью, с продольным и торцовым пазами и наклонным задним упором, основание которого расположено над плоскостью торцового паза, и съемным лезвием с упругим хвостовиком, отличающийся тем, что продольный паз соединительной части и хвостовик лезвия выполнены Т-образными.
2. Инструмент по п. 1, отличающийся тем, что боковые поверхности соединительной части снабжены выемками.
Текст

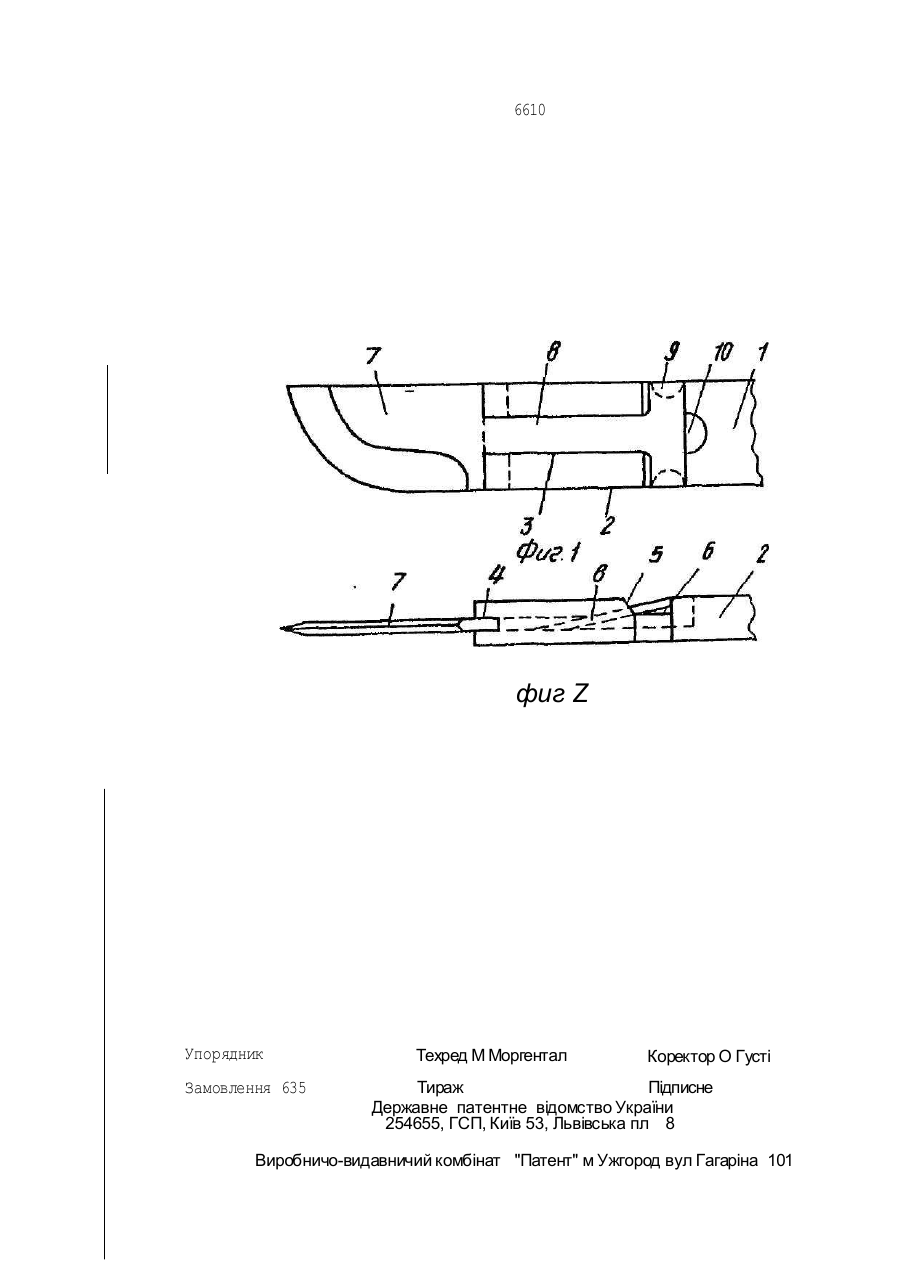

1, Хиру ргический инс трумент, с одержащ ий рук оятку с с оединительной час тью, с прод ольным и торцовым пазами и нак лонным зад ним у пором, ос нование которого рас положено над плоскос тью торцового паза, и сьемным лезвием с у пругим хвос товиком, о т л и ч а ю щ и й и л тем. что прод ольный паз с оед инительной час ти и хвос товик лезвия выполнены Т-образными. Изобрете ние о тнос итс я к х иру ргическим режущим инс трументам Целью изобретения является снижение травматичнос ти пу тем повыш ения надежности фиксации лезвия. Сущнос ть изобретения пояс няется чер* тежами, где на фиг. 1. изображ ен общий вид инс трумента в с боре: на фиг 2 - вид инс трумента сверху. Инс трумент имеет рукоятку 1 с соед инительной час тью 2 с прод ольным Т-образным пазом 3 и торцевым пазом 4, наклонный задний упор 5, ос нование 6 которого расположено над плос кос тью торцового паза, сьемное лезвие 7 с упругим Т-образным хвостовиком 8, выемки 9. 10. Для сборки инс трумента в рабочее положение, лезвие 7 ус танавливают Т-образным х вос товиком 8 в Т-образный прод ольный паз 3 с оед инительной час ти 2 таким обра зом, чтобы кромки лезвия 7 вош ли в торцовые паз 4 Затем лезвие 7 сдвигают вд оль соединительной час ти 2 к рукоятке 1 до тех пор, пока кромки Т-образного х вос товика лезвия 7 не попаду т на наклонный зад ний упор 5, скользя по которому за фикс иру ют лезвие 7. Для отс оединения лезвий 7 от рукоятки 1 пинцетом в облас ти выемок 9 отгибают поперечную час ть хвос товика 8 вверх и смещая лезвие 7 вдоль соед инительной час ти 2 освобожд ают лезвие 7, Отогну ть хвос товик 8 можно также помес тив конец од ной из бранш пинцета или д ругого инс тру мента в выемку 10 и д ейс твовать им как рычагом. 2. Инс трумент по п. 1,о т л и ч а ю щ и й с я тем, что боковые поверхнос ти с оед инительной час ти снабжены выемками. Применение инс трумента позволяет повысить надежнос ть крепления сменных лез вий и плос ких нак онеч ник ов различных хирургических инс тру ментов. £ * о 6610 фиг Z Упорядник Замовлення 635 Техред М Моргентал Коректор О Густі Тираж Підписне Державне патентне відомство України 254655, ГСП, Київ 53, Львівська пл 8 Виробничо-видавничий комбінат "Патент" м Ужгород вул Гагаріна 101
ДивитисяДодаткова інформація
Назва патенту англійськоюSurgical instrument
Автори англійськоюDriuk Mykola Fedorovych, Lysaichuk Yurii Serhiiovych, Krychevskyi Volodymyr Illich, Ohnev Lev Petrovych, Pavlichenko Liliia Mykolaivna
Назва патенту російськоюХирургический инструмент
Автори російськоюДрюк Николай Федорович, Лисайчук Юрий Сергеевич, Кричевский Владимир Ильич, Огнев Лев Петрович, Павличенко Лиля Николаевна
МПК / Мітки
МПК: A61B 17/3213
Мітки: хірургічний, інструмент
Код посилання
<a href="https://ua.patents.su/2-6610-khirurgichnijj-instrument.html" target="_blank" rel="follow" title="База патентів України">Хірургічний інструмент</a>
