Формула / Реферат

Полировальный инструмент для обработки сферических поверхностей, содержащий корпус сферической формы с закрепленным на нем рабочим элементом, в центре которого выполнено отверстие, отличающийся тем, что, с целью повы­шения точности обработки, отверстие выполнено коническим с углом конуса 18—45°, причем конус­ность выполнена в направлении центра сферы, а отношение диаметра d отверстия на поверхности рабочего элемента к радиусу R сферической поверхности инструмента выбрано из условия

                         0,6 £ d/R £ 1,4.

Текст

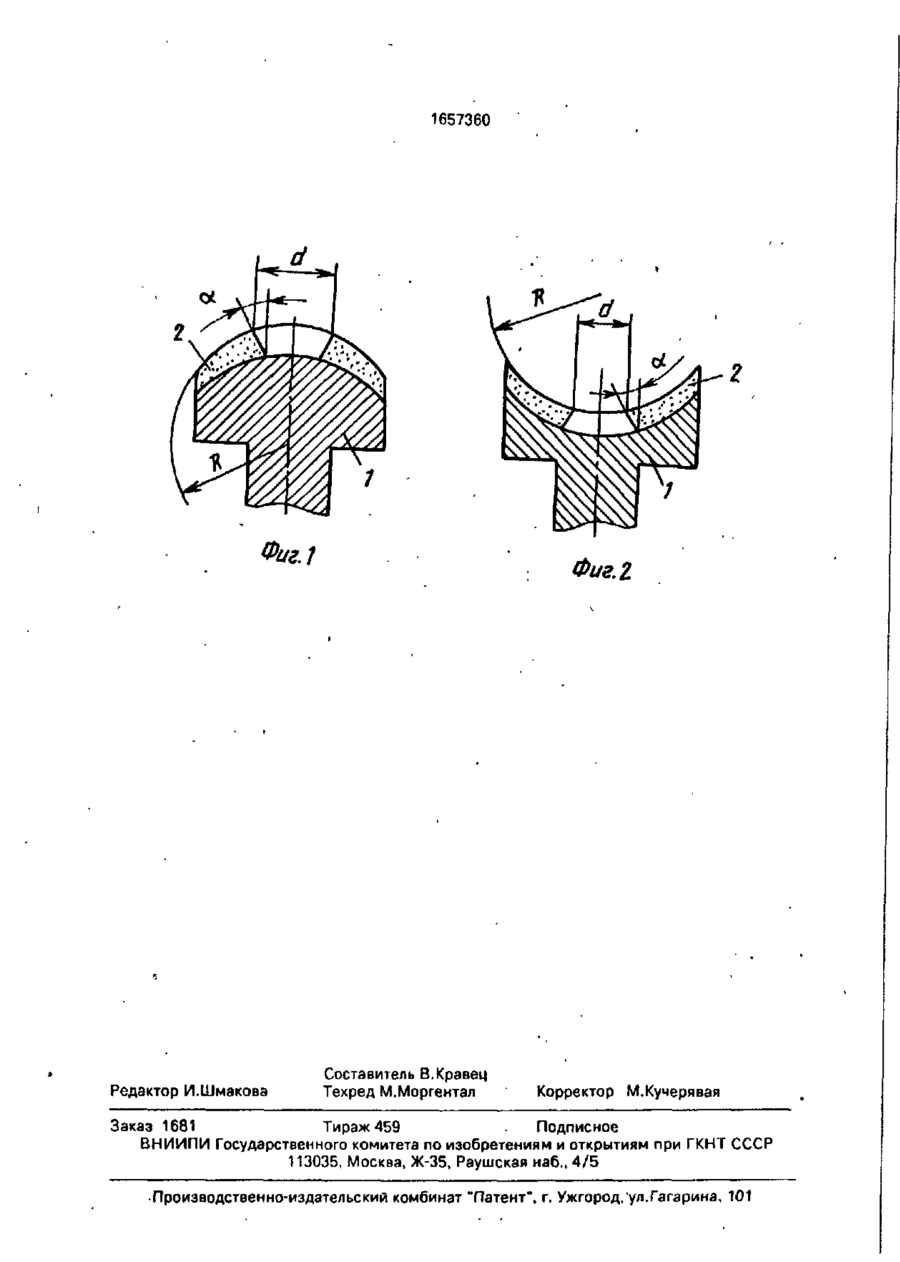

Изобретение относится к производству абразивного инструмента для полирования сферических поверхностей деталей из стек ла, керамики, кварца и других материалов Цель изобретения - повышение точности обработки. Полировальный инструмент со связанным абразивом для обработки сферических поверхностей содержит корпус сферической формы с закрепленным нз нем абразивосодержащим слоем, в центре которого выполнено коническое отверстие с углом конуса 18-45°, диаметр отверстия d со стороны рабочей поверхности абразивосодержащего слоя выбран исходя из соотношения 0,6 С d/R 41*4, где R - радиус сферической поверхности инструмента. 2 ил., 1 табл. Изобретение относится к производству абразивного инструмента для полирования сферических поверхностей деталей из стекла, керамики, кварца и других материалов, применяющихся в оптико-механической, приборостроительной, радиоэлектронной и других областях промышленности. Целью изобретения является повышение точности обработки. Нафиг.1 изображен полировальный инструменте выпуклой поверхностью ("гриб"); на фиг.2 - то же, с вогнутой поверхностью ("чашка"). Инструмент содержит корпус 1 сферической формы, на котором закреплен абразивосодержащий слой 2, с радиусом сферической поверхности R и центральным коническим отверстием с углом конуса а и диаметром d со стороны рабочей поверхности абразивосодержащего слоя. Конусность отверстия выполнена в направлении центра сферы. Инструмент работает следующим образом. Инструмент или деталь (нижнее звено) совершает принудительное вращение. Обрабатываемая деталь или инструмент (верхнее звено) прижимается к нижнему под действием пневматического прижима и совершает относительно оси его вращения принудительное возвратно-поступательное движение. Вращение верхнего звена происходит в результате трения о поверхность нижнего. П р и м е р . Для полирования деталей обьектива "Индустар" диаметром 15 мм (вогнутой и выпуклой поверхностей) радиусом R « 15,066 мм из стекла марки KW0 с требованиями по точности N = 5, AN = 1 интерференционных колец и частоте P-V изготовлен полировальный инструмент радиусом 15 мм с коническим отверстием в центре абразивосодержащего слоя и цилиндрическим. I ' • I о> ел СА) о 1657360 рометров, вследствие чего точность обрабоИнструмент испытывался при полиротанных поверхностей NN 45° и отношении -~-п > 1,4 20 закрепленным на нем рабочим элементом, в центре которого выполнено отверстие, о т(пример 5) инструмент изнашивается на л и ч а ю щ и й с я тем, что. с целью повыше"яму" (в центре больше, на краю меньше), ния точности обработки, отверстие выполчто приводит к увеличению радиуса сферинено коническим с углом конуса 18-45°, ческой поверхности инструмента и ухудшению точности формообразования 25 причем конусность выполнена в направлеоптических поверхностей (N >10). нии центра сферы, а отношение диаметра d отверстия на поверхности рабочего элеменПри 18°« а 4 45° и отношении 0,6 та к радиусу R сферической поверхности — ті •$ 1,4 (примеры 2-4) отклонение форинструмента выбрано из условия мы сферической поверхности инструмента 30 0,6* d/R« 1.4. от заданной не превышает несколько микПример Конструкция абразивосодержащего слоя инструмента Угол конуса оС , град Диаметр отверстия d, мм d R Показатели работоспособности инструмента Отклонение формы инструмента от заданнойf мкм Точность обработанных поверхностей интенференционных колец 15 8 0,5 -10 2 18 9 0,6 -2 3 32 15 1.0 -0,5 4 45 21 +2 3-5 5 47 22 1,4 1.5 +8 >10, 6 (известный) 0 9 7 0 15 0 21 1 1 00. „_—_——с. -8 -10 -9 МО, мелкий цвет 3-5 0,5 2-3 • мелкий цвет 10, мелкий цвет _"_ 1657360 Фиг.? Редактор И.Шмакова Фі/e.Z Составитель В.Кравец Техред М.Моргентал Корректор М.Кучерявая Заказ 1681 Тираж 459 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 •Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 701
