Інструмент для фрикційного поверхневого зміцнення
Номер патенту: 692
Опубліковано: 15.12.1993
Автори: Кирилів Володимир Іванович, Калічак Теодор Миколайович
Формула / Реферат
Формула изобретения
Инструмент для фрикционного поверхностного упрочнения деталей машин, содержащий корпус в виде диска из материала с низким коэффициентом теплопроводности и с рабочей поверхностью на его периферии, отличающийся тем, что, с целью повышения качества обрабатываемой детали за счет увеличения толщины упрочненного слоя, инструмент снабжен пальцами, выполненными из материала с коэффициентом теплопроводности выше, чем у материала диска, и расположенными в радиальных отверстиях, выполненных на рабочей поверхности диска, при этом диаметр пальцев выбирают из соотношения
d=(1,2-2,0)b,
где d - диаметр пальцев, мм;
b - ширина рабочей поверхности диска, мм.
Текст

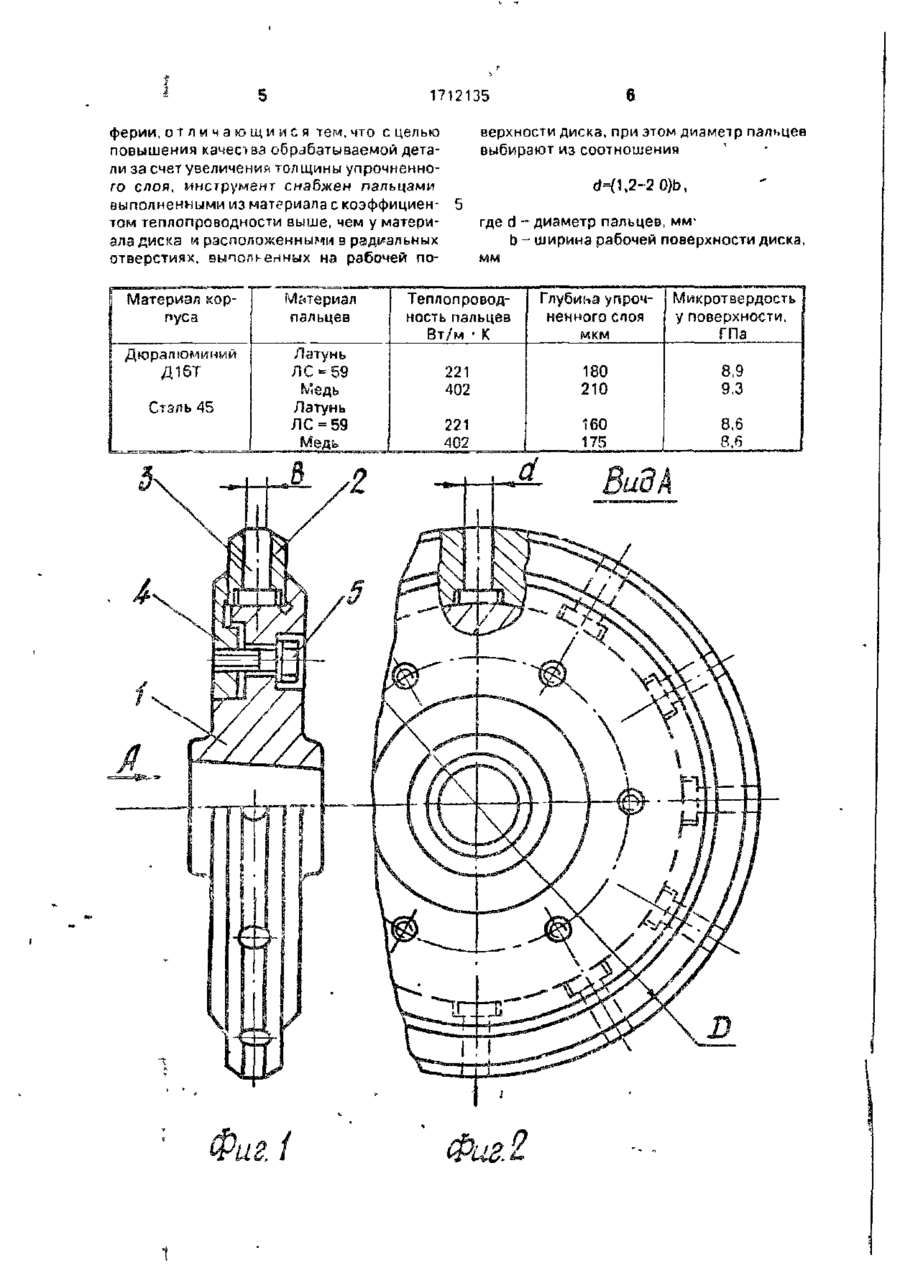

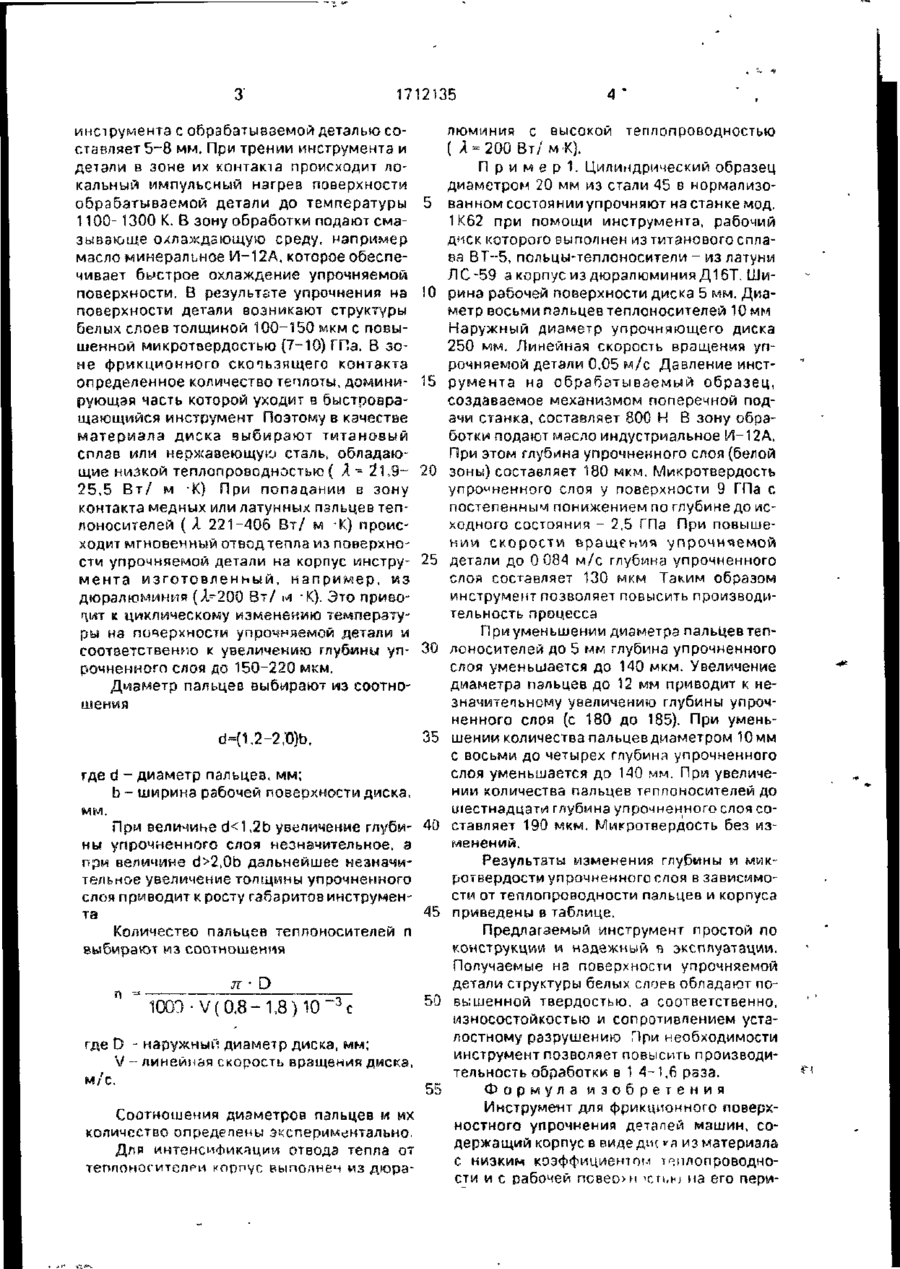

Изобретение относится к машиностроению и может быть использовано для поверхностного упрочнения рабочих поверхностей стальных и чугунных деталей. Цель изобретения - повышение качества упрочненного слоя за счет увеличения его толщины. Инструмент для фрикционного Изобретение относится к машиностроению и может быть использовано для поверхностного упрочнения рабочих поверхностей стальных и чугунных деталей Целью изобретения является повышение качества упрочненного слоя за счет увеличения его толщины. На фиг. 1 изображен предлагаемый инструмент; на фиг 2 - видА на фиг. 1. Инструмент состоит из корпуса 1, в котором установлен рабочий диск 2 с расположенными в нем в радиальных отверстиях пальцами-теппоносителями З Диск закреплен в корпусе с помощью фланца 4 и боптоа 5. Корпус изготовляют из материала с высокой теплопроводностью, например из дюралюминия. Рабочий диск выполнен из поверхностного упрочнения деталей машин содержит корпус в виде диска из материала с низким коэффициентом теплопроводности и с рабочей поверхностью на его периферии. При этом инструмент снабжен пальцами, выполненными из материала с коэффициентом теплопроводности выше, чем у материала диска, и расположенными в радиальных отверстиях, выполненных на рабочей поверхности диска, при этом диаметр пальцев выбирают из соотношения d=(1,2-2,0)b, где d - дизмегр пальцев, мм, Ь - ширина рабочей поверхности диска, мм. Это позволяет упростить конструкцию, а получаемые на поаерхности детали структуры белых слоев обладают повышенной твердостью и соответственно износостойкостью и сопротивлением усталостному разрушению. 2 ил. 1 табл. нержавеющей стали или титанового сплава, а пальцы теплоносители из меди или латуни Инструмент для фрикционного поверхностного упрочнения работает следующим образом. Упрочнение инструментом осуществляют в процессе фрикционной обработки на токарных или шлифовзпьных станках. Инструмент устанавливается в специальном приспособлении на токарном станке или на шпинделе шлифовального станка и вращается с окружной скоростью 60-70 м/с Инструмент прижимается с постоянным усилием 600-1000 Н к обрабатываемой детали, вращающейся с окружной скоростью 0,02-0,08 м/с Продольная подача инструмента относительно детали составляет 0,61,5 мм/об. Длин
