Пристрій для внутрішнього охолодження екструдованої полімерної труби

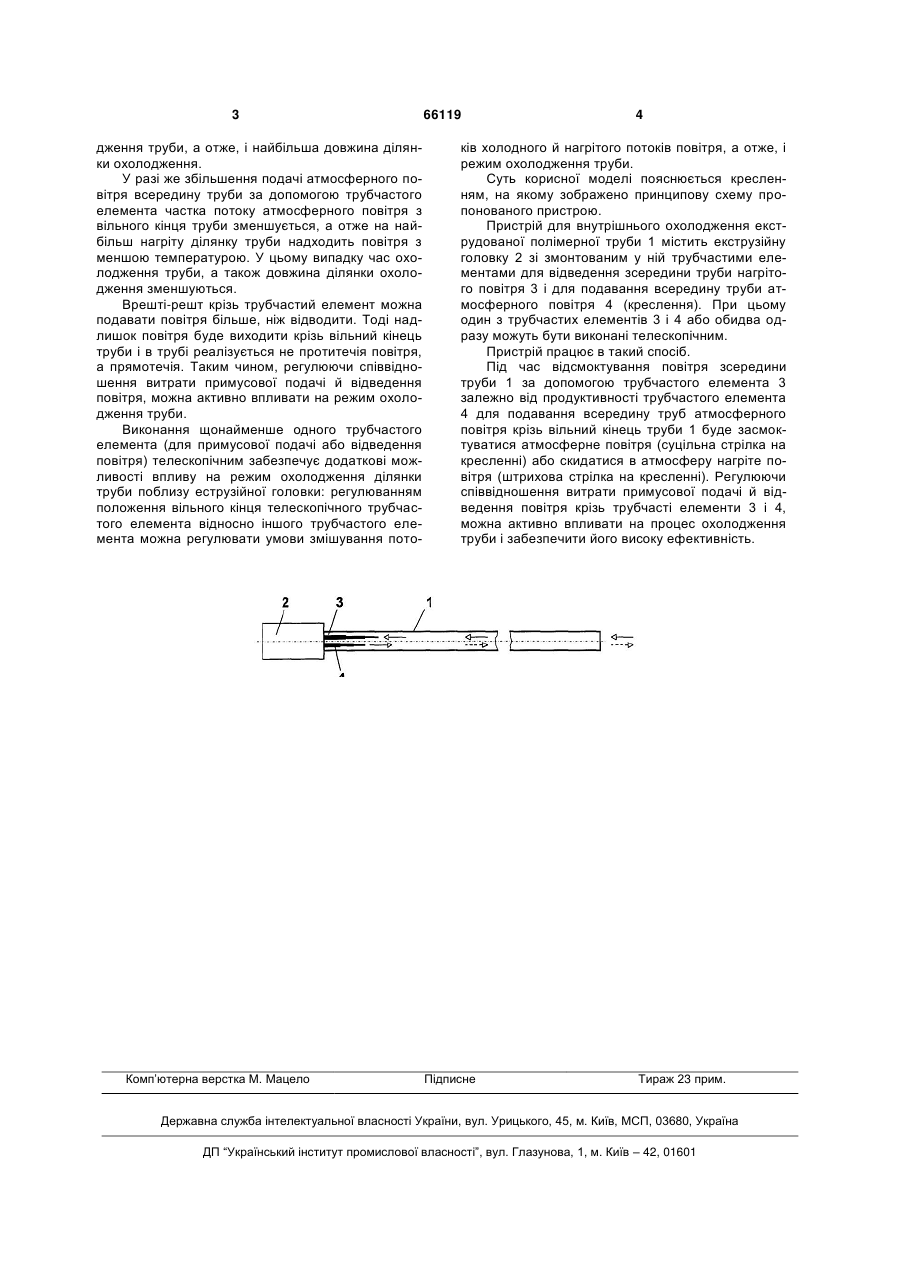

1. Пристрій для внутрішнього охолодження екструдованої полімерної труби, що містить екст 3 дження труби, а отже, і найбільша довжина ділянки охолодження. У разі же збільшення подачі атмосферного повітря всередину труби за допомогою трубчастого елемента частка потоку атмосферного повітря з вільного кінця труби зменшується, а отже на найбільш нагріту ділянку труби надходить повітря з меншою температурою. У цьому випадку час охолодження труби, а також довжина ділянки охолодження зменшуються. Врешті-решт крізь трубчастий елемент можна подавати повітря більше, ніж відводити. Тоді надлишок повітря буде виходити крізь вільний кінець труби і в трубі реалізується не протитечія повітря, а прямотечія. Таким чином, регулюючи співвідношення витрати примусової подачі й відведення повітря, можна активно впливати на режим охолодження труби. Виконання щонайменше одного трубчастого елемента (для примусової подачі або відведення повітря) телескопічним забезпечує додаткові можливості впливу на режим охолодження ділянки труби поблизу еструзійної головки: регулюванням положення вільного кінця телескопічного трубчастого елемента відносно іншого трубчастого елемента можна регулювати умови змішування пото Комп’ютерна верстка М. Мацело 66119 4 ків холодного й нагрітого потоків повітря, а отже, і режим охолодження труби. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему пропонованого пристрою. Пристрій для внутрішнього охолодження екструдованої полімерної труби 1 містить екструзійну головку 2 зі змонтованим у ній трубчастими елементами для відведення зсередини труби нагрітого повітря 3 і для подавання всередину труби атмосферного повітря 4 (креслення). При цьому один з трубчастих елементів 3 і 4 або обидва одразу можуть бути виконані телескопічним. Пристрій працює в такий спосіб. Під час відсмоктування повітря зсередини труби 1 за допомогою трубчастого елемента 3 залежно від продуктивності трубчастого елемента 4 для подавання всередину труб атмосферного повітря крізь вільний кінець труби 1 буде засмоктуватися атмосферне повітря (суцільна стрілка на кресленні) або скидатися в атмосферу нагріте повітря (штрихова стрілка на кресленні). Регулюючи співвідношення витрати примусової подачі й відведення повітря крізь трубчасті елементи 3 і 4, можна активно впливати на процес охолодження труби і забезпечити його високу ефективність. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
