Зубна щітка

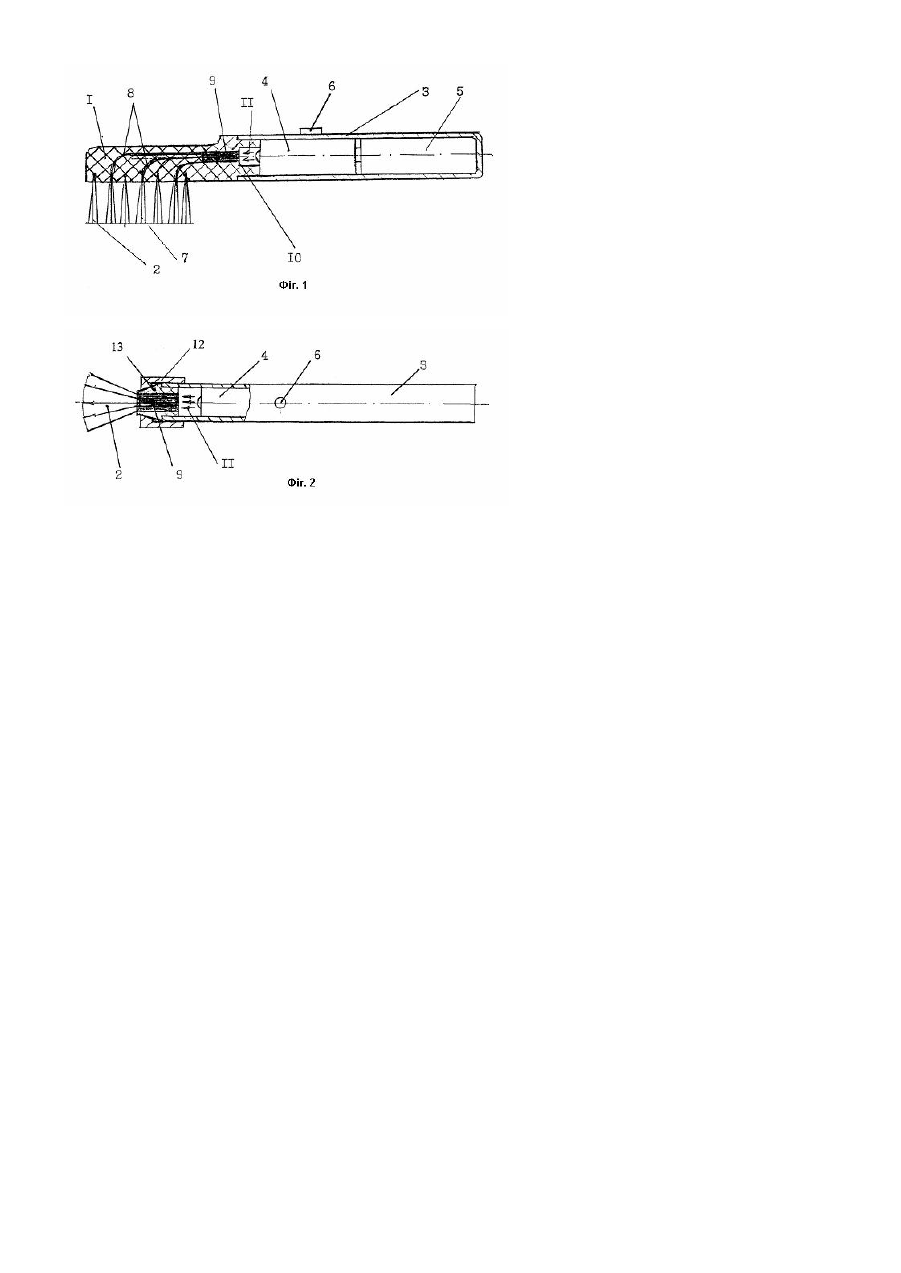

Винахід відноситься до виробів індивідуального санітарно-гігієнічного призначення, а саме до зубних щіток, і може бути використаний переважно для чищення зубів, масажу ясен та профілактики запалювальних процесів і захворювань ротової порожнини. Відома зубна щітка (ЗЩ), яка містить головку з пучками круглого, квадратного та овального ворсу і ручку (див., наприклад, патент США № 464381, А46В9 04,1985). Недолік цієї зубної щітки полягає в тому, що вона потребує при виготовленні використання ворсу різної форми та довжини, що збільшує вартість виготовлення. Відома також ЗЩ, що містить головку з ворсом і ручку, розташоване в ручці джерело електромагнітного випромінювання, яке виконано у вигляді електролампочки з елементами живлення і намокаючим вмикачем, а також закріплений на головці магніт (див., наприклад, патент Росії №2129826, А46В9 04,1999). Ця зубна щітка є найбільш близькою до винаходу за технічною суттю та досягаемому ефекту і прийнята за прототип. Недоліком відомої ЗЩ є те, що вона не має антимікробної дії (властивостей), а тому не може ефективно застосовуватись для профілактики. Інший недолік відомої ЗЩ полягає в тому, що вона має низькі тонізуючі властивості, тому стимулює мікро циркуляцію крові та лімфи в тканинах тільки за рахунок механічної дії ворсу. Відсутність бактерицидності та низькі тонізуючі властивості відомої ЗЩ знижує ефективність чищення. В основу винаходу поставлена задача вдосконалення ЗЩ, в якій шляхом модифікації джерела електромагнітного випромінювання та ворсу головки забезпечується бактерицидність та підсилення тонізуючої дії, що підвищує е фективність чищення. Поставлена задача вирішується тим, що в ЗЩ, яка містить головку з ворсом і ручку, а також розташоване в ручці джерело електромагнітного випромінювання, згідно винаходу джерело електромагнітного випромінювання виконане в формі лазера, а частина ворсу виготовлена з полімерних оптичних волокон, кріпильні кінці яких зібрані в джгут і направлені торцями на випромінювання лазера. Виконання джерела електромагнітного випромінювання в формі лазера та використання оптичних волокон, кріпильні кінці яких зібрані в джгут і направлені торцями на випромінювання лазера, забезпечує опромінення оброблюваної поверхні лазерною енергією, яка, як відомо, має високу бактерицидну дію та високі тонізуючі властивості, тому що воно суттєво прискорює мікро циркуляцію крові та поліпшує її реологічні властивості, активізує обмінні процеси, трофіку та регенерацію тканин, зменшує спазми судин, сприяє проникненню лікарських речовин в тканини, тощо. (див., наприклад, С. Файн, Е. Клейн. Биологическое действие излучения лазера. Пер. с англ. Атомиздат, 1968, -91с.). Заявляема ЗЩ зображена на фіг.1, загальний вигляд; на фіг.2 - варіант виконання ЗЩ по фіг. 1. ЗЩ містить головку 1 з ворсом 2 і ручкою 3, а також джерело електромагнітного випромінювання, виконане в формі розташованого в ручці лазера 4 з елементами живлення 5 та вмикачем 6. Частина ворсу 2, наприклад половина, виконана з полімерних оптичних волокон 7, кріпильні кінці яких 8 зібрані в джгут 9 і направлені торцями 10 на випромінювання 11 лазера 4. Параметри і тип лазера вибирають керуючись нормами лазерного опромінення тканин і типом необхідного опромінення. Крім бокового розташування ворс 2 і ви хідні кінці оптичних волокон 7, які можуть мати однакову або різну з ворсом довжину (не показано), можуть бути розташовані на торці (Фіг.2) головки, що спрощує їх закріплення та робить можливою, при необхідності, їх просту заміну та забезпечує регулювання жорсткості. В цьому випадку головку 1 виконують окремо від ручки 3 у вигляді різьбової втулки 12, яка при нагвинчуванні на ручку 3 через еластичну або розрізну втулку 13 надійно фіксує ворс та оптичні волокна в робочому стані. При виготовленні заявляємої ЗЩ використовують стандартні полімерні оптичні волокна необхідних розмірів і структури в оболонках чи пучках (див., наприклад, Чагулов B.C. Полимерные волоконные световоды. Журнал "Квантовая электроника", том 9, №12, 1982, -С.2431-2433). ЗЩ працює наступним чином. Під час чищення вмикають лазер 4, випромінювання якого через оптичні волокна 7 опромінює робочу поверхню та дезинфікує тканини зубів і ясен. При цьому, випромінювання лазера проникає на певну глибину в тканини, і, розширюючи пори, тонізує її, підсилюючи мікроциркуляцію крові та обмінні процеси в тканинах, а також покращує проникнення в них лікарських речовин. Дезинфекція тканин і підсилення фізіологічних процесів в них під дією лазерного випромінювання підвищуєефективність чищення та його лікувальні чи профілактичні наслідки. Крім ротової порожнини, ЗЩ, що пропонується, може бути ефективно використана для чищення та лікування інших частин тіла, наприклад шкіри лиця, шиї, р ук, тощо.
