Пристрій для вакуум-лазерної терапії

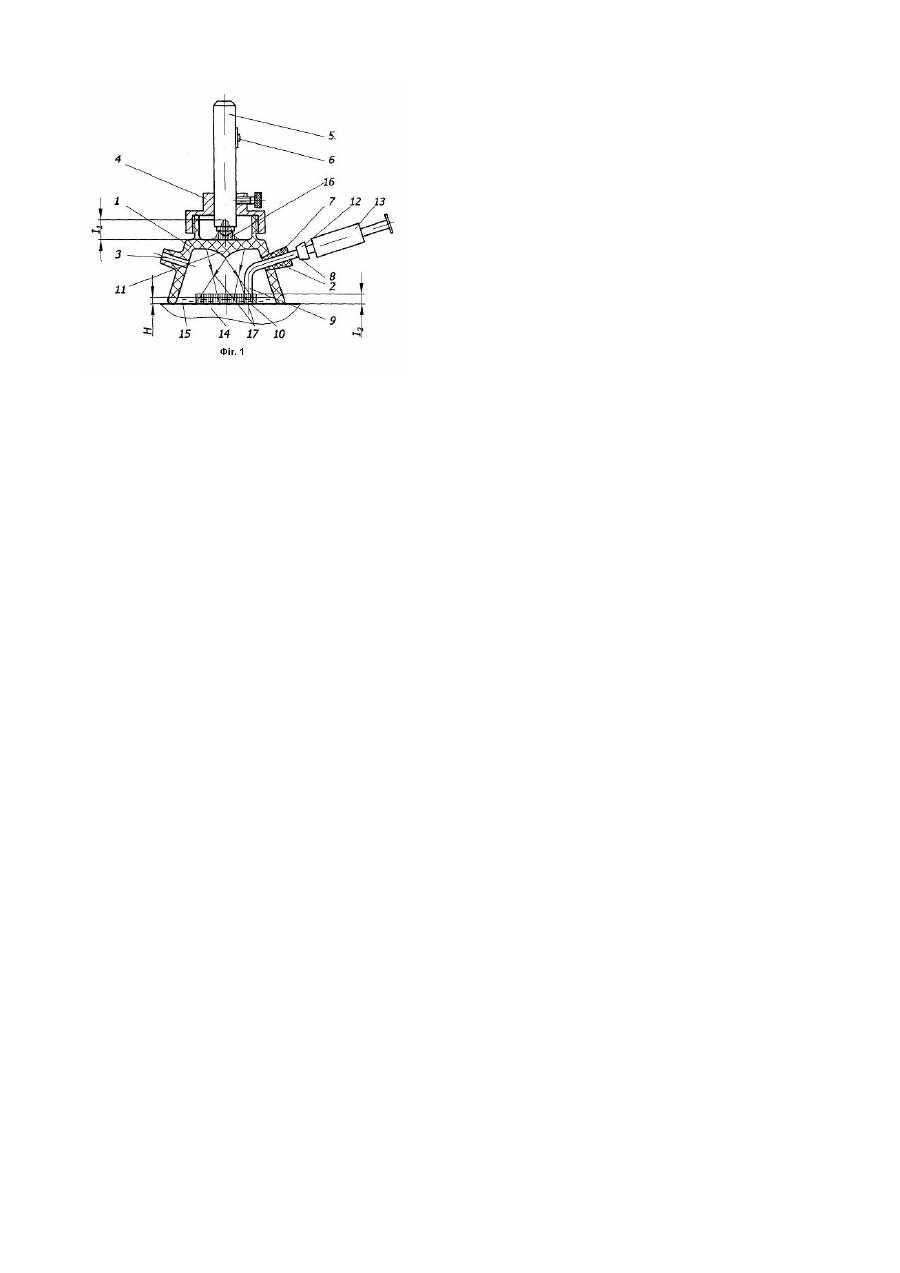

Винахід відноситься до медицини, а саме, до пристроїв для здійснення фізіотерапевтичних методів лікування і може бути використаний для лікування різноманітних захворювань шкіри людини. Відомий пристрій для вакуум-лазерної терапії (ПВЛТ), що містить кювету із прозорого матеріалу, рукоятку з розташованим в ній джерелом пониженого тиску, а також співвісно встановлений на корпусі лазерний випромінювач, який подає випромінювання у торець стінок кювети (див., наприклад, патент України на винахід, № 7945, А61Н9/00, А61М1/08, 1995). Недоліком цього ПВЛТ полягає у тому, що він з приводу герметичності стінок кювети, не забезпечує введення в її порожнину, а отже і на охоплювану кюветою поверхню шкіри, рідких лікарських розчинів, що знижує ефективність лікувальних процедур. Відомий також ПВЛТ, що містить кювету із прозорого матеріалу з плоским дном, отвором в боковій стінці і патрубком для приєднання до джерела пониженого тиску, а також, розташований співвісно з корпусом лазерний випромінювач (див., наприклад, патент України на винахід, № 7948, А61Н9/00, 1995). Цей ПВЛТ є найбільш близьким до винаходу за технічною суттю та досягаемому ефекту, і прийнятий за прототип. Відомий ПВЛТ дозволяє вводити в кювету через її отвір, а отже і на поверхню шкіри, що охоплюється кюветою, потрібні лікарські розчини, але потребує при цьому додаткових дій пацієнта або іншої особи для притискування її до шкіри, що знижує зручність в користуванні і є його недоліком. Інший недолік відомого ПВЛТ полягає у великій нерівномірності розподілу енергії лазерного випромінювання по площі відкритого торця кювети, а отже і по поверхні лікування шкіри, що пов'язане з плоскою формою її дна і знижує цим лікувальну ефективність процедур. В основу винаходу поставлена задача вдосконалення ПВЛТ, в якому шляхом модифікації кювети забезпечується самоутримання її на тілі пацієнта у період введення лікарських розчинів у порожнину кювети та збільшення рівномірності розподілення енергії лазерного випромінювання по площі її відкритого торця, що підвищує зручність користування та лікувальну ефективність процедур. Поставлена задача вирішується тим, що у ПВЛТ, який містить кювету із прозорого матеріалу з отвором в боковій стінці і патрубком для приєднання до джерела пониженого тиску, а також розташований співвісно з кюветою лазерний випромінювач, згідно винаходу в отвір кювети герметично встановлена трубка з відігнутим кінцем, торець якої співпадає з відкритим торцем кювети, а дно кювети виконано у формі лінзи розсіювання. Обладнання кювети з герметичне встановленою в її отвір трубкою з відігнутим кінцем, торець якої співпадає з відкритим торцем кювети, забезпечує самоутримання ПВЛТ на тілі пацієнта в період введення в кювету лікарських розчинів та виключає їх виливання за межі кювети, що підвищує зручність використання. Виконання дна кювети в формі лінзи розсіювання підвищує рівномірність розподілу енергії лазерного випромінювання по площі відкритого торця кювети, що збільшує лікувальну ефективність процедур. На кресленні зображений заявлений ПВЛТ. ПВЛТ містить кювету 1, яку виконано з прозорого матеріалу, наприклад, полістиролу, та має отвір 2 у боковій стінці і патрубок 3 для приєднання до джерела пониженого тиску (не показано). Співвісно кюветі на її торці, за допомогою перехідної втулки 4, закріплено джерело лазерного випромінювання 5 з елементом його включення 6. В отвір 2 кювети 1 герметично встановлена , через еластичну ущільнюючу втулку 7, трубка 8 з відігнутим кінцем 9, торець 10 якої співпадає з відкритим торцем кювети. Дно кювети 1 виконано в формі лінзи розсіювання 11, яка виконана, наприклад, у вигляді конічного виступу із ввігнутими твірними на внутрішній поверхні дна або має іншу відому форму. Трубка 8 має розвальцовку на зовнішнім її кінці, яка утворює канюлю 12 для приєднання медичного шприца з ліками. ПВЛТ використовують наступним чином. Спочатку ПВЛТ з простерилізованою кюветою приєднують патрубком З до джерела пониженого тиску і встановлюють на лікуєму ділянку тіла пацієнта. Потім включають пристрій пониженого тиску. Так як торець 10 трубки 8 і відкритий торець кювети 1 одночасно торкаються поверхні шкіри, а сама трубка 8 герметично закриває отвір 2 кювети, то в порожнині кювети виникає вакуум, внаслідок чого ПВЛТ присмоктується до тіла пацієнта. Після цього в канюлю 12 вставляють заповнений необхідними ліками медичний шприц і створюють в ньому тиск. При перевищенні тиском ліків в шприці тиску шкіри на торець 10 трубки 8, ліки з шприца перетікають у порожнину кювети, вкриваючи ділянку тіла шаром 15 товщиною Н0. Далі включають лазерний випромінювач 5, промені якого 16 проходять через виконане в формі лінзи розсіювання дно кювети і розсіюються ним на шкіру пацієнта у вигляді променів 17. Під дією вакууму, лазерного випромінювання і ліків відбувається механічний, лазерно-світловий і біологічний вплив на ділянку лікування, що активізує процес її виздоровлення. Так як дно кювети виконане в формі лінзи розсіювання, то промені лазера, що проходять через нього, розсіюються по всій поверхні лікування, зменшуючи максимальну інтенсивність випромінювання її на виході з лазера до інтенсивності І2 на поверхні лікування. Внаслідок цього, рівномірність розподілу лазерної енергії по поверхні лікування підвищується. Забезпечення самоутримання ПВЛТ на тілі пацієнта в період введення в кювету ліків підвищує зручність користування, а збільшення рівномірності розподілу лазерної енергії по поверхні лікування поліпшує ефективність лікувальних процедур.
