Блискавкозахисне покриття для агрегатів літального апарату

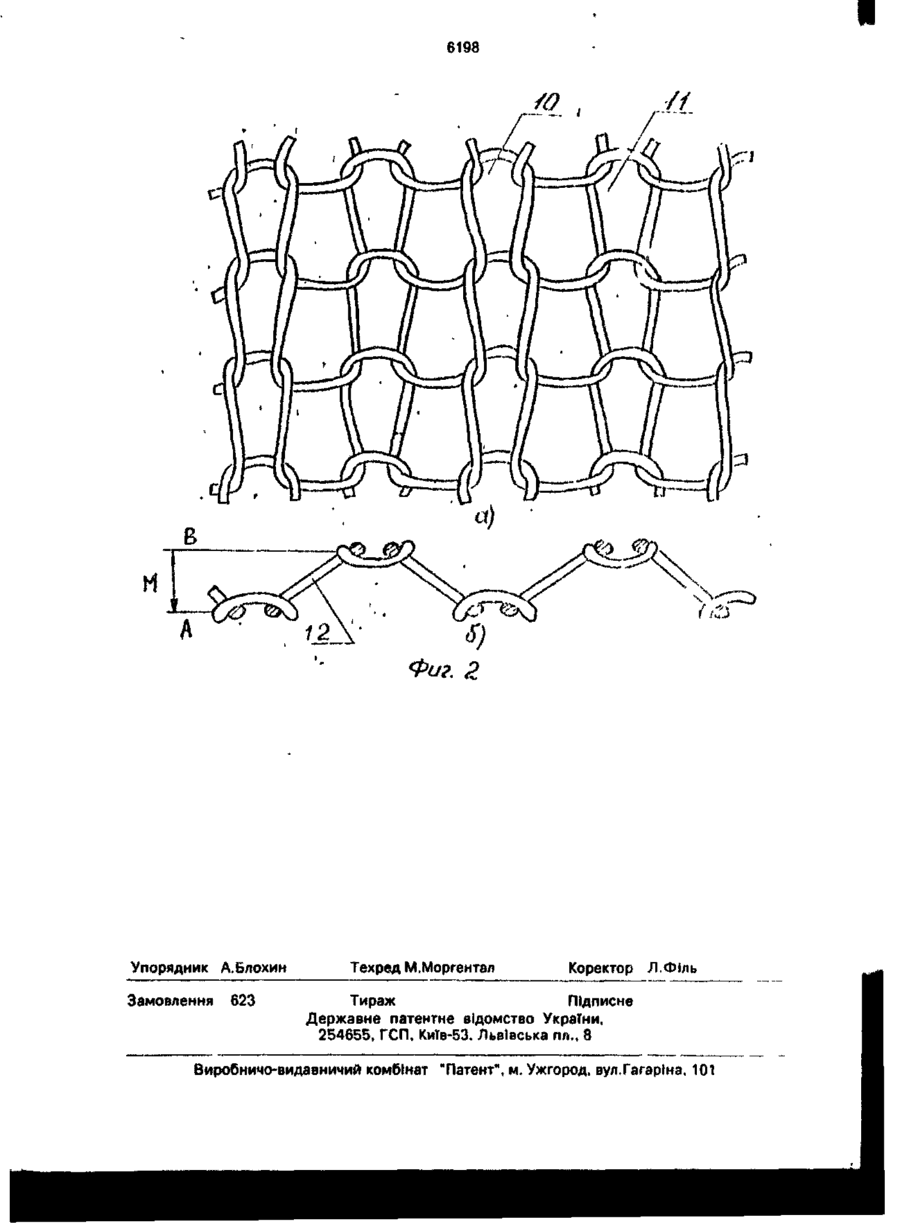

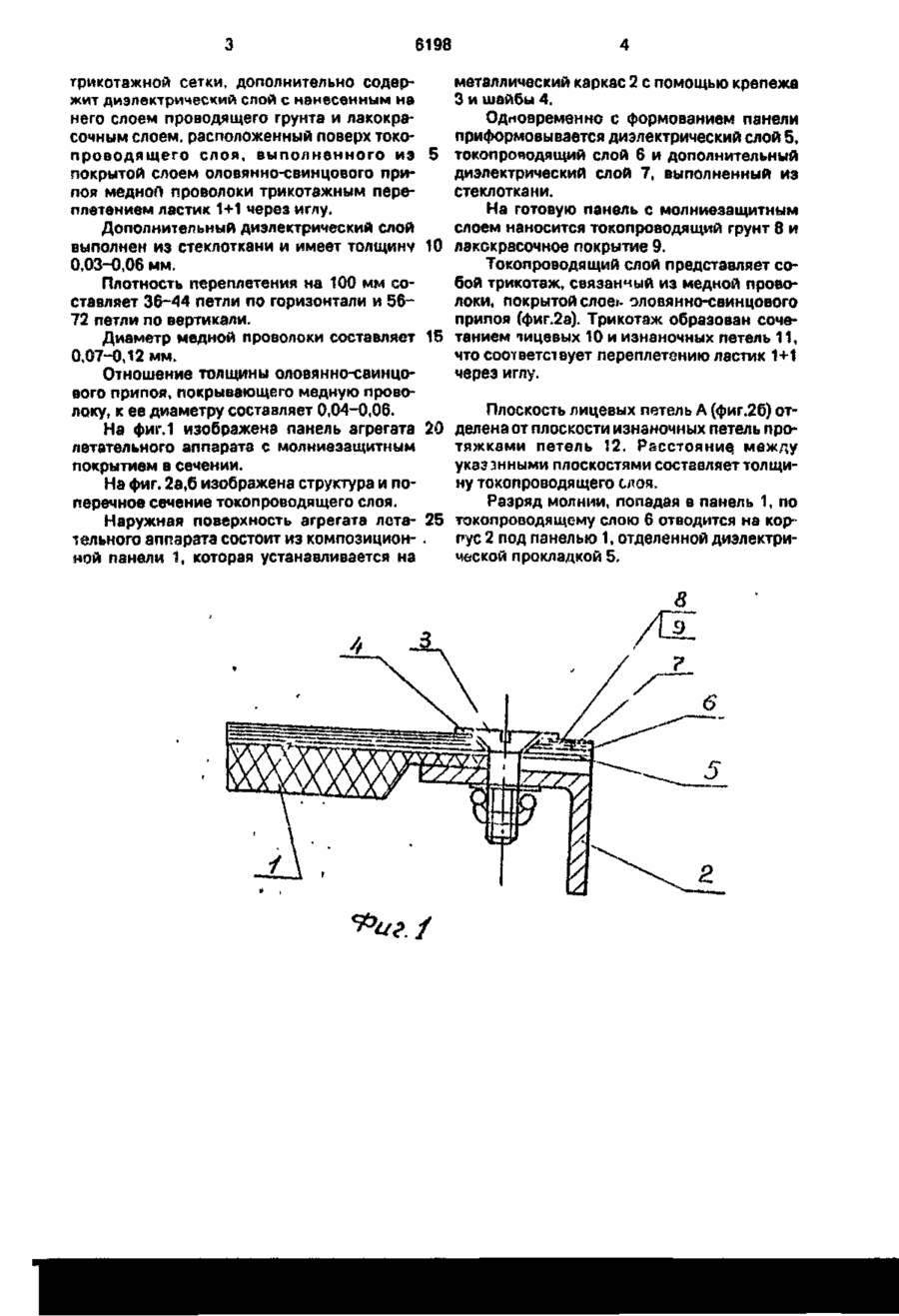

1. Молниезащитное покрытие для агрегатов летательного аппарата, выполненных из полимерных композиционных материалов, содержащее диэлектрический слой из органических волокон и токопроводящий слой из металлической трикотажной сетки о т л и ч а ю щ е е с я тем, что покрытие дополнительно содержит диэлектрический слой с нанесенным на него слоем приводящего грунта и лакокрасочным слоем, расположенный поверх токопроводящего слоя, выполненного из покрытой слоем оловянносвинцового припоя медной проволоки трикотажным переплетением ластик 1+1 через иглу. 2. Покрытие по п . 1 , о т л и ч а ю щ е е с я тем, что дополнительный диэлектрический слой выполнен из стеклоткани и имеет толщину 0,03-0,06 мм. 3. Покрытие по п.1,2, о т л и ч а ю щ е ес я тем, что плотность переплетения на 100 мм составляет 36-44 петли по горизонтали и 58-72 петли по вертикали. 4. Покрытие по п.1,2,3, о т л и ч а ю щ е е с я тем, что диаметр медной проволоки составляет 0 07-0,12 мм. 5. Покрытие по п.1,2,3,4, о т л и ч а ю щ е е с я тем, что отношение толщины оловянно-свинцового припоя, покрывающего медную проволоку, к ее диаметру составляет 0,04-0,06. С > оо Изобретение относится к области самолетостроения, а именно к средствам молниезащиты летательных аппаратов. Известно молниезащитное покрытие, включающее диэлектрический слой из полимерного материала, армированного органическими волокнами и проволочную сетку, выполненную трикотажным переплетением, в котором петли образованы из единичных алюминиевых проволочек подобно структуре ткани [1]. Недостатком известного молниезащитного покрытия является высокая поврежда р0 емость, снижающая надежность защиты летательного аппарата при ударах молнии, монтаже и эксплуатации. Целью изобретения является снижение повреждаемости покрытия при разрядах молнии, а также при монтаже и эксплуатации. Цель достигается тем, что молниезащитное покрытие для агрегатов летательного аппарата, выполненных из полимерных композиционных материалов, содержащее диэлектрический слой из органических волокон и токопроводящий слой из металлической 6198 трикотажной сетки, дополнительно содержит диэлектрический слой с нанесенным на него слоем проводящего грунта и лакокрасочным слоем, расположенный поверх токопроводящего слоя, выполненного из 5 покрытой слоем оловянно-свинцового припоя медная проволоки трикотажным переплетением ластик 1+1 через иглу. Дополнительный диэлектрический слой выполнен из стеклоткани и имеет толщину 10 0,03-0,06 мм. Плотность переплетения на 100 мм составляет 36-44 петли по горизонтали и 56~ 72 петли по вертикали. Диаметр медной проволоки составляет 15 0,07-0,12 мм. Отношение толщины оловянно-свинцового припоя, покрывающего медную проволоку, к ее диаметру составляет 0,04-0,06. На фиг.1 изображена панель агрегата 20 летательного аппарата с молниезащитиым покрытием в сечении. На фиг. 2а,6 изображена структура и поперечное сечение токопроводящего слоя. Наружная поверхность агрегата лета- 25 тельного аппарата состоит из композицией-. ной панели 1, которая устанавливается на металлический каркас 2 с помощью крепеже 3 и шайбы 4. Одновременно с формованием панели приформовывается диэлектрический слой 5, токопроводящий слой 6 и дополнительный диэлектрический слой 7, выполненный из стеклоткани. На готовую панель с молниезащитным слоем наносится токопроводящий грунт 8 и лакокрасочное покрытие 9. Токопроводящий слой представляет собой трикотаж, связанный из медной проволоки, покрытой слое* ОЛОВЯННО-СВИНЦОВОГО припоя (фиг.2а). Трикотаж образован сочетанием чицевых 10 и изнаночных петель 11, что соответствует переплетению ластик 1+1 через иглу, Плоскость лицевых петель А (фиг.2б) отделена от плоскости изнаночных петель протяжками петель 12. Расстояние, между указ энными плоскостями составляет толщину токопроводящего слоя. Разряд молнии, попадая в панель 1, по токопроводящему слою 6 отводится на коррус 2 под панелью 1, отделенной диэлектрической прокладкой 5. I 6198 Упорядник Замовлення А. Ьлохин 623 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53. Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
