Вантажопідйомний пристрій для виконання ремонтних та оздоблювальних робіт

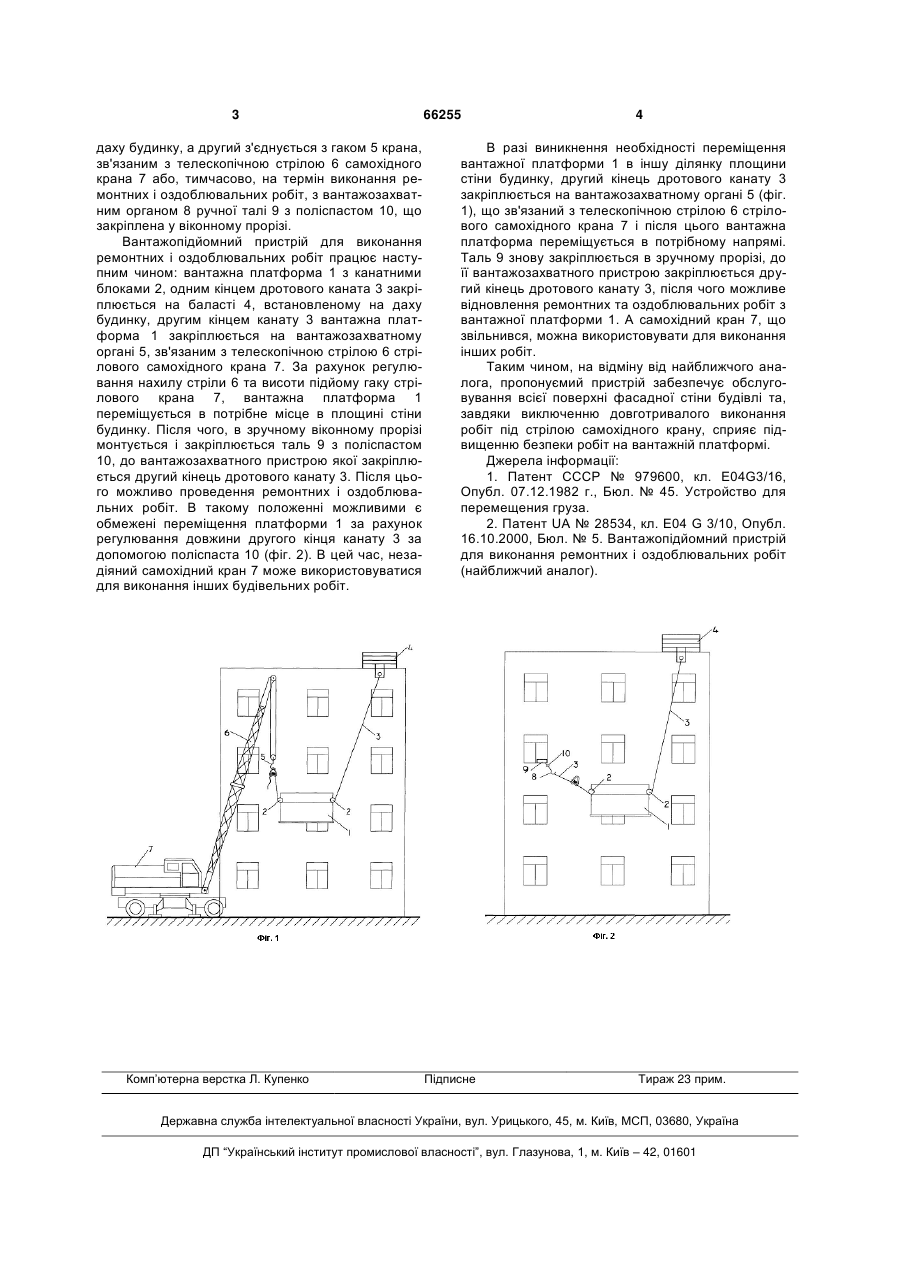

Вантажопідйомний пристрій для виконання ремонтних і оздоблювальних робіт, що містить вантажну платформу на канаті, один кінець якого нерухомий, а другий з'єднаний з гаком підйомного механізму у вигляді стрілового крана, який відрізняється тим, що другий кінець каната додатково облаштований ручним талем з поліспастом. (19) (21) u201107777 (22) 20.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ШАЛЕННИЙ ВАСИЛЬ ТИМОФІЙОВИЧ, ДІКАРЕВ КОСТЯНТИН БОРИСОВИЧ, СКОКОВ ОЛЕКСІЙ ІВАНОВИЧ, СКОКОВА АЛЬОНА ОЛЕКСІЇВНА, ДОРОХІН ІГОР ВІКТОРОВИЧ 3 даху будинку, а другий з'єднується з гаком 5 крана, зв'язаним з телескопічною стрілою 6 самохідного крана 7 або, тимчасово, на термін виконання ремонтних і оздоблювальних робіт, з вантажозахватним органом 8 ручної талі 9 з поліспастом 10, що закріплена у віконному прорізі. Вантажопідйомний пристрій для виконання ремонтних і оздоблювальних робіт працює наступним чином: вантажна платформа 1 з канатними блоками 2, одним кінцем дротового каната 3 закріплюється на баласті 4, встановленому на даху будинку, другим кінцем канату 3 вантажна платформа 1 закріплюється на вантажозахватному органі 5, зв'язаним з телескопічною стрілою 6 стрілового самохідного крана 7. За рахунок регулювання нахилу стріли 6 та висоти підйому гаку стрілового крана 7, вантажна платформа 1 переміщується в потрібне місце в площині стіни будинку. Після чого, в зручному віконному прорізі монтується і закріплюється таль 9 з поліспастом 10, до вантажозахватного пристрою якої закріплюється другий кінець дротового канату 3. Після цього можливо проведення ремонтних і оздоблювальних робіт. В такому положенні можливими є обмежені переміщення платформи 1 за рахунок регулювання довжини другого кінця канату 3 за допомогою поліспаста 10 (фіг. 2). В цей час, незадіяний самохідний кран 7 може використовуватися для виконання інших будівельних робіт. Комп’ютерна верстка Л. Купенко 66255 4 В разі виникнення необхідності переміщення вантажної платформи 1 в іншу ділянку площини стіни будинку, другий кінець дротового канату 3 закріплюється на вантажозахватному органі 5 (фіг. 1), що зв'язаний з телескопічною стрілою 6 стрілового самохідного крана 7 і після цього вантажна платформа переміщується в потрібному напрямі. Таль 9 знову закріплюється в зручному прорізі, до її вантажозахватного пристрою закріплюється другий кінець дротового канату 3, після чого можливе відновлення ремонтних та оздоблювальних робіт з вантажної платформи 1. А самохідний кран 7, що звільнився, можна використовувати для виконання інших робіт. Таким чином, на відміну від найближчого аналога, пропонуємий пристрій забезпечує обслуговування всієї поверхні фасадної стіни будівлі та, завдяки виключенню довготривалого виконання робіт під стрілою самохідного крану, сприяє підвищенню безпеки робіт на вантажній платформі. Джерела інформації: 1. Патент СССР № 979600, кл. E04G3/16, Опубл. 07.12.1982 г., Бюл. № 45. Устройство для перемещения груза. 2. Патент UA № 28534, кл. Е04 G 3/10, Опубл. 16.10.2000, Бюл. № 5. Вантажопідйомний пристрій для виконання ремонтних і оздоблювальних робіт (найближчий аналог). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
