Маяк для оздоблювальних робіт

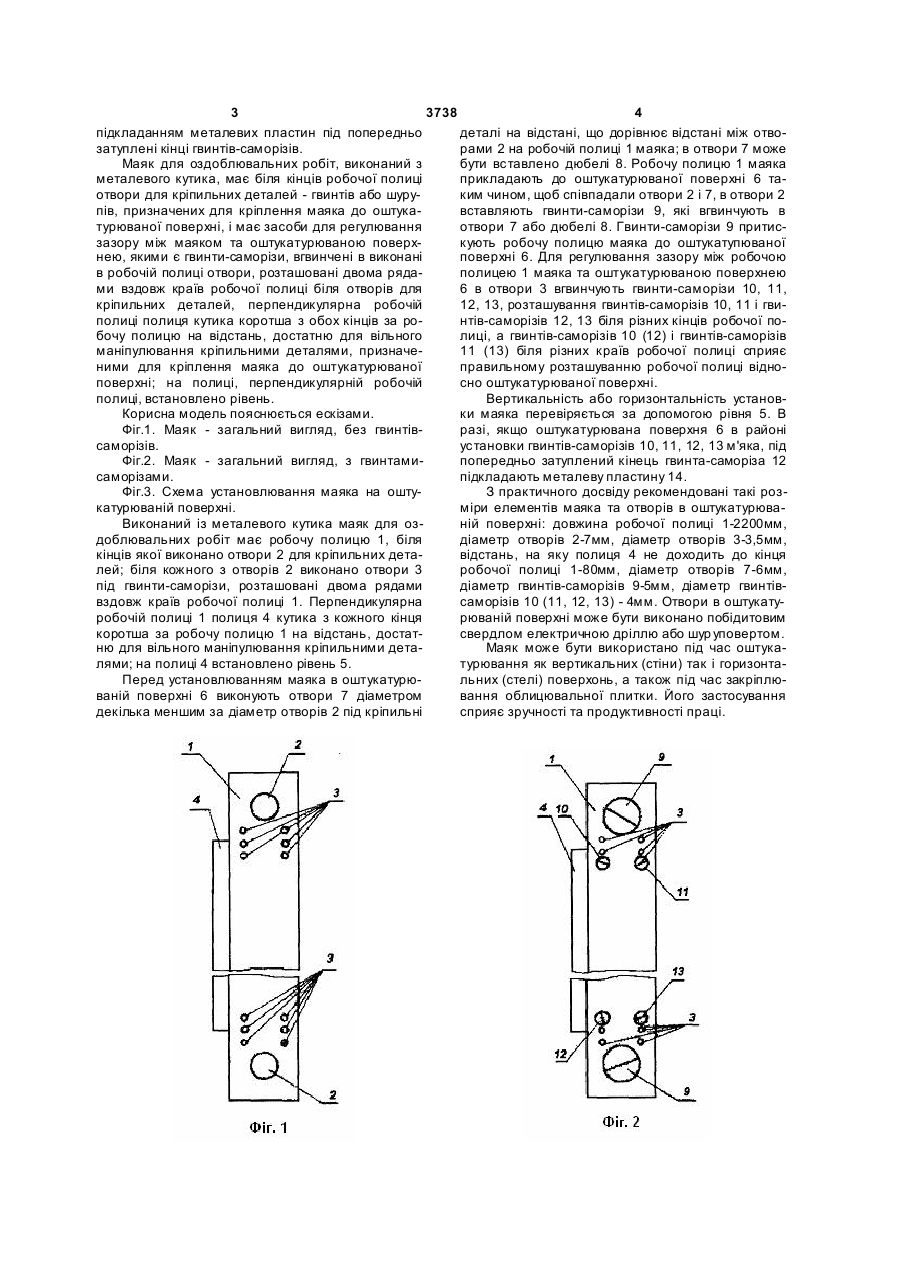

1. Маяк для оздоблювальних робіт, виконаний з металевого кутика, що має біля кінців робочої полиці отвори для кріпильних деталей, призначених для кріплення маяка до оштукатурюваної поверхні, і має засоби для регулювання зазору між маяком та оштукатурюваною поверхнею, який відрізняє ться тим, що кріпильними деталями, призначеними для кріплення маяка до оштукатурюваної поверхні, є гвинти-саморізи, а засобами для регулювання зазору між маяком та оштукатурюваною поверхнею є гвинти-саморізи, вгвинчені в 3 3738 4 підкладанням металевих пластин під попередньо деталі на відстані, що дорівнює відстані між отвозатуплені кінці гвинтів-саморізів. рами 2 на робочій полиці 1 маяка; в отвори 7 може Маяк для оздоблювальних робіт, виконаний з бути вставлено дюбелі 8. Робочу полицю 1 маяка металевого кутика, має біля кінців робочої полиці прикладають до оштукатурюваної поверхні 6 таотвори для кріпильних деталей - гвинтів або шуруким чином, щоб співпадали отвори 2 і 7, в отвори 2 пів, призначених для кріплення маяка до оштукавставляють гвинти-саморізи 9, які вгвинчують в турюваної поверхні, і має засоби для регулювання отвори 7 або дюбелі 8. Гвинти-саморізи 9 притисзазору між маяком та оштукатурюваною поверхкують робочу полицю маяка до оштукатупюваної нею, якими є гвинти-саморізи, вгвинчені в виконані поверхні 6. Для регулювання зазору між робочою в робочій полиці отвори, розташовані двома рядаполицею 1 маяка та оштукатурюваною поверхнею ми вздовж країв робочої полиці біля отворів для 6 в отвори 3 вгвинчують гвинти-саморізи 10, 11, кріпильних деталей, перпендикулярна робочій 12, 13, розташування гвинтів-саморізів 10, 11 і гвиполиці полиця кутика коротша з обох кінців за ронтів-саморізів 12, 13 біля різних кінців робочої побочу полицю на відстань, достатню для вільного лиці, а гвинтів-саморізів 10 (12) і гвинтів-саморізів маніпулювання кріпильними деталями, призначе11 (13) біля різних країв робочої полиці сприяє ними для кріплення маяка до оштукатурюваної правильному розташуванню робочої полиці відноповерхні; на полиці, перпендикулярній робочій сно оштукатурюваної поверхні. полиці, встановлено рівень. Вертикальність або горизонтальність установКорисна модель пояснюється ескізами. ки маяка перевіряється за допомогою рівня 5. В Фіг.1. Маяк - загальний вигляд, без гвинтівразі, якщо оштукатурювана поверхня 6 в районі саморізів. установки гвинтів-саморізів 10, 11, 12, 13 м'яка, під Фіг.2. Маяк - загальний вигляд, з гвинтамипопередньо затуплений кінець гвинта-саморіза 12 саморізами. підкладають металеву пластину 14. Фіг.3. Схема установлювання маяка на оштуЗ практичного досвіду рекомендовані такі розкатурюваній поверхні. міри елементів маяка та отворів в оштукатурюваВиконаний із металевого кутика маяк для озній поверхні: довжина робочої полиці 1-2200мм, доблювальних робіт має робочу полицю 1, біля діаметр отворів 2-7мм, діаметр отворів 3-3,5мм, кінців якої виконано отвори 2 для кріпильних детавідстань, на яку полиця 4 не доходить до кінця лей; біля кожного з отворів 2 виконано отвори 3 робочої полиці 1-80мм, діаметр отворів 7-6мм, під гвинти-саморізи, розташовані двома рядами діаметр гвинтів-саморізів 9-5мм, діаметр гвинтіввздовж країв робочої полиці 1. Перпендикулярна саморізів 10 (11, 12, 13) - 4мм. Отвори в оштукатуробочій полиці 1 полиця 4 кутика з кожного кінця рюваній поверхні може бути виконано побідитовим коротша за робочу полицю 1 на відстань, достатсвердлом електричною дріллю або шур уповертом. ню для вільного маніпулювання кріпильними детаМаяк може бути використано під час оштукалями; на полиці 4 встановлено рівень 5. турювання як вертикальних (стіни) так і горизонтаПеред установлюванням маяка в оштукатурюльних (стелі) поверхонь, а також під час закріплюваній поверхні 6 виконують отвори 7 діаметром вання облицювальної плитки. Його застосування декілька меншим за діаметр отворів 2 під кріпильні сприяє зручності та продуктивності праці. 5 Комп’ютерна в ерстка Д. Шев ерун 3738 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
