Спосіб установлювання маяка для оздоблювальних робіт

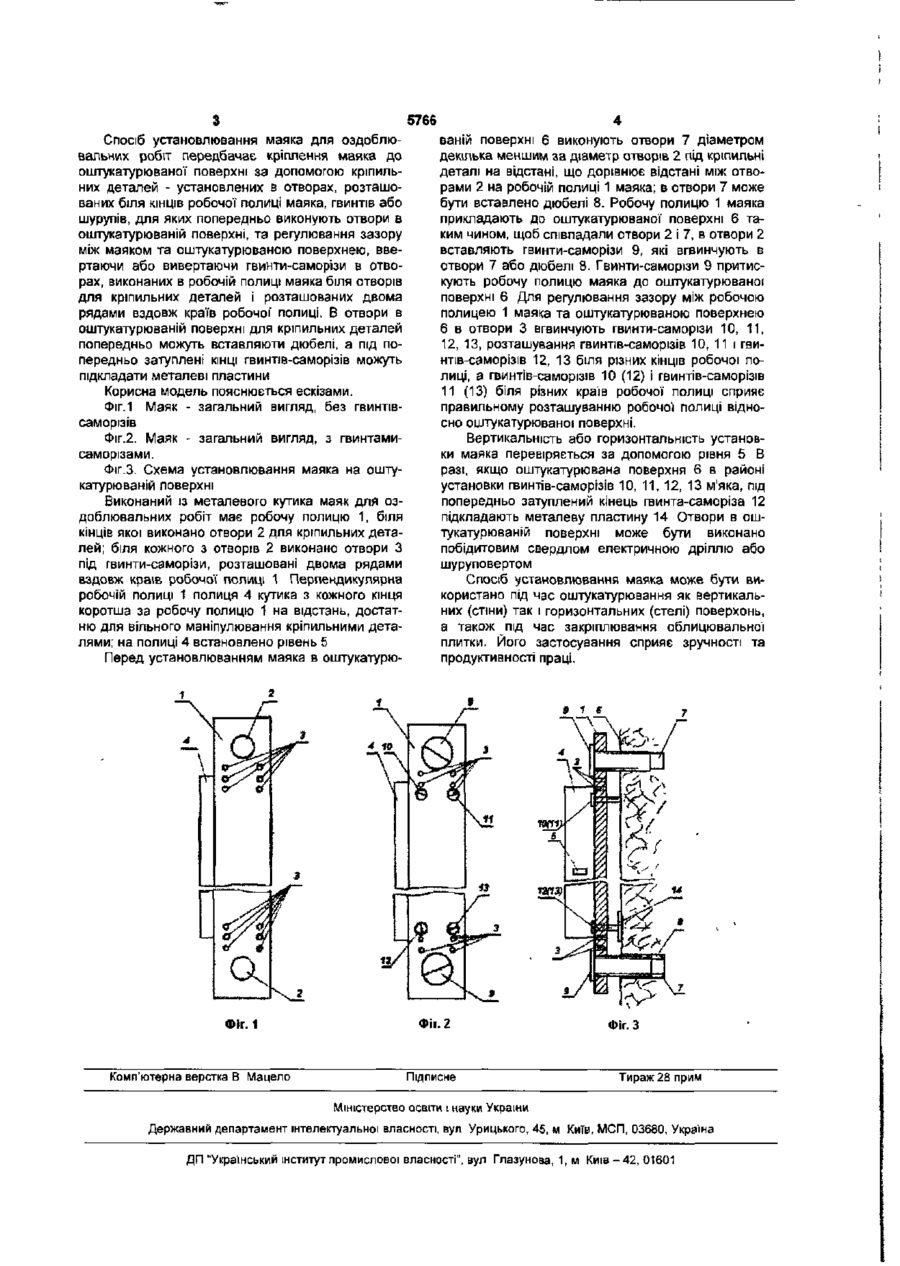

1. Спосіб установлювання маяка для оздоблювальних робіт, що передбачає кріплення маяка до оштукатурюваної поверхні за допомогою кріпильних деталей та регулювання зазору між маяком та оштукатурюваною поверхнею, який відрізняється тим, що маяк кріплять до оштукатурюваної поверхні установленими в отворах, розташованих біля кінців робочої' полиці маяка, гвинтамисаморізами, під які попередньо виконують отвори в оштукатурюваній поверхні, а зазор між маяком та оштукатурюваною поверхнею регулюють, вкручуючи або викручуючи гвинти-саморізи в отворах, виконаних в робочій полиці маяка біля отворів для кріпильних деталей 2. Спосіб установлювання маяка для оздоблювальних робіт за п. 1, який відрізняється тим, що в отвори в оштукатурюваній поверхні для кріпильних деталей попередньо вставляють дюбелі 3. Спосіб установлювання маяка для оздоблювальних робіт за п. 1 або п. 2, який відрізняється тим, що зазор між маяком та оштукатурюваною поверхнею регулюють, вкручуючи або викручуючи гвинти-саморізи в отворах, виконаних в робочій полиці маяка двома рядами вздовж країв робочо) полиці біля отворів для кріпильних деталей. 4 Спосіб установлювання маяка для оздоблювальних робіт за п. 1 або п. 2 або п 3, який відрізняється тим, що під попередньо затуплені кінці гвинтів-саморізів, призначених для регулювання зазору між маяком та оштукатурюваною поверхнею, підкладають металеві пластини. Корисна модель стосується будівельного інструмента і може бути застосованою під час виконання штукатурних та Інших оздоблювальних робіт в будівництві. Відомий спосіб установлювання маяка для оздоблювальних робіт (інвентарного металевого маяка) передбачає кріплення маяка до оштукатурюваної поверхні за допомогою кріпильних деталей - штирів, що їх вбивають в оштукатурювану поверхню, та регулювання зазору між маяком та оштукатурюваною поверхнею пересуванням вздовж штиря нагвинчених на нього гайок, з'єднаних з робочою полицею. (Лебедева Л.М. Справочник штукатура - М., Академия, 2000, с.136-137.) Проте об'єднання в одному вузлі кріпильних деталей, що "їх треба вбивати в оштукатурювану поверхню, та засобів для регулювання зазору у вигляді гайок, що мають пересуватися вздовж штиря, погіршує надійність кріплення маяка до оштукатурюваної поверхні та точність регулювання зазору та просторового положення маяка. Технічна задача корисної моделі полягає в удосконаленні способу установлювання маяка шляхом кріплення до оштукатурюваної поверхні установленими в отворах, розташованих біля кінців робочої полиці маяка, гвинтами-саморізами, для яких попередньо виконують отвори в оштукатурюваній поверхні, і регулювання зазору між маяком та оштукатурюваною поверхнею ввертаючи або вивертаючи гвинти-саморізи в отворах, виконаних в робочій полиці маяка двома рядами вздовж країв робочої полиці біля отворів для кріпильних деталей За рахунок цього може бут досягнуто надійне кріплення маяка до оштукатурюваної поверхні та точне й зручне регулювання зазору між маяком та оштукатурюваною поверхнею, що сприяє підвищенню якості та продуктивності штукатурних робіт. Зручність користування маяком може бути підвищено завдяки виконанню полиці, перпендикулярної до робочої полиці, коротшою з обох кінців за робочу полицю на відстань, достатню для вільного маніпулювання кріпильними деталями, встановленням рівня на полиці, перпендикулярній робочій полиці, попереднім вставлянням дюбелів в отвори в оштукатурюваній поверхні для кріпильних деталей та підкладанням металевих пластин під попередньо затуплені кінці гвинтівсаморізів. СО (О 5766 Спосіб установлювання маяка для оздоблювальних робіт передбачає кріплення маяка до оштукатурюваної поверхні за допомогою кріпильних деталей - установлених в отворах, розташованих біля КІНЦІВ робочої полиці маяка, гвинтів або шурупів, для яких попередньо виконують отвори в оштукатурюваній поверхні, та регулювання зазору між маяком та оштукатурюваною поверхнею, ввертаючи або вивертаючи гвинти-саморізи в отворах, виконаних в робочій полиці маяка біля отворів для кріпильних деталей і розташованих двома рядами вздовж країв робочої полиці. В отвори в оштукатурюваній поверхні для кріпильних деталей попередньо можуть вставляюти дюбелі, а під попередньо затуплені КІНЦІ гвинтів-саморізів можуть підкладати металеві пластини Корисна модель пояснюється ескізами. Фіг.1 Маяк - загальний вигляд, без гвинтівсаморізів Фіг.2. Маяк - загальний вигляд, з гвинтамисаморізами. Фіг.З. Схема установлювання маяка на оштукатурюваній поверхні Виконаний із металевого кутика маяк для оздоблювальних робіт має робочу полицю 1, біля кінців якої виконано отвори 2 для кріпильних деталей; біля кожного з отворів 2 виконано отвори З під гвинти-саморізи, розташовані двома рядами вздовж країв робочої полиці 1 Перпендикулярна робочій полиці 1 полиця 4 кутика з кожного кінця коротша за робочу полицю 1 на відстань, достатню для вільного маніпулювання кріпильними деталями; на полиці 4 встановлено рівень 5 Перед установлюванням маяка в оштукатурю Фіг. 1 Комп'ютерна верстка В Мацєло ваній поверхні 6 виконують отвори 7 діаметром декілька меншим за діаметр отворів 2 під кріпильні деталі на відстані, що дорівнює відстані між отворами 2 на робочій полиці 1 маяка; в отвори 7 може бути вставлено дюбелі 8. Робочу полицю 1 маяка прикладають до оштукатурюваної поверхні 6 таким чином, щоб співпадали отвори 2 і 7, в отвори 2 вставляють гвинти-саморізи 9, які вгвинчують в отвори 7 або дюбелі 8. Гвинти-саморізи 9 притискують робочу полицю маяка до оштукатурюваної поверхні 6 Для регулювання зазору між робочою полицею 1 маяка та оштукатурюваною поверхнею 6 в отвори 3 вгвинчують гвинти-саморізи 10, 11, 12, 13, розташування гвинтів-саморізів 10, 11 і гвинтів-саморізів 12, 13 біля різних кінців робочої полиці, а гвинтів-саморізів 10 (12) і гвинтів-саморізів 11 (13) біля різних країв робочої полиці сприяє правильному розташуванню робочої полиці відносно оштукатурюваної поверхні. Вертикальність або горизонтальність установки маяка перевіряється за допомогою рівня 5 В разі, якщо оштукатурювана поверхня 6 в районі установки гвинтів-саморізів 10, 11, 12, 13 м'яка, під попередньо затуплений кінець гвинта-саморіза 12 підкладають металеву пластину 14 Отвори в оштукатурюваній поверхні може бути виконано побідитовим свердлом електричною дріллю або шуруповертом Спосіб установлювання маяка може бути використано під час оштукатурювання як вертикальних (стіни) так і горизонтальних (стелі) поверхонь, а також під час закріплювання облицювальної плитки. Його застосування сприяє зручності та продуктивності праці. Фіі.2 Підписне Тираж 28 прим Міністерство ОСВЕТИ і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
