Розвантажувальна решітка барабанного млина

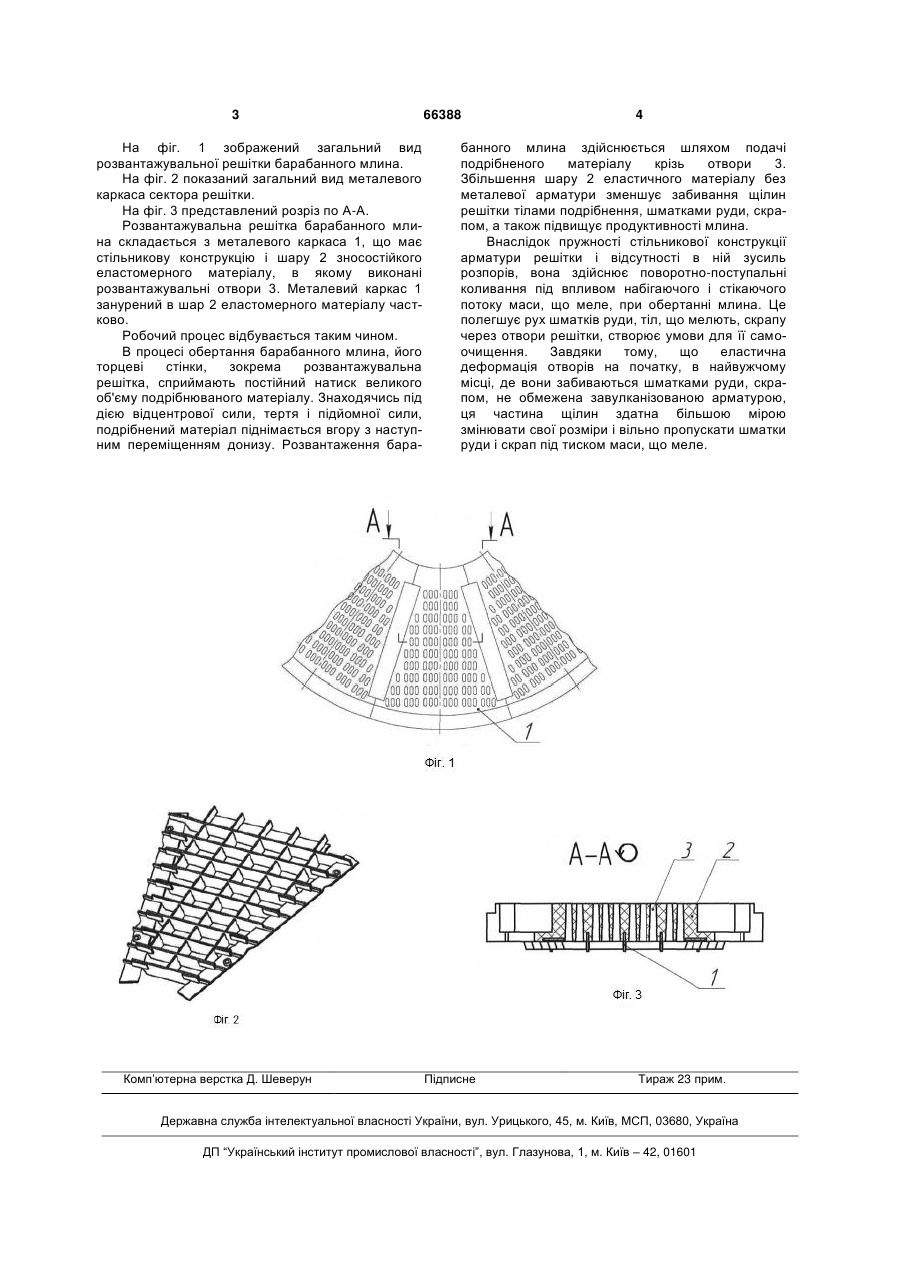

1. Розвантажувальна решітка барабанного млина, що містить металевий каркас і шар зносостійкого еластомерного матеріалу, в якому виконані розвантажувальні отвори, яка відрізняється тим, що металевий каркас має стільникову конструкцію і занурений в шар еластомерного матеріалу частково. 2. Решітка за п. 1, яка відрізняється тим, що металевий каркас занурений в шар еластомерного матеріалу не більше, ніж на 50 % товщини шару. (19) (21) u201113549 (22) 17.11.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ТАТУСЬ ВАДИМ ВІКТОРОВИЧ, ЗОЗУЛЯ РУСЛАН ПЕТРОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕОНІДОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ВАЛСА ГТВ" 3 На фіг. 1 зображений загальний вид розвантажувальної решітки барабанного млина. На фіг. 2 показаний загальний вид металевого каркаса сектора решітки. На фіг. 3 представлений розріз по А-А. Розвантажувальна решітка барабанного млина складається з металевого каркаса 1, що має стільникову конструкцію і шару 2 зносостійкого еластомерного матеріалу, в якому виконані розвантажувальні отвори 3. Металевий каркас 1 занурений в шар 2 еластомерного матеріалу частково. Робочий процес відбувається таким чином. В процесі обертання барабанного млина, його торцеві стінки, зокрема розвантажувальна решітка, сприймають постійний натиск великого об'єму подрібнюваного матеріалу. Знаходячись під дією відцентрової сили, тертя і підйомної сили, подрібнений матеріал піднімається вгору з наступним переміщенням донизу. Розвантаження бара Комп’ютерна верстка Д. Шеверун 66388 4 банного млина здійснюється шляхом подачі подрібненого матеріалу крізь отвори 3. Збільшення шару 2 еластичного матеріалу без металевої арматури зменшує забивання щілин решітки тілами подрібнення, шматками руди, скрапом, а також підвищує продуктивності млина. Внаслідок пружності стільникової конструкції арматури решітки і відсутності в ній зусиль розпорів, вона здійснює поворотно-поступальні коливання під впливом набігаючого і стікаючого потоку маси, що меле, при обертанні млина. Це полегшує рух шматків руди, тіл, що мелють, скрапу через отвори решітки, створює умови для її самоочищення. Завдяки тому, що еластична деформація отворів на початку, в найвужчому місці, де вони забиваються шматками руди, скрапом, не обмежена завулканізованою арматурою, ця частина щілин здатна більшою мірою змінювати свої розміри і вільно пропускати шматки руди і скрап під тиском маси, що меле. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
