Розвантажувальна решітка барабанного млина
Номер патенту: 61830
Опубліковано: 25.07.2011
Автори: Євенко Сергій Леонідович, Пугач Андрій Миколайович, Маркелов Анатолій Євгенович, Дирда Віталій Іларіонович
Формула / Реферат
Розвантажувальна решітка барабанного млина, що виконана у вигляді окремих литих секторів з перфорованими отворами, які розширені в бік виходу матеріалу, яка відрізняється тим, що робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні отвори (щілини) розташовані на різних рівнях, а набір секторів являє собою каскадну поверхню, у якої найвищий ступінь контактує з найнижчим.
Текст

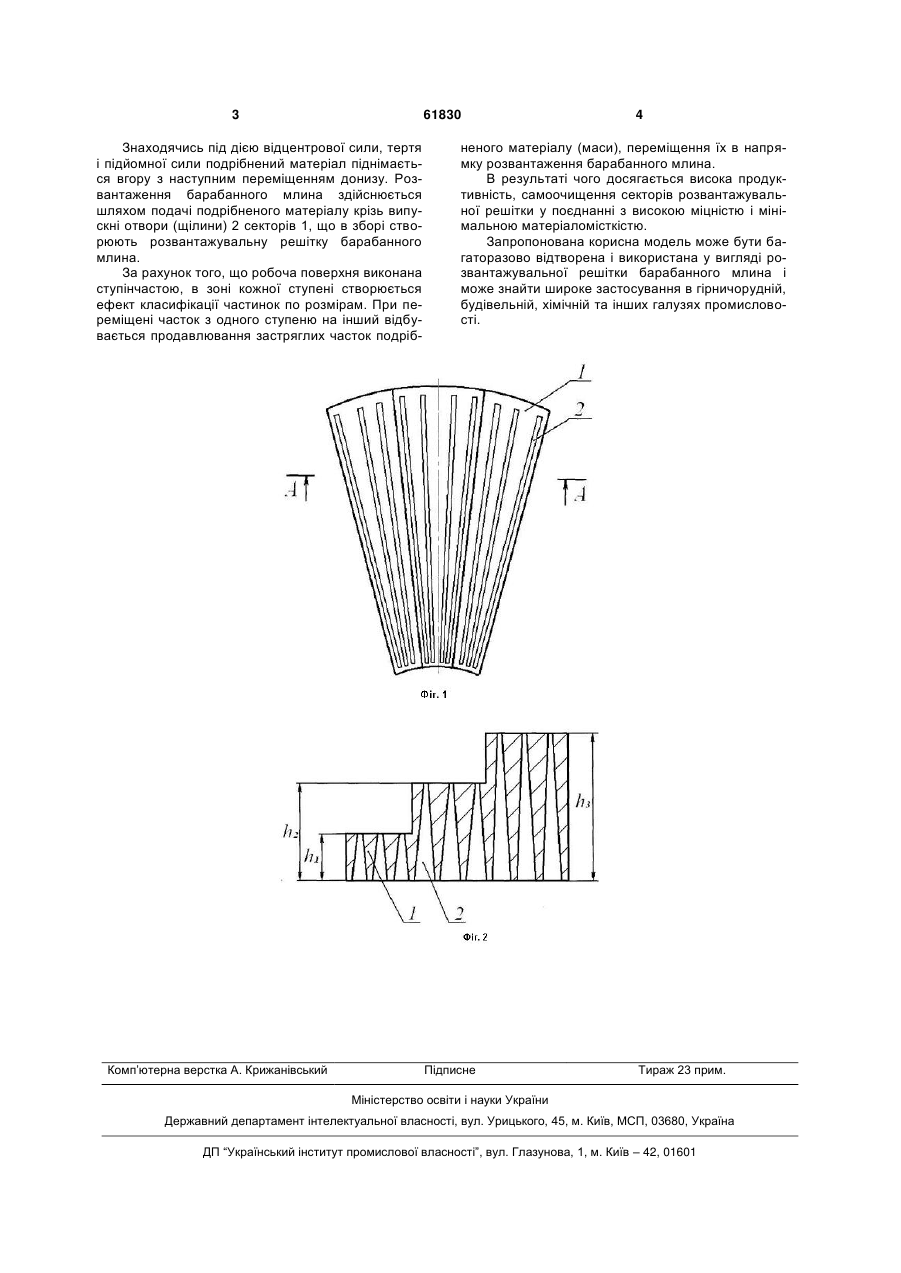

Розвантажувальна решітка барабанного млина, що виконана у вигляді окремих литих секторів з перфорованими отворами, які розширені в бік виходу матеріалу, яка відрізняється тим, що робоча поверхня сектора розвантажувальної решітки виконана ступінчастою, при цьому суміжні отвори (щілини) розташовані на різних рівнях, а набір секторів являє собою каскадну поверхню, у якої найвищий ступінь контактує з найнижчим. (19) (21) u201101742 (22) 14.02.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, МАРКЕЛОВ АНАТОЛІЙ ЄВГЕНОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕОНІДОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, МАРКЕЛОВ АНАТОЛІЙ ЄВГЕНОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕОНІДОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ 3 61830 Знаходячись під дією відцентрової сили, тертя і підйомної сили подрібнений матеріал піднімається вгору з наступним переміщенням донизу. Розвантаження барабанного млина здійснюється шляхом подачі подрібненого матеріалу крізь випускні отвори (щілини) 2 секторів 1, що в зборі створюють розвантажувальну решітку барабанного млина. За рахунок того, що робоча поверхня виконана ступінчастою, в зоні кожної ступені створюється ефект класифікації частинок по розмірам. При переміщені часток з одного ступеню на інший відбувається продавлювання застряглих часток подріб Комп’ютерна верстка А. Крижанівський 4 неного матеріалу (маси), переміщення їх в напрямку розвантаження барабанного млина. В результаті чого досягається висока продуктивність, самоочищення секторів розвантажувальної решітки у поєднанні з високою міцністю і мінімальною матеріаломісткістю. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді розвантажувальної решітки барабанного млина і може знайти широке застосування в гірничорудній, будівельній, хімічній та інших галузях промисловості. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRattler unloading screen
Автори англійськоюDyrda Vitalii Ilarionovych, Markelov Anatolii Yevhenovych, Yevenko Serhii Leonidovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюРазгрузочная решетка барабанной мельницы
Автори російськоюДирда Виталий Илларионович, Маркелов Анатолий Евгеньевич, Евенко Сергей Леонидович, Пугач Андрей Николаевич
МПК / Мітки
МПК: B02C 17/18
Мітки: барабанного, решітка, розвантажувальна, млина
Код посилання
