Маніпулятор доїльного апарата
Формула / Реферат
Відомий маніпулятор доїльного апарата, який включає головну ланку, на якій закріплено пневмоциліндр відведення, шток якого з'єднаний з проміжною ланкою, на якій встановлено пневмоциліндр додоювання, шток якого з'єднаний з водилом, до кінця якого приєднаний колектор підвісної частини доїльного апарата, який відрізняється тим, що включає шарнірний фіксатор, який з'єднує водило з верхньою та нижньою рамками, між якими рухомо встановлені пластини, в яких закріплені доїльні стакани.
Текст

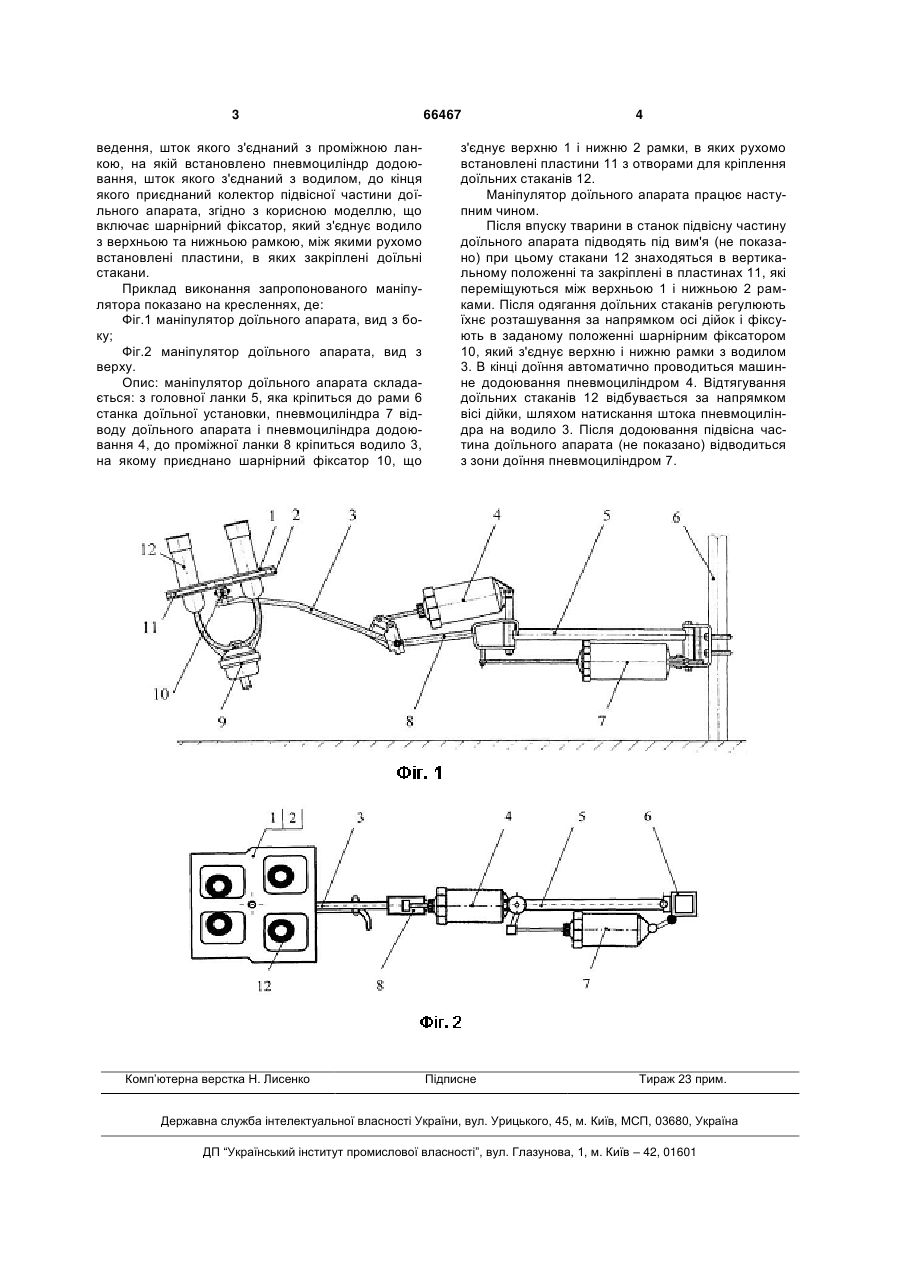

Відомий маніпулятор доїльного апарата, який включає головну ланку, на якій закріплено пневмоциліндр відведення, шток якого з'єднаний з 3 ведення, шток якого з'єднаний з проміжною ланкою, на якій встановлено пневмоциліндр додоювання, шток якого з'єднаний з водилом, до кінця якого приєднаний колектор підвісної частини доїльного апарата, згідно з корисною моделлю, що включає шарнірний фіксатор, який з'єднує водило з верхньою та нижньою рамкою, між якими рухомо встановлені пластини, в яких закріплені доїльні стакани. Приклад виконання запропонованого маніпулятора показано на кресленнях, де: Фіг.1 маніпулятор доїльного апарата, вид з боку; Фіг.2 маніпулятор доїльного апарата, вид з верху. Опис: маніпулятор доїльного апарата складається: з головної ланки 5, яка кріпиться до рами 6 станка доїльної установки, пневмоциліндра 7 відводу доїльного апарата і пневмоциліндра додоювання 4, до проміжної ланки 8 кріпиться водило 3, на якому приєднано шарнірний фіксатор 10, що Комп’ютерна верстка Н. Лисенко 66467 4 з'єднує верхню 1 і нижню 2 рамки, в яких рухомо встановлені пластини 11 з отворами для кріплення доїльних стаканів 12. Маніпулятор доїльного апарата працює наступним чином. Після впуску тварини в станок підвісну частину доїльного апарата підводять під вим'я (не показано) при цьому стакани 12 знаходяться в вертикальному положенні та закріплені в пластинах 11, які переміщуються між верхньою 1 і нижньою 2 рамками. Після одягання доїльних стаканів регулюють їхнє розташування за напрямком осі дійок і фіксують в заданому положенні шарнірним фіксатором 10, який з'єднує верхню і нижню рамки з водилом 3. В кінці доїння автоматично проводиться машинне додоювання пневмоциліндром 4. Відтягування доїльних стаканів 12 відбувається за напрямком вісі дійки, шляхом натискання штока пневмоциліндра на водило 3. Після додоювання підвісна частина доїльного апарата (не показано) відводиться з зони доїння пневмоциліндром 7. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюManipulator of milking unit
Автори англійськоюReznikov Ihor Volodymyrovych
Назва патенту російськоюМанипулятор доильного аппарата
Автори російськоюРезников Игорь Владимирович
МПК / Мітки
МПК: A01J 5/00
Мітки: апарата, доїльного, маніпулятор
