Електромагнітний пульсатор доїльного апарата

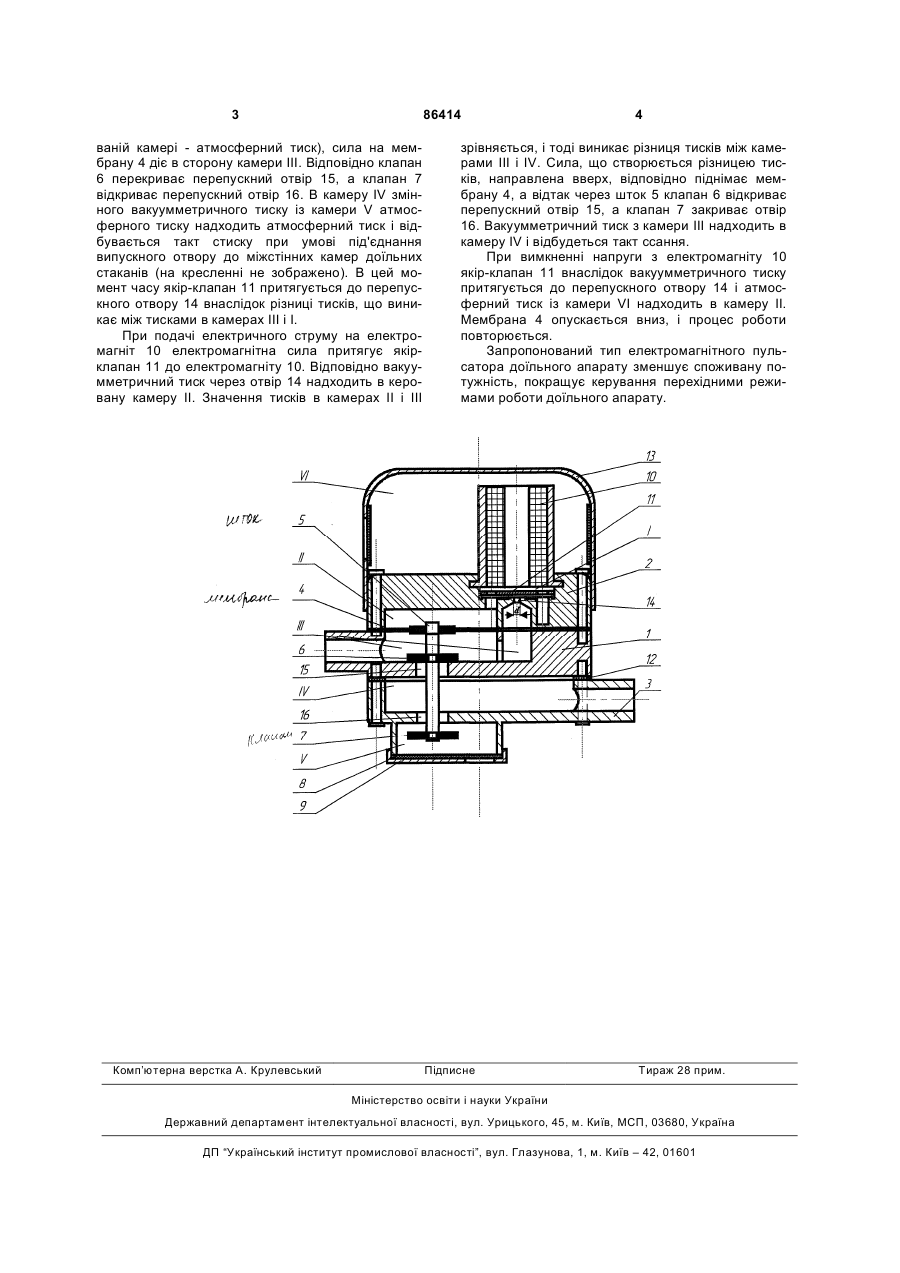

Електромагнітний пульсатор доїльного апарата, що містить електромагніт, корпус, якір-клапан, який відрізняється тим, що додатково містить керуючу камеру, керовану камеру, мембрану, шток, при цьому якір-клапан розміщений в керуючій камері з перепускним отвором діаметра d і виконаний з можливістю керування мембраною в керованій камері, причому привід клапанів здійснений через шток, який приведений в рух мембраною. (19) (21) a200613002 (22) 11.12.2006 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ДМИТРІВ ВАСИЛЬ ТАРАСОВИЧ, UA, ТКАЧИШИН РОМАН СТЕФАНОВИЧ, UA, БАНГА ВАСИЛЬ ІВАНОВИЧ, UA (73) ДМИТРІВ ВАСИЛЬ ТАРАСОВИЧ, UA (56) RU 2075928, 27.03.1997 SU 1510786, 30.09.1989 SU 242577, 25.04.1969 UA 28645, 16.10.2000 3 86414 ваній камері - атмосферний тиск), сила на мембрану 4 діє в сторону камери III. Відповідно клапан 6 перекриває перепускний отвір 15, а клапан 7 відкриває перепускний отвір 16. В камеру IV змінного вакуумметричного тиску із камери V атмосферного тиску надходить атмосферний тиск і відбувається такт стиску при умові під'єднання випускного отвору до міжстінних камер доїльних стаканів (на кресленні не зображено). В цей момент часу якір-клапан 11 притягується до перепускного отвору 14 внаслідок різниці тисків, що виникає між тисками в камерах III і І. При подачі електричного струму на електромагніт 10 електромагнітна сила притягує якірклапан 11 до електромагніту 10. Відповідно вакуумметричний тиск через отвір 14 надходить в керовану камеру II. Значення тисків в камерах II і III Комп’ютерна верстка А. Крулевський 4 зрівняється, і тоді виникає різниця тисків між камерами III і IV. Сила, що створюється різницею тисків, направлена вверх, відповідно піднімає мембрану 4, а відтак через шток 5 клапан 6 відкриває перепускний отвір 15, а клапан 7 закриває отвір 16. Вакуумметричний тиск з камери III надходить в камеру IV і відбудеться такт ссання. При вимкненні напруги з електромагніту 10 якір-клапан 11 внаслідок вакуумметричного тиску притягується до перепускного отвору 14 і атмосферний тиск із камери VI надходить в камеру II. Мембрана 4 опускається вниз, і процес роботи повторюється. Запропонований тип електромагнітного пульсатора доїльного апарату зменшує споживану потужність, покращує керування перехідними режимами роботи доїльного апарату. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
