Установка для формування деталей швейних виробів об’ємної форми вакуумно-рідинним способом

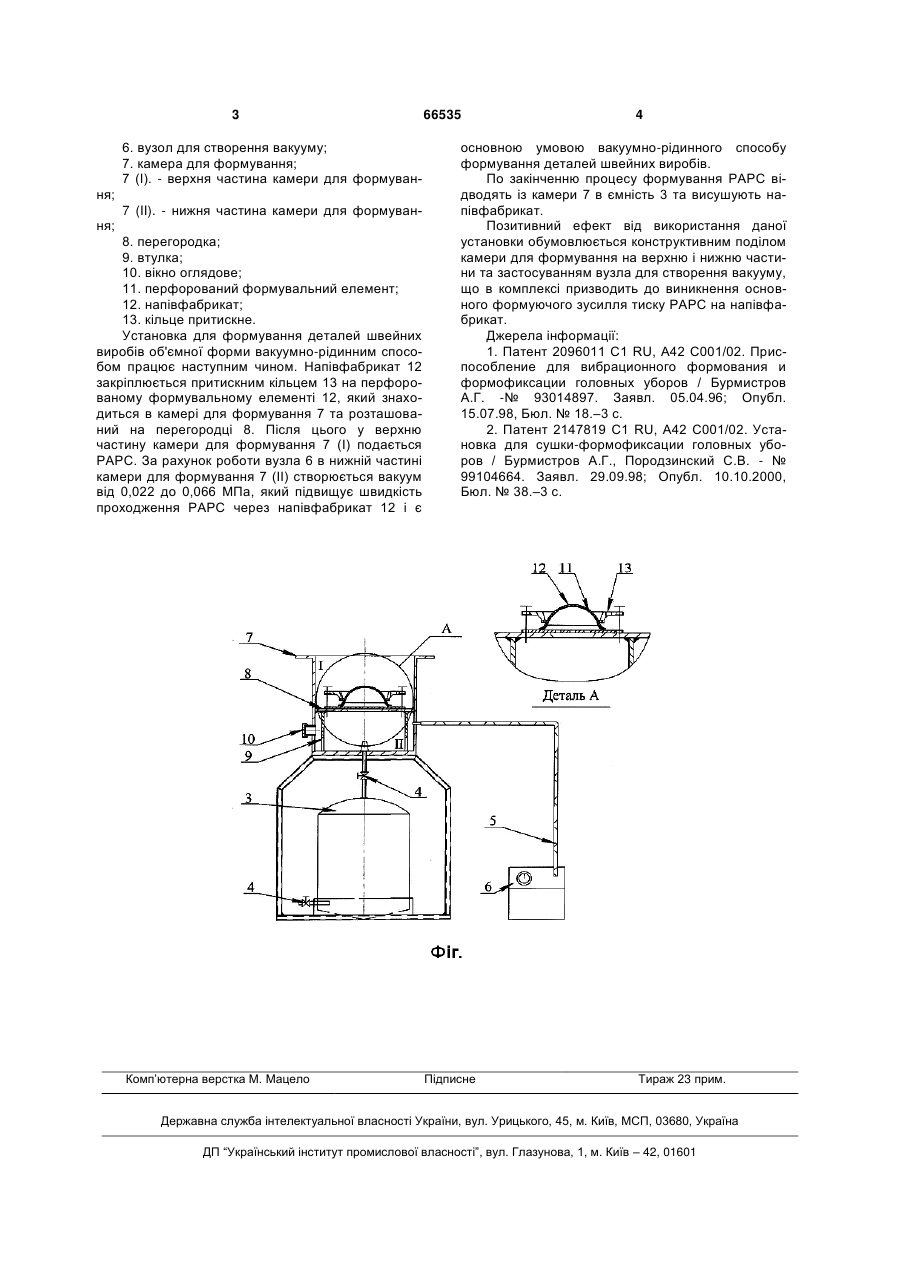

Установка для формування деталей швейних виробів об'ємної форми вакуумно-рідинним способом, яка містить камеру для формування, що розділена на верхню та нижню частини перегородкою, на якій розміщено перфорований формувальний елемент, отвір з'єднаний з трубопроводом для відведення рідинно-активного робочого середовища (РАРС), яка відрізняється тим, що оснащена вузлом для створення вакууму в нижній частині камери для формування. (19) (21) u201107076 (22) 06.06.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БАТАРОВСЬКА МАРИНА ВАЛЕНТИНІВНА, КУЩЕВСЬКИЙ МИКОЛА ОЛЕКСАНДРОВИЧ, СІДЛЕЦЬКИЙ ІГОР ОЛЕКСАНДРОВИЧ, БАТАРОВСЬКИЙ ВАЛЕНТИН ВАСИЛЬОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 6. вузол для створення вакууму; 7. камера для формування; 7 (І). - верхня частина камери для формування; 7 (II). - нижня частина камери для формування; 8. перегородка; 9. втулка; 10. вікно оглядове; 11. перфорований формувальний елемент; 12. напівфабрикат; 13. кільце притискне. Установка для формування деталей швейних виробів об'ємної форми вакуумно-рідинним способом працює наступним чином. Напівфабрикат 12 закріплюється притискним кільцем 13 на перфорованому формувальному елементі 12, який знаходиться в камері для формування 7 та розташований на перегородці 8. Після цього у верхню частину камери для формування 7 (І) подається РАРС. За рахунок роботи вузла 6 в нижній частині камери для формування 7 (II) створюється вакуум від 0,022 до 0,066 МПа, який підвищує швидкість проходження РАРС через напівфабрикат 12 і є Комп’ютерна верстка М. Мацело 66535 4 основною умовою вакуумно-рідинного способу формування деталей швейних виробів. По закінченню процесу формування РАРС відводять із камери 7 в ємність 3 та висушують напівфабрикат. Позитивний ефект від використання даної установки обумовлюється конструктивним поділом камери для формування на верхню і нижню частини та застосуванням вузла для створення вакууму, що в комплексі призводить до виникнення основного формуючого зусилля тиску РАРС на напівфабрикат. Джерела інформації: 1. Патент 2096011 С1 RU, A42 С001/02. Приспособление для вибрационного формования и формофиксации головных уборов / Бурмистров А.Г. -№ 93014897. Заявл. 05.04.96; Опубл. 15.07.98, Бюл. № 18.–3 с. 2. Патент 2147819 C1 RU, А42 С001/02. Установка для сушки-формофиксации головных уборов / Бурмистров А.Г., Породзинский С.В. - № 99104664. Заявл. 29.09.98; Опубл. 10.10.2000, Бюл. № 38.–3 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
