Спосіб комп’ютерної обробки трасерних зображень для визначення кількісних та якісних характеристик потоків рідини або газу
Номер патенту: 66820
Опубліковано: 25.01.2012
Автори: Мочалін Євген Валентинович, Мочалін Олександр Євгенович, Гонтовий Сергій Вікторович
Формула / Реферат
1. Спосіб комп’ютерної обробки трасерних зображень для визначення кількісних та якісних характеристик потоків рідини або газу, що включає розрахунок та побудову двовимірного розподілу полів швидкостей за даними обробки пари трасерних зображень потоку рідини або газу, отриманих шляхом реєстрації кроскореляційною камерою світла, що випромінюється імпульсним лазером і відображається трасерами, який відрізняється тим, що в процесі обробки пари трасерних зображень потоків рідини або газу, будують реконструйоване зображення за допомогою визначення зсуву кожного піксела першого кадру.
2. Спосіб за п. 1, який відрізняється тим, що для побудови реконструйованого зображення, що має мінімальну відміну від першого кадру, використовують метод градієнтного спуску та генетичний алгоритм.
Текст

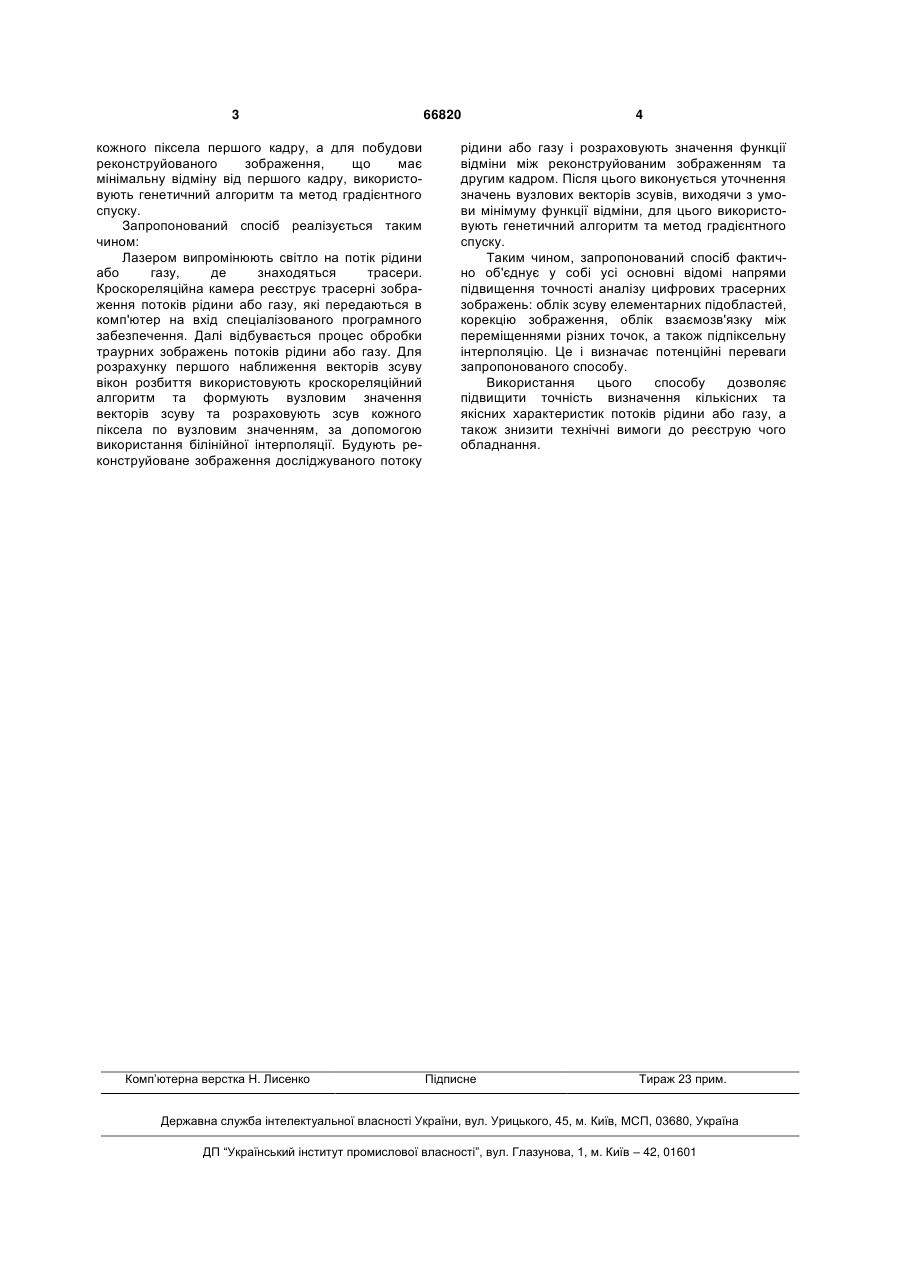

1. Спосіб комп’ютерної обробки трасерних зображень для визначення кількісних та якісних характеристик потоків рідини або газу, що включає розрахунок та побудову двовимірного розподілу полів швидкостей за даними обробки пари трасер 3 кожного піксела першого кадру, а для побудови реконструйованого зображення, що має мінімальну відміну від першого кадру, використовують генетичний алгоритм та метод градієнтного спуску. Запропонований спосіб реалізується таким чином: Лазером випромінюють світло на потік рідини або газу, де знаходяться трасери. Кроскореляційна камера реєструє трасерні зображення потоків рідини або газу, які передаються в комп'ютер на вхід спеціалізованого програмного забезпечення. Далі відбувається процес обробки траурних зображень потоків рідини або газу. Для розрахунку першого наближення векторів зсуву вікон розбиття використовують кроскореляційний алгоритм та формують вузловим значення векторів зсуву та розраховують зсув кожного піксела по вузловим значенням, за допомогою використання білінійної інтерполяції. Будують реконструйоване зображення досліджуваного потоку Комп’ютерна верстка Н. Лисенко 66820 4 рідини або газу і розраховують значення функції відміни між реконструйованим зображенням та другим кадром. Після цього виконується уточнення значень вузлових векторів зсувів, виходячи з умови мінімуму функції відміни, для цього використовують генетичний алгоритм та метод градієнтного спуску. Таким чином, запропонований спосіб фактично об'єднує у собі усі основні відомі напрями підвищення точності аналізу цифрових трасерних зображень: облік зсуву елементарних підобластей, корекцію зображення, облік взаємозв'язку між переміщеннями різних точок, а також підпіксельну інтерполяцію. Це і визначає потенційні переваги запропонованого способу. Використання цього способу дозволяє підвищити точність визначення кількісних та якісних характеристик потоків рідини або газу, а також знизити технічні вимоги до реєструю чого обладнання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюComputer processing method for image tracer to determine quantative and quality characteristics of liquid and gas flows
Автори англійськоюMochalin Oleksandr Yevhenovych, Hontovyi Serhii Viktorovych, Mochalin Yevhen Valentynovych
Назва патенту російськоюСпособ компьютерной обработки трассерных изображений для определения количественных и качественных характеристик потоков жидкости или газа
Автори російськоюМочалин Александр Евгеньевич, Гонтовой Сергей Викторович, Мочалин Евгений Валентинович
МПК / Мітки
МПК: G06T 7/20
Мітки: кількісних, спосіб, рідини, потоків, визначення, обробки, характеристик, трасерних, зображень, комп'ютерної, газу, якісних
