Ротаційний компресор з системою регулювання тиску

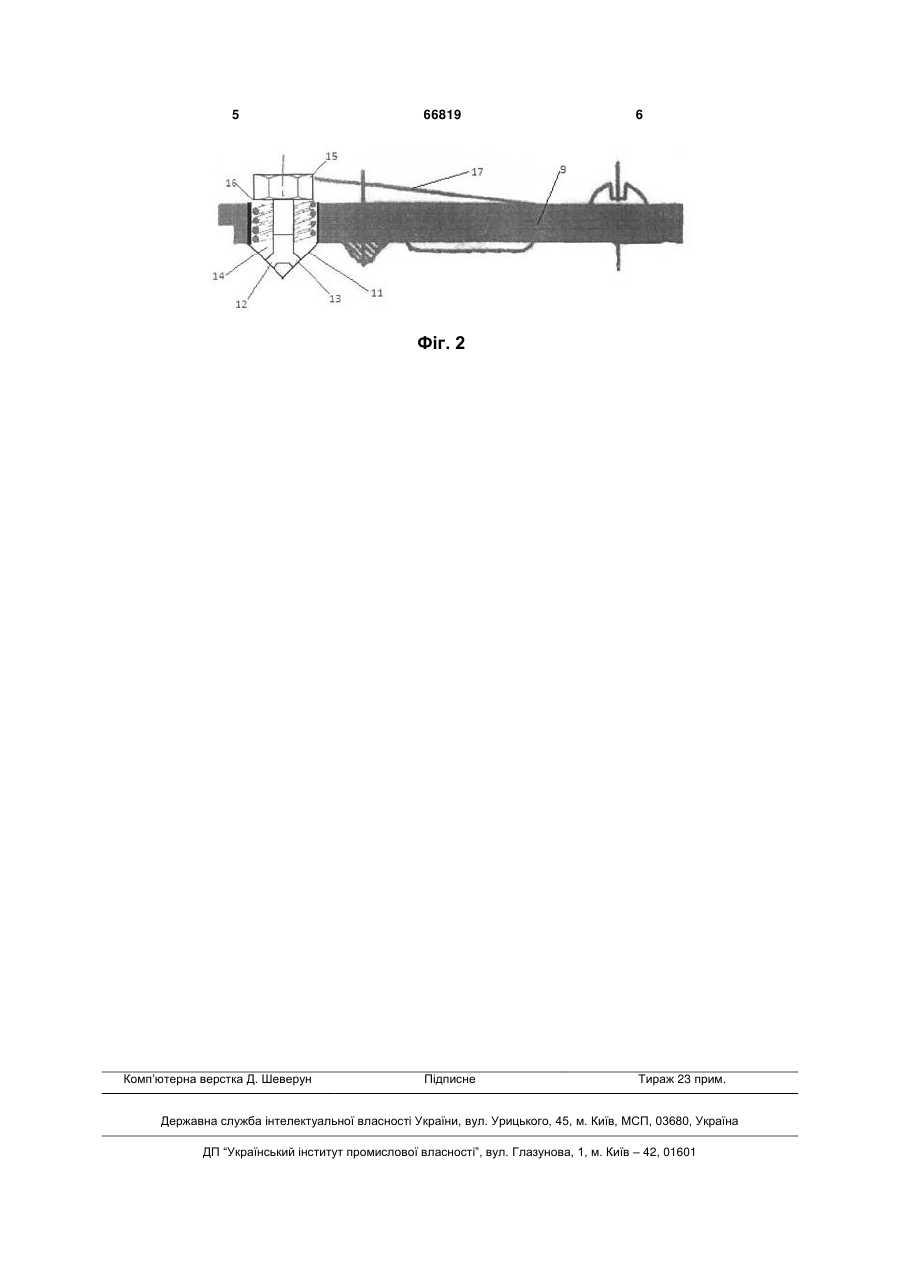

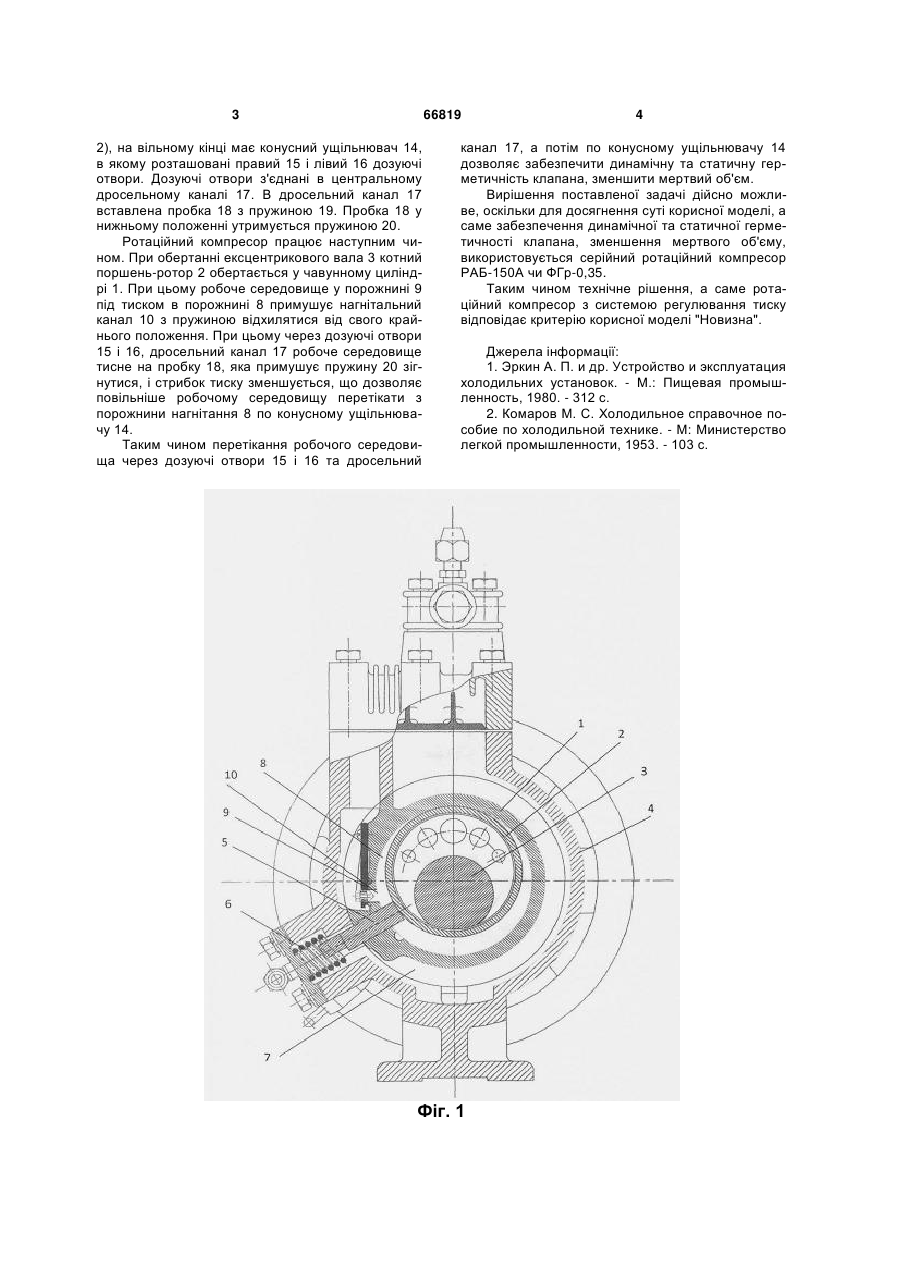

Ротаційний компресор з системою регулювання тиску, що включає чавунний циліндр, поршеньротор, ексцентриковий вал, корпус компресора порожнини всмоктування та нагнітання, нагнітальний клапан, який відрізняється тим, що нагнітальний клапан на вільному кінці оснащений конусним ущільнювачем, в якому розташовані правий та лівий дозуючі отвори, які з'єднані центральним дросельним каналом, в якому розташована пробка з можливістю фіксування плоскою пружиною. UA (21) u201104670 (22) 15.04.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ПЕТРОВ ЛЕОНІД МИКОЛАЙОВИЧ, ДАНДАЛ РАЕД САЛЕХОВИЧ, ВДОВИЧЕНКО ГІЙ ЮРІЙОВИЧ (73) ПЕТРОВ ЛЕОНІД МИКОЛАЙОВИЧ, ДАНДАЛ РАЕД САЛЕХОВИЧ, ВДОВИЧЕНКО ГІЙ ЮРІЙОВИЧ 2 (19) 1 3 66819 2), на вільному кінці має конусний ущільнювач 14, в якому розташовані правий 15 і лівий 16 дозуючі отвори. Дозуючі отвори з'єднані в центральному дросельному каналі 17. В дросельний канал 17 вставлена пробка 18 з пружиною 19. Пробка 18 у нижньому положенні утримується пружиною 20. Ротаційний компресор працює наступним чином. При обертанні ексцентрикового вала 3 котний поршень-ротор 2 обертається у чавунному циліндрі 1. При цьому робоче середовище у порожнині 9 під тиском в порожнині 8 примушує нагнітальний канал 10 з пружиною відхилятися від свого крайнього положення. При цьому через дозуючі отвори 15 і 16, дросельний канал 17 робоче середовище тисне на пробку 18, яка примушує пружину 20 зігнутися, і стрибок тиску зменшується, що дозволяє повільніше робочому середовищу перетікати з порожнини нагнітання 8 по конусному ущільнювачу 14. Таким чином перетікання робочого середовища через дозуючі отвори 15 і 16 та дросельний 4 канал 17, а потім по конусному ущільнювачу 14 дозволяє забезпечити динамічну та статичну герметичність клапана, зменшити мертвий об'єм. Вирішення поставленої задачі дійсно можливе, оскільки для досягнення суті корисної моделі, а саме забезпечення динамічної та статичної герметичності клапана, зменшення мертвого об'єму, використовується серійний ротаційний компресор РАБ-150А чи ФГр-0,35. Таким чином технічне рішення, а саме ротаційний компресор з системою регулювання тиску відповідає критерію корисної моделі "Новизна". Джерела інформації: 1. Эркин А. П. и др. Устройство и эксплуатация холодильних установок. - М.: Пищевая промышленность, 1980. - 312 с. 2. Комаров М. С. Холодильное справочное пособие по холодильной технике. - М: Министерство легкой промышленности, 1953. - 103 с. Фіг. 1 5 66819 6 Фіг. 2 Комп’ютерна верстка Д. Шеверун Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
