Наконечник кисневої фурми
Номер патенту: 66827
Опубліковано: 25.01.2012
Автори: Пеклич Михайло Михайлович, Набоков Валерій Олександрович, Тишлек Андрій Олександрович, Баранов Андрій Олександрович, Чернятевич Анатолій Григорович
Формула / Реферат
1. Наконечник кисневої фурми для продувки металу в конвертері, що містить сферичні головки, обойми, тангенціально розміщені сопла й центральне сопло, який відрізняється тим, що осі ділянок зовнішньої поверхні кожного тангенціально розміщеного сопла виконані нормально дотичними площинам головки й обойми в точках перетинання осей цих ділянок із поверхнями головки й обойми.
2. Наконечник кисневої фурми за п. 1, який відрізняється тим, що торець кожного сопла виконаний перпендикулярно радіусу криволінійної поверхні головки, а отвори в обоймі, вісь ділянки зовнішньої поверхні кожного сопла, що з'єднуються з обоймою, виконані вертикально.
3. Наконечник кисневої фурми за п. 1, який відрізняється тим, що ділянки зовнішньої поверхні сопел обладнано буртами, перпендикулярно поверхням, що перекривають зазор між отворами головки й обойми з поверхнями сопел.
Текст

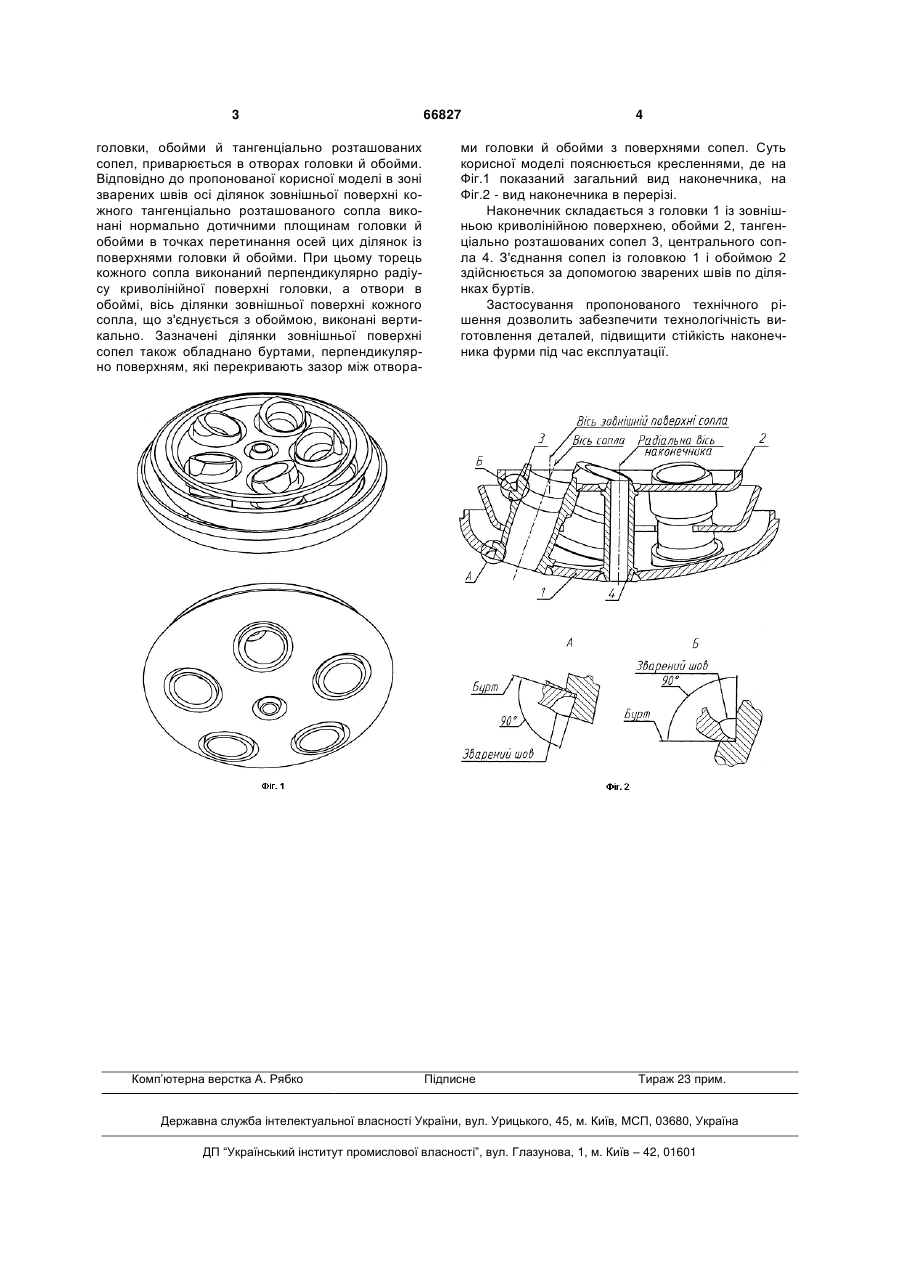

1. Наконечник кисневої фурми для продувки металу в конвертері, що містить сферичні головки, обойми, тангенціально розміщені сопла й центральне сопло, який відрізняється тим, що осі діля 3 головки, обойми й тангенціально розташованих сопел, приварюється в отворах головки й обойми. Відповідно до пропонованої корисної моделі в зоні зварених швів осі ділянок зовнішньої поверхні кожного тангенціально розташованого сопла виконані нормально дотичними площинам головки й обойми в точках перетинання осей цих ділянок із поверхнями головки й обойми. При цьому торець кожного сопла виконаний перпендикулярно радіусу криволінійної поверхні головки, а отвори в обоймі, вісь ділянки зовнішньої поверхні кожного сопла, що з'єднується з обоймою, виконані вертикально. Зазначені ділянки зовнішньої поверхні сопел також обладнано буртами, перпендикулярно поверхням, які перекривають зазор між отвора Комп’ютерна верстка А. Рябко 66827 4 ми головки й обойми з поверхнями сопел. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вид наконечника, на Фіг.2 - вид наконечника в перерізі. Наконечник складається з головки 1 із зовнішньою криволінійною поверхнею, обойми 2, тангенціально розташованих сопел 3, центрального сопла 4. З'єднання сопел із головкою 1 і обоймою 2 здійснюється за допомогою зварених швів по ділянках буртів. Застосування пропонованого технічного рішення дозволить забезпечити технологічність виготовлення деталей, підвищити стійкість наконечника фурми під час експлуатації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOxygen tuyere tip
Автори англійськоюPeklich Mykhailo Mykhailovych, Cherniatevych Anatolii Hryhorovych, Nabokov Valerii Oleksandrovych, Baranov Andrii Oleksandrovych, Tyshlek Andrii Oleksandrovych
Назва патенту російськоюНаконечник кислородной фурмы
Автори російськоюПеклич Михаил Михайлович, Чернятевич Анатолий Григорьевич, Набоков Валерий Александрович, Баранов Андрей Александрович, Тишлек Андрей Александрович
МПК / Мітки
МПК: C21C 5/48
Мітки: фурми, кисневої, наконечник
