Пристрій для оцінки процесу тертя і зношування матеріалів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66940

Опубліковано: 25.01.2012

Автори: Сєліверстов Ігор Анатолійович, Смірнов Ігор Володимирович, Уваров Володимир Анатолійович

Завантажити PDF файл.

Формула / Реферат

Текст

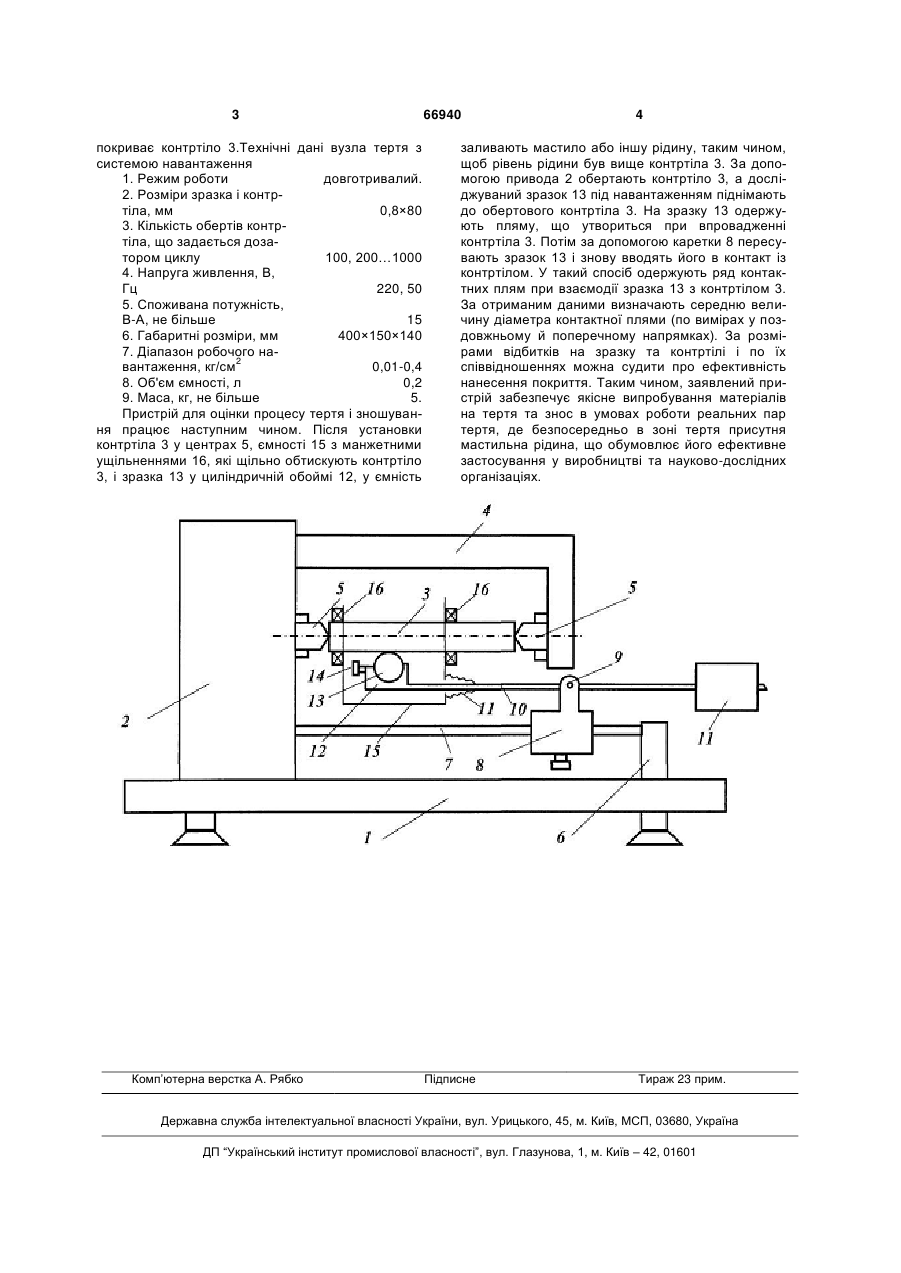

Пристрій для оцінки процесу тертя і зношування матеріалів, що містить контртіло і зразок, виконані у вигляді двох схрещених циліндрів, який відрізняється тим, що зона тертя контртіла і зразка оснащена ємністю для випробування в мастильних та інших середовищах. (19) (21) u201108072 (22) 29.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) СЄЛІВЕРСТОВ ІГОР АНАТОЛІЙОВИЧ, УВАРОВ ВОЛОДИМИР АНАТОЛІЙОВИЧ, СМИРНОВ ІГОР ВОЛОДИМИРОВИЧ 3 покриває контртіло 3.Технічні дані вузла тертя з системою навантаження 1. Режим роботи довготривалий. 2. Розміри зразка і контртіла, мм 0,8×80 3. Кількість обертів контртіла, що задається дозатором циклу 100, 200…1000 4. Напруга живлення, В, Гц 220, 50 5. Споживана потужність, В-А, не більше 15 6. Габаритні розміри, мм 400×150×140 7. Діапазон робочого на2 вантаження, кг/см 0,01-0,4 8. Об'єм ємності, л 0,2 9. Маса, кг, не більше 5. Пристрій для оцінки процесу тертя і зношування працює наступним чином. Після установки контртіла 3 у центрах 5, ємності 15 з манжетними ущільненнями 16, які щільно обтискують контртіло 3, і зразка 13 у циліндричній обоймі 12, у ємність Комп’ютерна верстка А. Рябко 66940 4 заливають мастило або іншу рідину, таким чином, щоб рівень рідини був вище контртіла 3. За допомогою привода 2 обертають контртіло 3, а досліджуваний зразок 13 під навантаженням піднімають до обертового контртіла 3. На зразку 13 одержують пляму, що утвориться при впровадженні контртіла 3. Потім за допомогою каретки 8 пересувають зразок 13 і знову вводять його в контакт із контртілом. У такий спосіб одержують ряд контактних плям при взаємодії зразка 13 з контртілом 3. За отриманим даними визначають середню величину діаметра контактної плями (по вимірах у поздовжньому й поперечному напрямках). За розмірами відбитків на зразку та контртілі і по їх співвідношеннях можна судити про ефективність нанесення покриття. Таким чином, заявлений пристрій забезпечує якісне випробування матеріалів на тертя та знос в умовах роботи реальних пар тертя, де безпосередньо в зоні тертя присутня мастильна рідина, що обумовлює його ефективне застосування у виробництві та науково-дослідних організаціях. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for evaluation of process of friction and wear of materials

Автори англійською

Sieliverstov Ihor Anatoliiovych, Uvarov Volodymyr Anatoliiovych, Smirnov Ihor Volodymyrovych

Назва патенту російською

Устройство для оценки процесса трения и изнашивания материалов

Автори російською

Селиверстов Игорь Анатольевич, Уваров Владимир Анатолиевич, Смирнов Игорь Владимирович

МПК / Мітки

МПК: G01N 13/00

Мітки: тертя, оцінки, зношування, матеріалів, процесу, пристрій
