Спосіб обробітку грунту

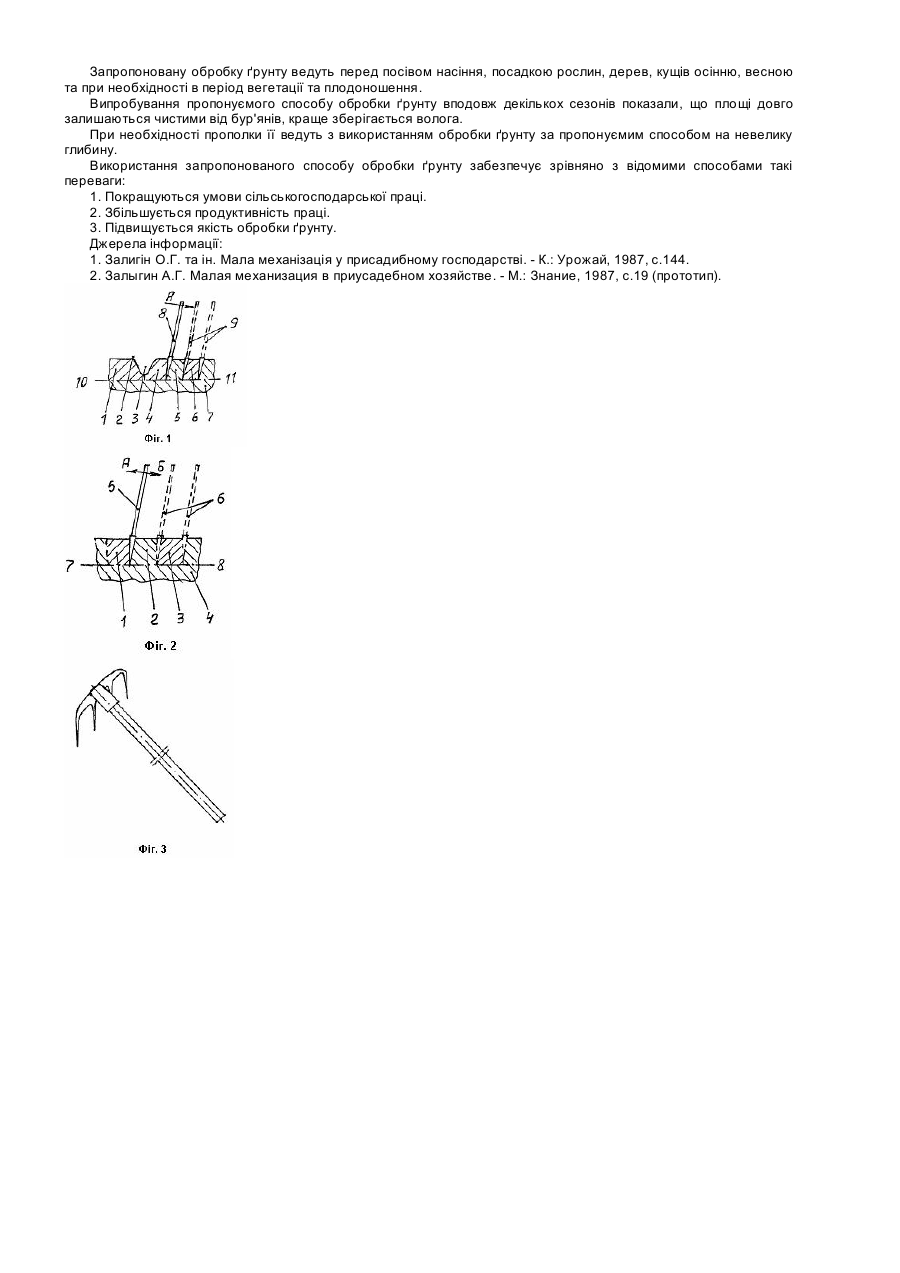

Винахід відноситься до області агротехніки, зокрема до способу обробки ґрунту, наприклад для вирощування сільгоспкультур, в садівництві. Відомий спосіб обробки ґрунту перекопкою (лопатами, вилами) рядами шириною до 20см з переміщенням пласта ґрунту перекопуємого ряду на невелику відстань (5-10см) в напрямі скопаної площі. При цьому перекопуємий ряд кладуть під кутом 0-180° в залежності від вимоги наступного рихлення, а також від величини та кількості бур'янів [1]. Великі бур'яни вибирають з ґрунту руками до та після рихлення, а малі в основному після рихлення і то тільки з поверхні. Повне видалення малих бур'янів практично не можливе. Недоліки даного способу в трудомісткості, малі продуктивності праці та низькій якості обробки ґрунту. Малі бур'яни залишаються в ґрунті і скоро виростають. Найбільш близьким по технічній сущі до заявляємого винаходу є вибраний як прототип спосіб обробки ґрунту, показаний на фіг.1, перекопкою (лопатами, вилами 8) рядами шириною до 20см з переміщенням пласта ґрунту перекопуємого ряду 4 на відстань 20-30см в напрямі скопаної площі 1 в місце 2. При цьому перекопуємий пласт кладуть без перевернення або з переверненням під кутом 0-180° [2] . Перевага даного способу в тім, що утворена канава 3 від підняття та переміщення перекопаного попереднього ряду, полегшує відрізання і відрив пласта ряду 4 від бокового і нижнього неперекопуємого основного масиву ґрунту 7 за допомогою інструмента 8, який нахиляють по стрілці А, а також, що дозволяє вести глибоку перекопку і перекопаний пласт легше розпадається на схилі, канави 3, бистріше і краще вибираються бур'яни. Недоліками є те, що для виконання операцій за даним способом потрібні значні затрати сип для підняття на потрібну висоту та перенесення на 20-30см ґрунту перекопуємого ряду, неефективність видалення бур'янів непристосованими для цієї цілі інструментами перекопки. При наявності бур'янів втомленість в роботі настає особливо швидко, т. я. треба постійно нагинатися для ручного збору підкопаних бур'янів, ручного витрясання землі з їх коріння. Малі бур'яни збирати даже при рихленні дуже тяжко і вони залишаються в ґрунті, скоро виростають. Прополка сапами неефективна, т. я. глибоко коріння зрізається тільки зверху, малі бур'яни залишаються у переміщеному сапою шарі і знову ростуть. Метою запропонованого способу обробки ґрунту є покращення умов праці, підвищення продуктивності і досягнення високої якості обробки ґрунту. Поставлена мета досягається тим, що у відомому способі обробки ґрунту, полягаючому в перекопці (лопатами, вилами) рядами з відрізом перекопуємого участка ряда від бокового та нижче лежачого масиву ґрунту і наступному рихленні, перекопку ведуть без зміни положення перекопуємого пласта. Потрібна структура ґрунту, звільнення його від бур'янів на любу глибину перекопки здійснюються - режимами операцій та конструкцією рихлителя. Іншими відомими інструментами ефективно всі операції по заявляємому способу виконати неможливо. Режими перекопки і рихлення вибираються в залежності від властивостей перекопуємого ґрунту та потреби до якості обробленого ґрунту. Такий підхід існує також при виборі ширини захвату інструментом при перекопці. Зрівняльний аналіз заявляємого рішення з прототипом показує, що заявляємий спосіб відрізняється від відомого тим, що перекопку ведуть без зміни положення перекопуємого пласта. Таким чином, заявляємий спосіб відповідає критерію винаходу "новизна". У відомих способах обробки ґрунту повне видалення всіх видів бур'янів із всього оброблюваного пласта є трудомісткою операцією, т. я. виконують рихлення непристосованими для цієї цілі перекопуючими інструментами та ручним збором бур'янів. З заявляемому способі забезпечуються умови праці аналогічні більше сприятливим умовам праці у промисловості. За допомогою запропонованих взаємозв’язаних операцій перекопки та рихлення, а також можливості широкого вибору режимів цих операцій досягається видалення всіх видів бур'янів без нахилення виконуючого роботу. Це дозволяє зробити висновок про відповідність заявляємого способу критерію "суттєві різниці". На фіг.1 показано спосіб обробки ґрунту по прототипу. На фіг.2 приведено пропонуємий спосіб обробки ґрунту. На фіг.3 показано рихлитель. Пропонуємий спосіб обробки ґрунту реалізований таким образом. Перекопку ведуть як показано на фіг.2, В ситуації на чертежі перекопку пласта ряда 1 ведуть інструментом 5 (штикова лопата, вила та ін.), які вводять в ґрунт на глибину перекопки, держак нахиляють по стрілці Б на кут близько 30° для відрізання захвату ряда 1 від бокового та неперекопуємого масиву 4 пласта. Держак інструмента 5 повертають в попереднє положення, інструмент перекопки виводять із ґрунту і операцію перекопки повторяють по ряду 1 та по рядам 2, 3. Глибину перекопки ведуть до лінії 7-8. Для перекопки по пропонуємому способу потрібно затратити в декілька раз меньше сил, ніж по відомим способам. Перенесення перекопуємого пласта тут не роблять, відріз та відрив участка пласта інструментом 5 ведуть при відношенні плечей прикладення сип рівному 5-6, з урахуванням місця прикладення сили на держаку та сили протидії ґрунту в момент відрива. Перекопка стала нетрудомістскою операцією. Після перекопки 1-3 рядів обробку ґрунту продовжують рихлителем, зубці якого перпендикулярні держаку. З процесі рихлення його зубці ставлять під кутом 10-80° до поверхні ґрунту. Рихлення починають розбивкою зубцями, або протилежною по відношенню до зубців стороною рихлі теля, кусків ґрунту, якщо такі є, з одночасним стягненням рихлителем бур'янів. Рихлителем вони стягуються з корінням без особливих зусиль, т. я. перекопаний пласт відрізаний разом з корінням бур'янів від бокового та основного нищого масивів ґрунту, він легко розсипається, рухаючись по віношенню до бур'янів вниз, а бур'яни збираються на поверхні. З самого початку рихлення ґрунт приймає нові властивості. Він легкорухомий, т. я. роздроблений та аерований. В нього легко входять зубці рихлителя даже на глибину перекопки. Без особливих зусиль рихлитель переміщують в любому напрямку, вибирають кут розположення його зубців 10-80° відносно поверхні ґрунту. Необхідний режим рихлення приймають в залежності від властивостей скопаного пласта. У зв’язку з легкостью рихлення даже на глибину перекопки, великі та малі бур'яни вигрібаються з ґрунту з корінням. Вони як би випливають на поверхню ґрунту, а нитки проростаючих глибинних бур'янів рвуться і вони більше не ростуть. Висоти зубців рихлителя і інструментів перекопки одинакові. Запропоновану обробку ґрунту ведуть перед посівом насіння, посадкою рослин, дерев, кущів осінню, весною та при необхідності в період вегетації та плодоношення. Випробування пропонуємого способу обробки ґрунту вподовж декількох сезонів показали, що площі довго залишаються чистими від бур'янів, краще зберігається волога. При необхідності прополки її ведуть з використанням обробки ґрунту за пропонуємим способом на невелику глибину. Використання запропонованого способу обробки ґрунту забезпечує зрівняно з відомими способами такі переваги: 1. Покращуються умови сільськогосподарської праці. 2. Збільшується продуктивність праці. 3. Підвищується якість обробки ґрунту. Джерела інформації: 1. Залигін О.Г. та ін. Мала механізація у присадибному господарстві. - К.: Урожай, 1987, с.144. 2. Залыгин А.Г. Малая механизация в приусадебном хозяйстве. - М.: Знание, 1987, с.19 (прототип).
