Борона для пошарового обробітку грунту

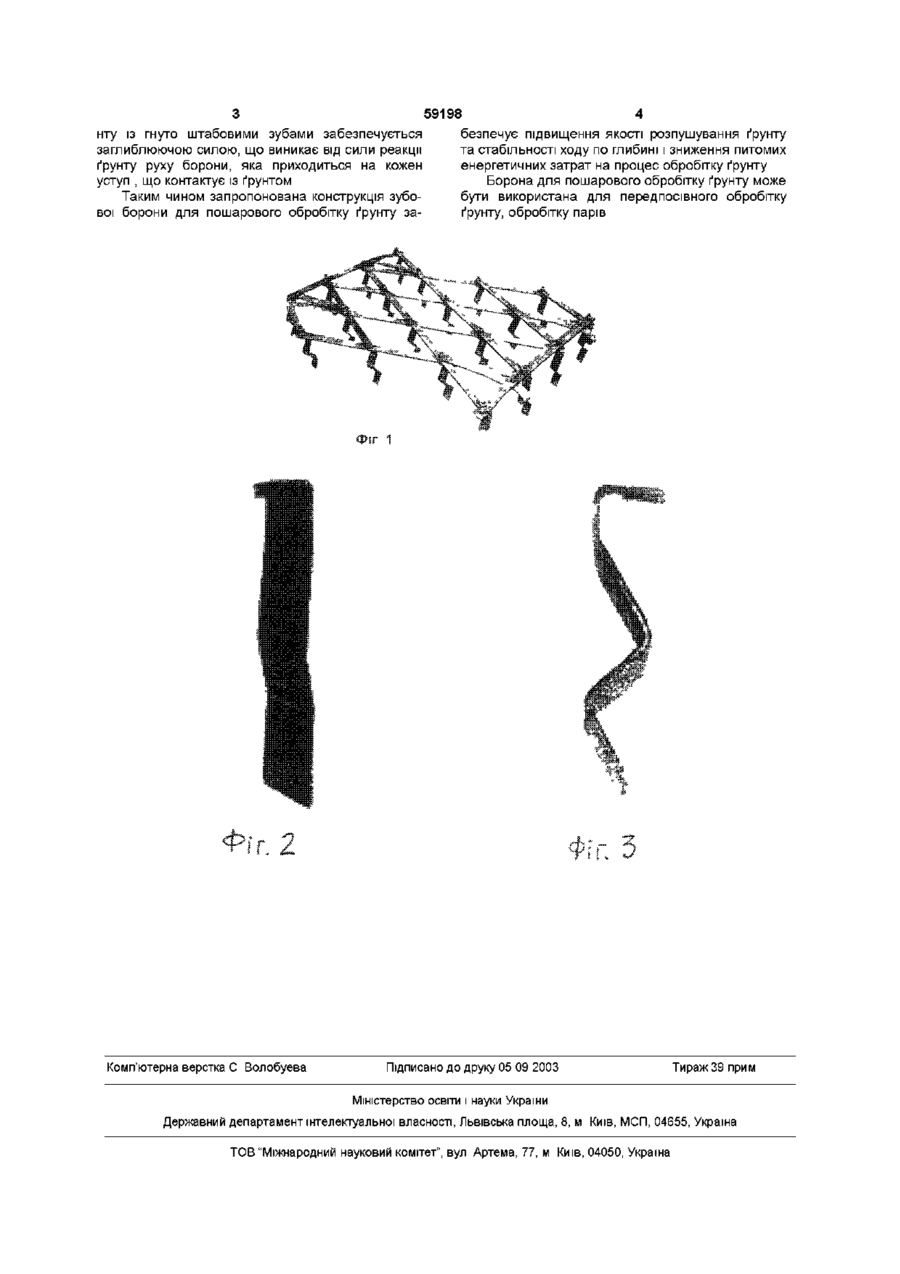

1 Борона для пошарового розпушування ґрунту, яка складається із рами, виконаної із взаємно перехресних планок, направлених під кутом одна до одної, із закріпленими в місцях їх перетину зубами та причіпного пристрою, яка відрізняється тим, що зуби є гнутоштабовими, із багатьма уступами, що працюють по принципу пошарового розпушування ґрунту 2 Борона за п 1, яка відрізняється тим, що гнутоштабові зуби можуть мати позитивний, негативний або нульовий кут входження зуба в ґрунт Винахід відноситься до області сільськогосподарського машинобудування, зокрема до конструкції ґрунтообробних знарядь і машин В практиці зубові борони використовуються для розпушування поверхневого шару ґрунту на глибину до 6 8см перемішування його, вирівнювання поверхні поля, затримання вологи в ґрунті, та знищення бур'янів Недоліком відомих зубових борін є той факт, що підвищити якість розпушування ґрунту можна підвищивши швидкість руху агрегату, але разом з тим зменшується глибина обробітку ґрунту, за рахунок зростання виглиблюючої сили та порушується стабільність ходу зубових борін В основу винаходу поставлено задачу удосконалення зубової борони шляхом застосування гнутоштабових зубів, що працюють по принципу пошарового розпушування і дозволяють значно підвищити якість розпушування ґрунту, знизити затрати на процес обробітку ґрунту, регулювати якість розпушування, підвищити стабільність ходу зубових борін та покращити вирівненість поля, зменшити швидкість випаровування вологи зменшивши гребнистість поверхні поля та вирівненість Поставлена задача досягається тим, що в місцях перетину взаємно перехресних планок, які становлять раму борони, закріплені гнутоштабові зуби, що працюють по принципу пошарового розпушування ґрунту Це дозволяє забезпечити збільшення зони контакту зуба з ґрунтом і розпушування ґрунту по шарах, КІЛЬКІСТЬ ЯКИХ відповідає КІЛЬКОСТІ уступів гнуто штабового зуба, що знахо дяться в ґрунті Борона для пошарового обробітку ґрунту і гнуто штабовий зуб зображені на фіг 1, 2 Фіг 1 - борона для пошарового обробітку ґрунту, Фіг 2 - гнутоштабовий зуб, вигляд з переду, Фіг 3 - гнутоштабовий зуб, вигляд збоку Борона для пошарового обробітку ґрунту складається з планок, виготовлених із штаби і планок коритного профілю, направлених під кутом одна до одної При цьому планки із коритного профілю накладаються на планку із штаби зверху В передній і задній частинах планки зв'язані поперечними планками із штаби до яких закріплені причіпні пристрої, які служать для приєднання борони до зчіпки і інших знарядь В місцях перетину планок виготовлених із штаби з планками коритного профілю встановлені гнуто штабові зуби, що працюють по принципу пошарового розпушування ґрунту При русі борони для пошарового обробітку ґрунту по полю, гнутоштабові зуби взаємодіючи із ґрунтом створюють напруження деформацій стиску, зсуву та розтягу одночасно завдяки особливій формі робочої поверхні гнуто штабового зуба Так як кожний нижщележачий уступ гнуто штабового зуба здійснює зсув об'єму грунту,контактує із його поверхнею в протилежному напрямі до попереднього уступа, то по лінії розділу шарів ґрунту проходить розшарування ґрунту на шари шляхом деформацій розтягу ґрунту Підвищення СТІЙКОСТІ ходу зубових борін для пошарового обробітку ґру 00 ю 59198 нту із гнуто штабовими зубами забезпечується заглиблюючою силою, що виникає від сили реакції ґрунту руху борони, яка приходиться на кожен уступ , що контактує із ґрунтом Таким чином запропонована конструкція зубової борони для пошарового обробітку ґрунту за Комп'ютерна верстка С Волобуева безпечує підвищення якості розпушування ґрунту та стабільності ходу по глибині і зниження питомих енергетичних затрат на процес обробітку ґрунту Борона для пошарового обробітку ґрунту може бути використана для передпосівного обробітку ґрунту, обробітку парів Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
