Складений ударник

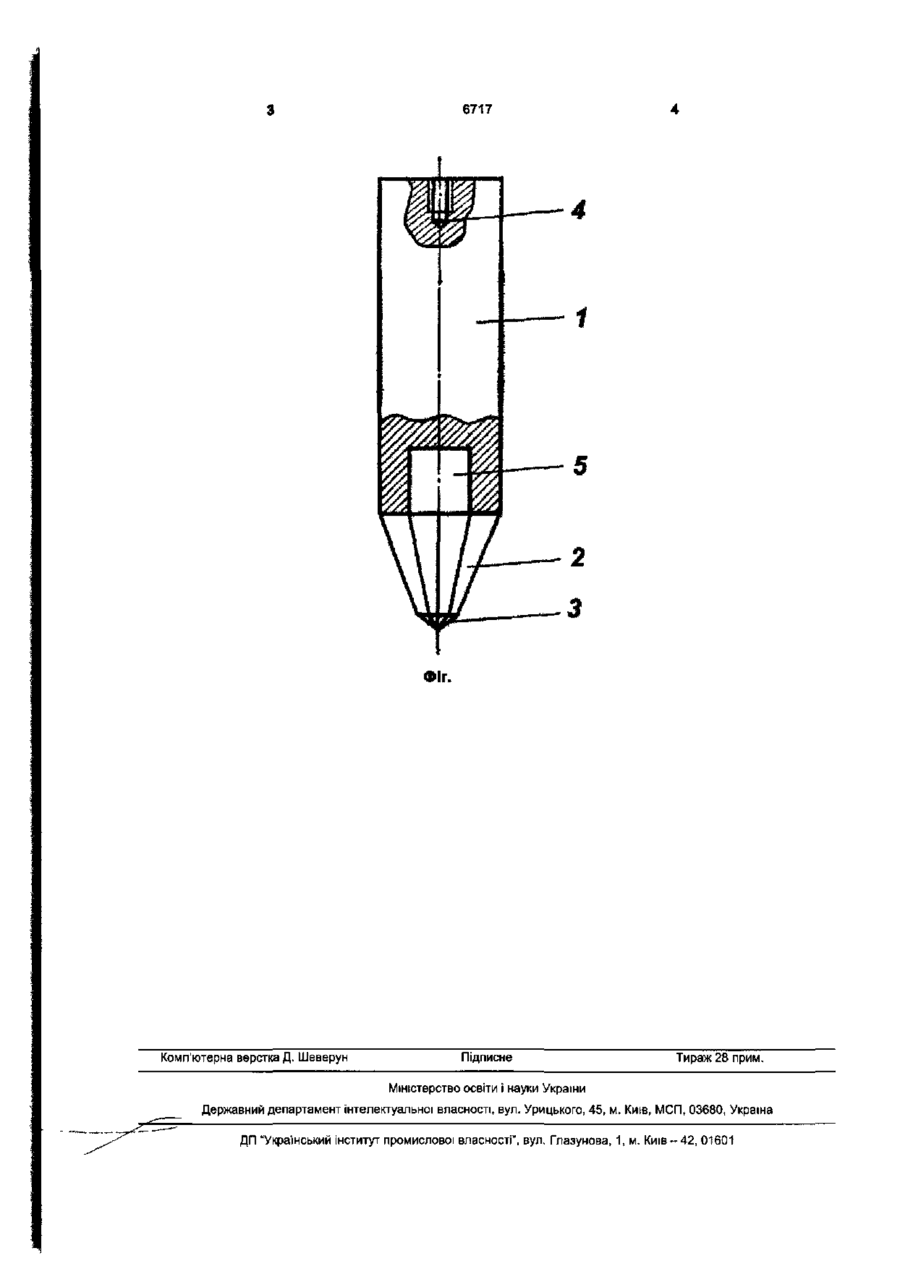

Складений ударник, що містить циліндричний корпус, бойок, площа основи якого дорівнює площі перерізу складеного ударника, різьбове гніздо, центруюче гніздо і бойкову частину, який відрізняється тим, що бойок виконаний у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову частину з кутом конусності 110...120°. Корисна модель відноситься до області гірської промисловості і може бути використана в ударному руйнуванні гірських порід (негабаритів) при буровибуховому способі розробки родовищ корисних копалин. Відомий складений ударник для руйнування негабаритів, обраний як найближчий аналог, що містить циліндричний корпус і бойок, площа основи якого дорівнює площі перерізу ударника. Бойок виконаний у вигляді усіченого конуса обертання, при цьому межа міцності матеріалу бойка на стиск вища за межу міцності матеріалу корпуса ударника, а кут конусності складає 50...60°. Верхня торцева частина бойка має східчасту форму для взаємодії з відповідною поверхнею корпуса ударника. У верхній торцевій частині корпуса ударника знаходиться різьбове гніздо, необхідне для установки хвостовика, взаємодіючого з піднімальним механізмом будь-якого пристрою для руйнування негабаритів з вільно падаючим ударником. У нижній торцевій частині корпуса ударника знаходиться центруюче гніздо, призначене для забезпечення співвісності та взаємодії з відповідною поверхнею бойка [див пат. СРСР №1771509, МПК Е21С37/14, 3/00,опубл. у 1992р , бюл №39]. реходить у багатогранну бойкову частину з кутом конусності 110 120°. Поставлена задача досягається тим, що в складеному ударнику, який містить циліндричний корпус, бойок, площа основи якого дорівнює площі перерізу ударника, різьбове гніздо, центруюче гніздо і бойкову частину, відповідно до корисної моделі, бойок виконаний у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову частину з кутом конусності 110...120°. Суть корисної моделі пояснюється кресленням, де зображений заявлений складений ударник, що містить корпус ударника 1, бойок 2, виконаний у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову частину 3 з кутом конусності 110. 120°, різьбове гніздо 4 і центруюче гніздо 5. Заявлений складений ударник працює наступним чином При скиданні складеного ударника з необхідної висоти складений ударник співударяється із поверхнею гірської породи, що руйнується, (негабариту), і передача енергії' удару триває доти, доки хвиля стиску, що утворився в тілі складеного ударника при зіткненні бойкової частини 3 з гірською породою (негабаритом) не повернеться у вигляді відбитої хвилі розтягання до місця зіткнення Одночасно у гірській породі, що руйнується, (негабариті) відбувається процес тріщиноутворення. Грані конусів бойка 2 і бойкової частини 3 не тільки здійснюють ударно-ріжучий вплив, але і виступають як концентратори динамічної енергії, створюючи тим самим додаткову ефективність руйнування гірських порід (негабаритів). Недоліком відомого складеного ударника для руйнування негабаритів є те, що бойок виконаний у вигляді усіченого конуса обертання, що істотно позначається на ефективності руйнування гірських порід (негабаритів). В основу корисної моделі поставлена задача підвищення ефективності руйнування гірських порід (негабаритів) шляхом того, що бойок виконаний у вигляді конуса багатогранної форми, що пе CO 6717 ФІГ. Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул, Глазунова, 1, м. Київ-42, 01601
