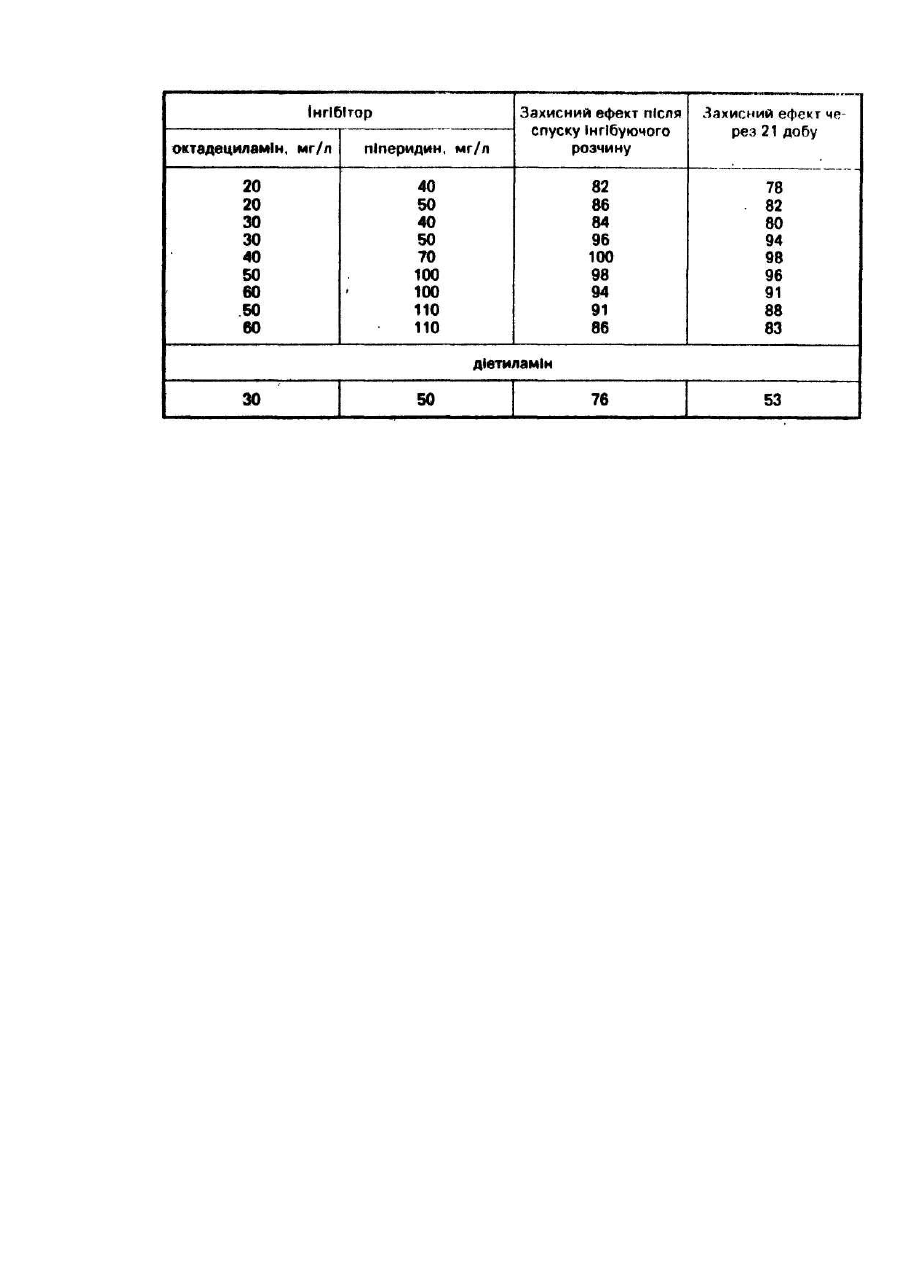

Змішаний інгібітор корозії сталі і спосіб його одержання

Винахід відноситься до енергетичної промисловості і може бути використаний для протикорозійного захисту котлів та робочого тракту геотермальних електростанцій під час їх зупинки, а також у всіх випадках необхідності консервування сталевих поверхонь в агресивних мінералізованих середовищах, насичених сірководнем. Відомі "Інгібітори корозії сталей І водні суміші на основі галогенідів лужних металів, що містять такі Інгібітори" [1], в яких потрійні суміші, що складаються Із сильної основи, молібдатів І фосфатів, проявляють Інгібуючу дію при високих температурах, але в лужних середовищах, що дуже обмежує їх застосування. Найближчим по технічній суті - прототипом є "Інгібітор сірководневої корозії і наводнювання сталі" [2], який застосовують в нафто- І газодобувній промисловості. В склад Інгібітора входить триалкілбензилметиламоній хлорид (йодид), октадециламін та хінолін для захисту від сірководневої корозії і наводнювання, в наступних мас. %: який одержували одночасним механічним дмішувчнням компонентів. Однако, така Інгібуюча суміш не є ефективною для протикорозійного захисту сталевих поверхонь при високих температурах агресивних мінералізованих середовищ, а також у випадках необхідності Їх консервування. Даний винахід ставить перед собою завдання удосконалення інгібітора корозії сталі, в якому за допомогою додаткового зведення низькомолекулярного аміну, підвищується ефективність захисту від корозії сталевих поверхонь, І за рахунок цього розширюється сфера його застосування. Поставлене завдання вирішується тим, що в змішаному Інгібіторі корозії сталі, на основі октадециламіну, згідно винаходу, міститься додатково піперидин при наступному вмісті компонентів, мг/л: Октадециламін 30-50 Піперидин 50-100 Спосіб одержання інгібітора сталі відрізняється тим, що октадециламін вводять через 15-20 хв після введення в робоче середовище піперидину. Суттєвими відмінностями є введення в Інгібітор піперидину 1 кількісне співвідношення компонентів, а також спосіб одержання інгібітора. Вперше запропоновано використання піперидину з октадециламіном для підвищення ефективності захисту від корозії сталевих поверхонь в високотемпературних мінералізованих середрвищах, а також у випадку необхідності їх консервування. Введення Інгібітора в корозійне геотермальне середовище знижує швидкість корозії в 8-10 разів. Роль низькомолекулярного аміну - підвищення розчинення високомолекулярного аміну в потрійній системі: октадеци-ламін-піперидин-вода. Добре змішування з водою низькомолекулярного аміну забезпечує проникнення його в найдрібніші пори металевої поверхні, заповнені водою, уловлювання оксидантів І утворення нейтральних сполук Із сірководнем. Октадециламін утворює на поверхні металу захисту плівку, стійку при атмосферній корозії, що І підтверджує отримання технічного результату. Винахід Ілюструється наведеними нижче прикладами. Приклад 1.Як агресивне середовище використовували модельне геотермальне середовище складу: N32SO4 х 10Н2О - 805 мг/л; КСІ - 30 мг/л; СаСІ 2-25 мг/л; NaHCl2 - 85 мг/л; МgСІ 2 x 6Н2О - 5 мг/л; NaCI - 9 г/л, насичене сірководнем. Ефективність захисту від корозії оцінювали на зразках сталі 20 розміром 15x20x3 мм. В робоче середовище при температурі 35°С, яка забезпечує розчинення октадециламіну, вводять спочатку піперидин в кількості 50 мг/л І після 15-20 хвилин, які достатні для однорідного розподілу аміну у всьому об'ємі робочого середовища, вводять октадециламін в кількості 50 мг/л. Тривалість контактування сталевої поверхні з Інгібуючим середовищем - 2 год. Після цього розчин спускається зі швидкістю 0,3 м/хв. Захисний ефект визначався за допомогою вимірювання стаціонарного потенціалу сталевої пластинки на рН-метр-мільволтметрі рН-673 М. Дана методика відома Із статті [3]. Залежність захисного ефекту (%) поверхні сталі 20 від складу змішаного інгібітора в часі наведено в таблиці. Приклад 2. Як агресивне середовище використовували модельне геотермальне середовище складу: NaHCO3 - 588 мг/л; МgСІ 2 х 6Н2О - 84,2 мг/л; FeSCM - 4,26 мг/л; Na2SCl4 x 10Н2О -34.5 мг/л; (NH4 )2SO4 - 33 мг/л; СаСІ 2 - 7215 мг/л; NaCI - 2586 мг/л; H4SiO4 - 220 мг/л, насичене сірководнем. Дослід проводили при режимах як у прикладі 1. Отримали наступний результат при співвідношенні компонентів інгібітора (октадециламін : піперидин) мг/л - 40 : 70; захисний ефект після спуску Інгібуючого розчину - 100%; захисний ефект через 21 добу-97%. Наведені приклади вказують, що захисний ефект сталевих поверхонь з часом є досить тривким, що є важливим при консервуванні або ремонті обладнання, а спосіб захисту сталевих поверхонь з використанням запропонованого Інгібітора є досить ефективним І може бути використаний при високих (вище 85 С) температурах агресивних мінералізованих середовищ, тобто має ширшу сферу застосовування.
