Пристрій для циклічного подання рулонного матеріалу до обробляючої секції
Номер патенту: 71918
Опубліковано: 17.01.2005
Автори: Глаголєв Сергій Євгенович, Литвиненко Олександр Васильович, Коваль Микола Іванович, Смирнова Валентина Семенівна, Свєчкін Юрій Федорович, Литвиненко Володимир Олександрович
Формула / Реферат

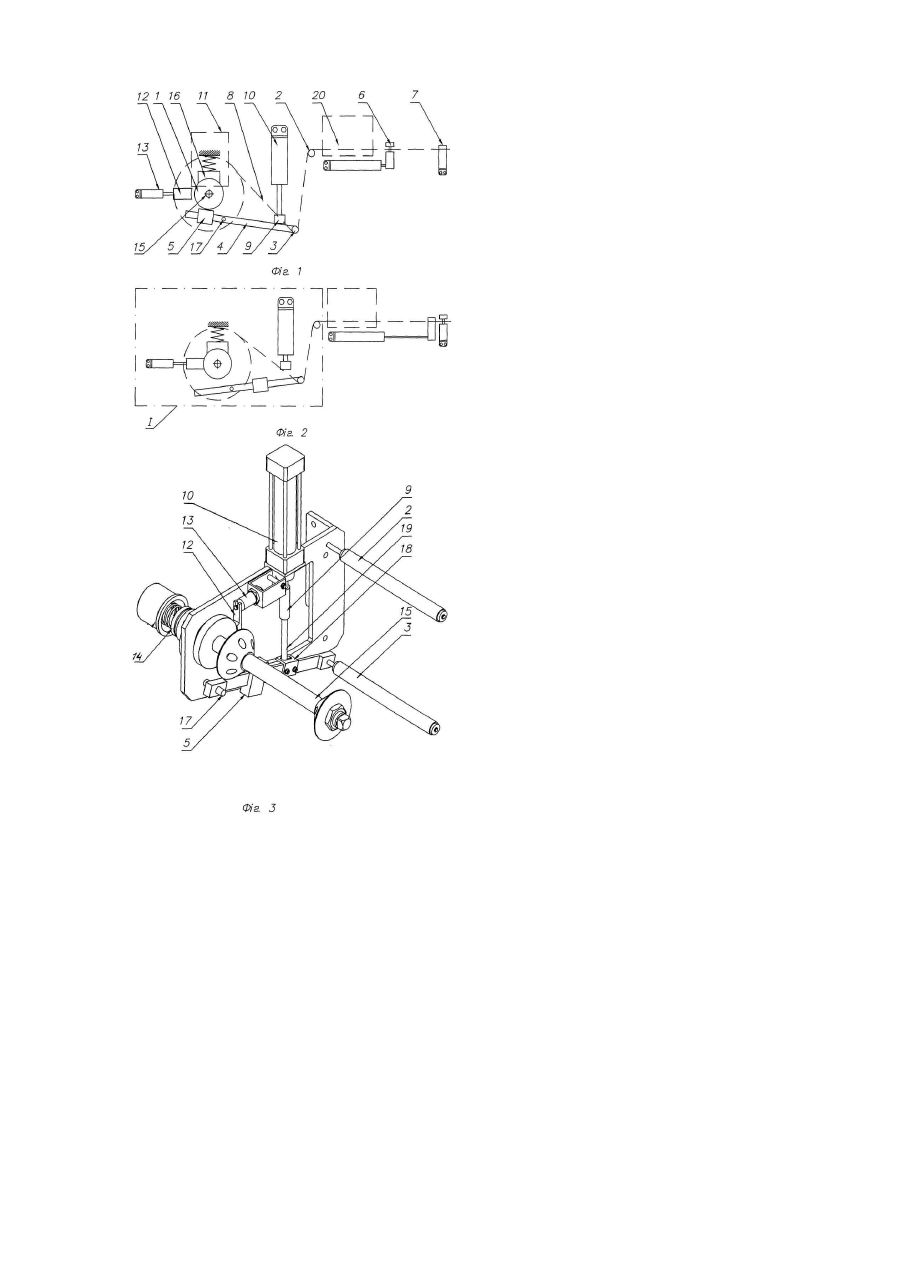

1. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції, що містить рулонотримач з механізмом його гальмування, що включає гальмо з приводом, механізм протягання матеріалу, який містить подавальний блок, приймальний ролик і розташований між ними петлеутворювальний валик, закріплений на важелі, і регулювальний вантаж, встановлений на важелі з можливістю переміщення вздовж останнього, який відрізняється тим, що він має два затискачі, встановлені на виході механізму протягання матеріалу послідовно за ходом матеріалу, відстань між якими не менша від величини кроку подання матеріалу, перший затискач встановлений з можливістю переміщення у прямому і зворотному напрямку за ходом матеріалу, подавальний блок містить штовхач, кінематично зв'язаний з важелем, і привід штовхача, а механізм гальмування рулонотримача містить вузол постійного притиску.
2. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що вузол постійного притиску виконаний у вигляді підпружиненого диска, встановленого співвісно з валом рулонотримача і кінематично зв'язаного з торцем вала.
3. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що вузол постійного притиску виконаний у вигляді розташованої на валу рулонотримача підпружиненої колодки.
4. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що важіль виконаний у вигляді важеля другого роду, а регулювальний вантаж встановлений між віссю повороту важеля і петлеутворювальним валиком.
5. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що привід штовхача виконаний у вигляді пневмоциліндра, на штоку якого змонтований штовхач, розміщений над важелем.
6. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що важіль обладнаний наскрізним отвором, а штовхач виконаний з напрямною, яка розташована з можливістю переміщення в отворі важеля.
7. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що другий затискач виконаний нерухомим.
8. Пристрій для циклічного подання рулонного матеріалу до обробляючої секції за п. 1, який відрізняється тим, що другий затискач встановлений з можливістю переміщення у прямому і зворотному напрямку за ходом матеріалу.
Додаткова інформація
Назва патенту англійськоюDevice for cyclic feed of roll material to the machining section
Автори англійськоюLytvynenko Volodymyr Oleksandrovych, Lytvynenko Oleksandr Vasyliovych, Smyrnova Valentyna Semenivna, Hlaholev Serhii Yuvhenovych, Koval Mykola Ivanovych, Koval' Mykola Ivanovych, Svechkin Yurii Fedorovych
Назва патенту російськоюУстройство для цикличной подачи рулонного материала к обрабатывающей секции
Автори російськоюЛитвиненко Владимир Александрович, Литвиненко Александр Васильевич, Смирнова Валентина Семеновна, Глаголев Сергей Евгеньевич, Коваль Николай Иванович, Свечкин Юрий Федорович
МПК / Мітки
МПК: B65H 20/00, B65B 41/00
Мітки: циклічного, рулонного, матеріалу, пристрій, подання, секції, обробляючої
