Спосіб отримання виливків з пористого алюмінію
Номер патенту: 67209
Опубліковано: 10.02.2012
Автори: Яблонський Андрій Андрійович, Гурія Ірина Міранівна, Могилатенко Володимир Геннадійович
Формула / Реферат
Спосіб отримання виливків з пористого алюмінію, що включає замішування пороутворювача (карбонату кальцію) фракції 0,315-0,63 мм у алюмінієвий розплав і подальше заливання розплаву у форму, який відрізняється тим, що перед заливанням металу у форму виконують попереднє підспінення металу в тиглі при температурі 780-880 °С, а саму форму нагрівають до температури 780-880 °С.
Текст

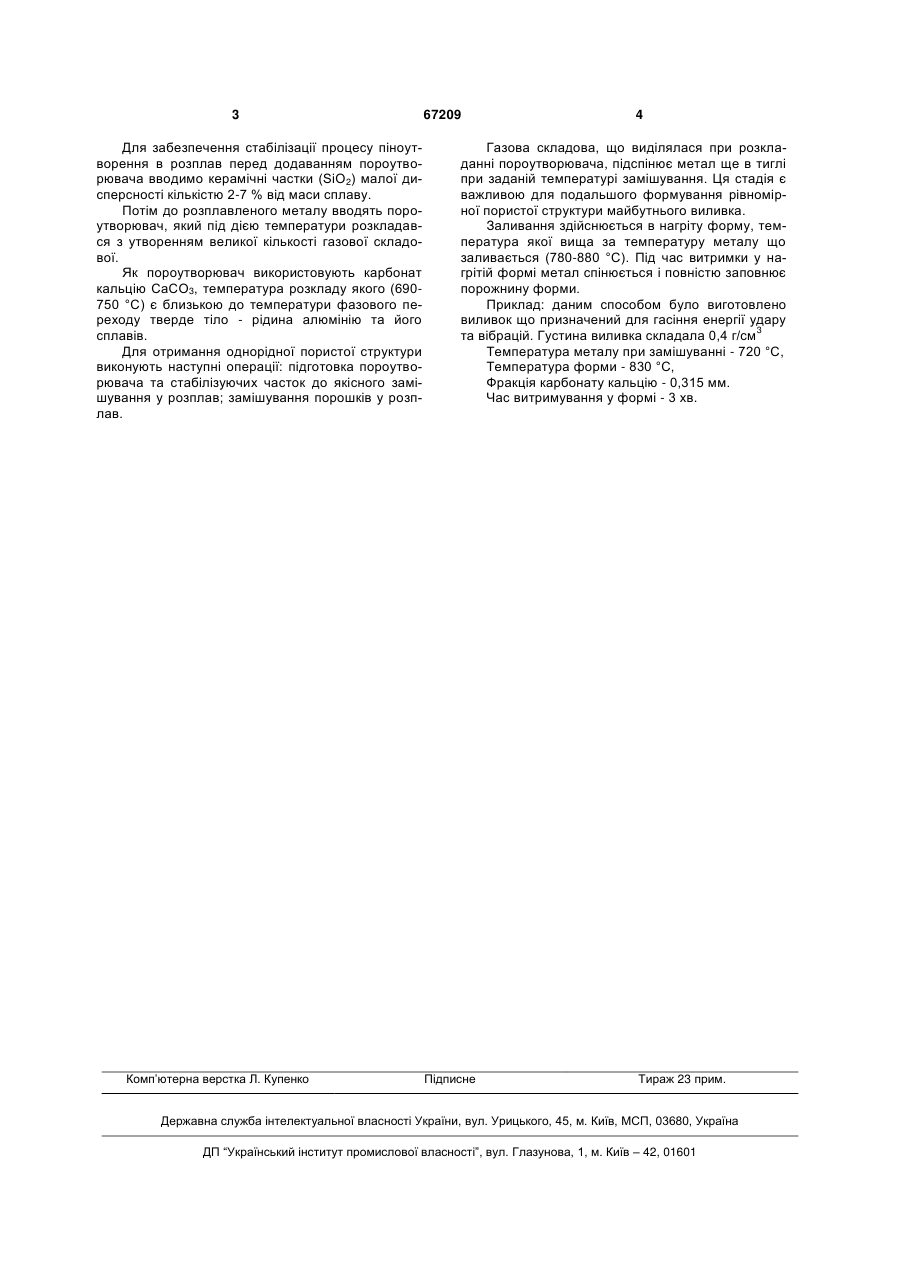

Спосіб отримання виливків з пористого алюмінію, що включає замішування пороутворювача (карбонату кальцію) фракції 0,315-0,63 мм у алюмінієвий розплав і подальше заливання розплаву у форму, який відрізняється тим, що перед заливанням металу у форму виконують попереднє підспінення металу в тиглі при температурі 780-880 °С, а саму форму нагрівають до температури 780880 °С. (19) (21) u201108222 (22) 30.06.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) МОГИЛАТЕНКО ВОЛОДИМИР ГЕННАДІЙОВИЧ, ГУРІЯ ІРИНА МІРАНІВНА, ЯБЛОНСЬКИЙ АНДРІЙ АНДРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 Для забезпечення стабілізації процесу піноутворення в розплав перед додаванням пороутворювача вводимо керамічні частки (SiO2) малої дисперсності кількістю 2-7 % від маси сплаву. Потім до розплавленого металу вводять пороутворювач, який під дією температури розкладався з утворенням великої кількості газової складової. Як пороутворювач використовують карбонат кальцію СаСО3, температура розкладу якого (690750 °С) є близькою до температури фазового переходу тверде тіло - рідина алюмінію та його сплавів. Для отримання однорідної пористої структури виконують наступні операції: підготовка пороутворювача та стабілізуючих часток до якісного замішування у розплав; замішування порошків у розплав. Комп’ютерна верстка Л. Купенко 67209 4 Газова складова, що виділялася при розкладанні пороутворювача, підспінює метал ще в тиглі при заданій температурі замішування. Ця стадія є важливою для подальшого формування рівномірної пористої структури майбутнього виливка. Заливання здійснюється в нагріту форму, температура якої вища за температуру металу що заливається (780-880 °С). Під час витримки у нагрітій формі метал спінюється і повністю заповнює порожнину форми. Приклад: даним способом було виготовлено виливок що призначений для гасіння енергії удару 3 та вібрацій. Густина виливка складала 0,4 г/см Температура металу при замішуванні - 720 °С, Температура форми - 830 °С, Фракція карбонату кальцію - 0,315 мм. Час витримування у формі - 3 хв. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing castings from porous aluminum
Автори англійськоюMohylatenko Volodymyr Hennadiiovych, Huria Iryna Miranivna, Yablonskyi Andrii Andriiovych
Назва патенту російськоюСпособ получения отливок из пористого алюминия
Автори російськоюМогилатенко Владимир Геннадьевич, Гурия Ирина Мирановна, Яблонский Андрей Андреевич
МПК / Мітки
МПК: B22C 1/00
Мітки: отримання, алюмінію, пористого, виливків, спосіб
Код посилання
<a href="https://ua.patents.su/2-67209-sposib-otrimannya-vilivkiv-z-poristogo-alyuminiyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання виливків з пористого алюмінію</a>
Спосіб термообробки виливків, виготовлених із розплаву легкого металу, зокрема із розплаву алюмінію
Номер патенту: 82437
Опубліковано: 10.04.2008
Автор: Файкус Франц Йозеф
МПК: C21D 1/78, C21D 1/34, C22F 1/04, C22F 1/00
Мітки: виготовлених, легкого, розплаву, зокрема, металу, алюмінію, виливків, термообробки, спосіб
Формула / Реферат:
1. Спосіб термообробки виливків, виготовлених із розплаву легкого металу, зокрема із розплаву алюмінію, згідно з яким виливок- гартують після виливання чи після нагрівання,- після гартування охолоджують до низької температури,- по закінченні охолодження до низької температури раптово нагрівають до високої температури шляхом занурення у сольовий розплав, температура якого перевищує температуру кипіння води при нормальному...
Спосіб отримання виливків
Номер патенту: 28858
Опубліковано: 25.12.2007
Автори: Хричиков Валерій Євгенович, Селівьорстов Вадим Юрійович, Доценко Юрій Валерійович
МПК: B22D 18/00
Мітки: отримання, виливків, спосіб
Формула / Реферат:
Спосіб отримання виливків, що включає заповнення розплавленим металом ливарної форми, подачу в неї стисненого газу та витримку під тиском до повного затвердіння виливка, який відрізняється тим, що на поверхню рідкого металу в ливарній формі опускають плиту та занурюють її у розплав, при цьому процес ведуть при атмосферному тиску, а стиснений газ подають у ливарну форму після герметизації поверхні виливка по осьовому газопостачальному патрубку...
Спосіб отримання пористого металу
Номер патенту: 36269
Опубліковано: 27.10.2008
Автори: Капустян Олексій Євгенович, Білоник Ігор Методійович, Попов Веніамін Степанович, Шумілов Олександр Андрійович, Петрашов Олександр Сергійович
МПК: C22C 1/08
Мітки: металу, спосіб, пористого, отримання
Формула / Реферат:
1. Спосіб отримання пористого металу, що включає поступову плавку частини початкового металевого матеріалу, який відрізняється тим, що переплавку початкового металевого матеріалу проводять під шаром флюсу.2. Спосіб за п. 1, який відрізняється тим, що під час плавки у ванну розплаву дозованими порціями подають порошок оксиду заліза.
Спосіб отримання високощільного пористого матеріалу з порошків кольорових сплавів
Номер патенту: 4435
Опубліковано: 17.01.2005
Автори: СУШКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, КАЗИМИРЕНКО ЮЛІЯ ОЛЕКСІЇВНА
Мітки: порошків, матеріалу, отримання, пористого, кольорових, сплавів, спосіб, високощільного
Формула / Реферат:
1. Спосіб отримання високощільного пористого матеріалу з порошків кольорових сплавів, що включає приготування формувальної суміші, засипання її у прес-форму, спікання при температурі 600-740°С, який відрізняється тим, що у формувальну суміш додають порошок бабіту у кількості 25-50% по об'єму і спікання здійснюють в одну стадію в окислювальній атмосфері.2. Спосіб по п. 1, який відрізняється тим, що в процесі спікання використовують...
Спосіб отримання виливків
Номер патенту: 37838
Опубліковано: 10.12.2008
Автори: Доценко Юрій Валерійович, Селівьорстов Вадим Юрійович, Хричиков Валерій Євгенович
МПК: B22D 18/00
Мітки: виливків, спосіб, отримання
Формула / Реферат:
Спосіб отримання виливків шляхом заповнення розплавленим металом ливарної форми, подачі в неї стисненого газу після герметизації поверхні виливка та витримки під тиском до повного затвердіння виливка, який відрізняється тим, що в процесі заповнення ливарної форми в розплавлений метал крізь шар теплоізоляційної засипки занурюють вставку з вогнетривкого матеріалу в металевому корпусі.
Попередній патент: Пасивна система видалення теплоти з контейнменту
Наступний патент: Параметричний спосіб регулювання струму трифазного випрямляча
Випадковий патент: Масажний обруч
