C22C 1/08 — сплави з відкритими або прихованими порами

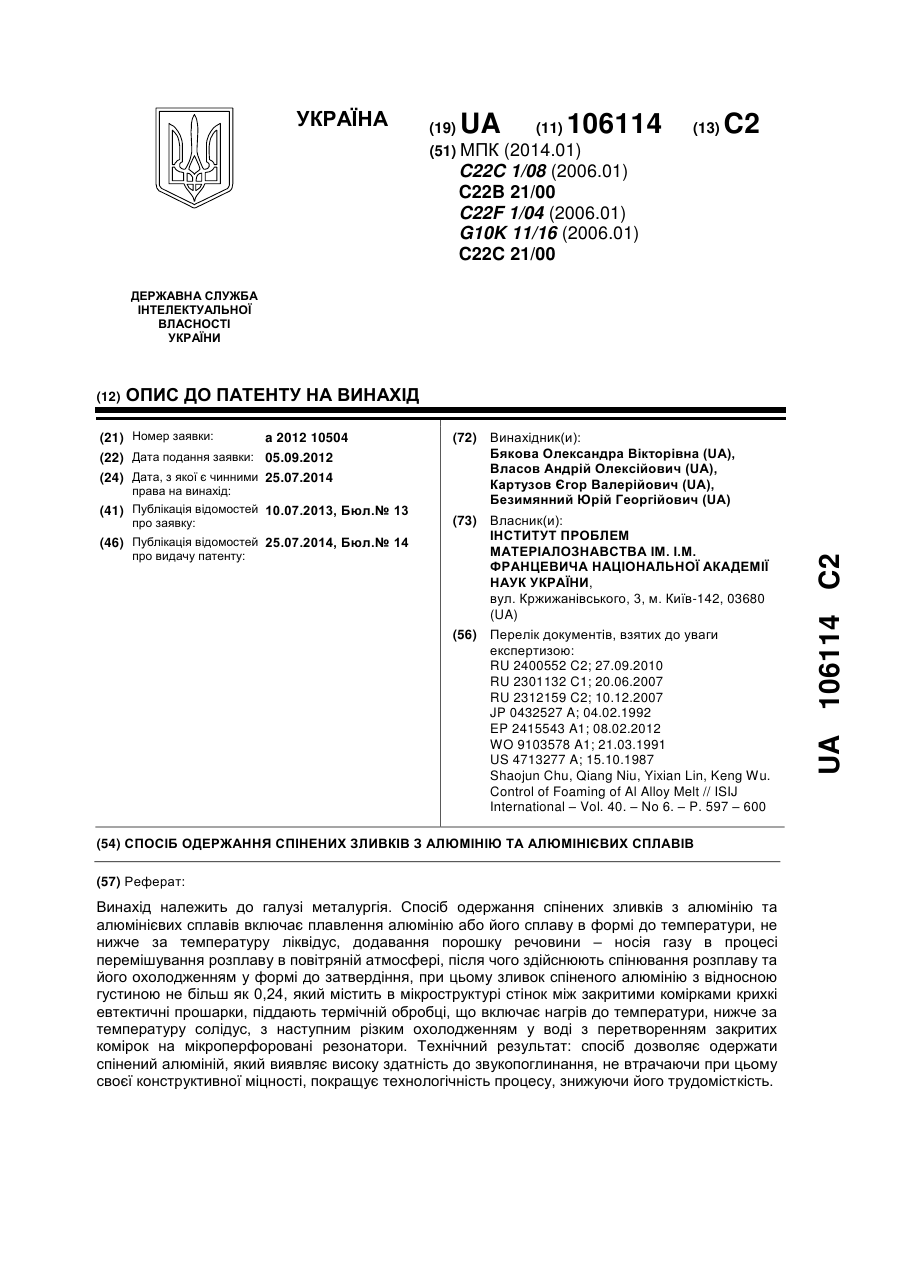

Номер патенту: 106114

Опубліковано: 25.07.2014

Автори: Бякова Олександра Вікторівна, Безимянний Юрій Георгійович, Картузов Єгор Валерійович, Власов Андрій Олексійович

МПК: C22C 21/00, C22B 21/00, C22C 1/08 ...

Мітки: одержання, сплавів, алюмінію, спінених, зливків, спосіб, алюмінієвих

Формула / Реферат:

Спосіб одержання спінених зливків з алюмінію та алюмінієвих сплавів, який включає плавлення алюмінію або його сплаву в формі при температурі, не нижче за температуру ліквідус, перемішування розплаву в повітряній атмосфері з додаванням речовини, що виділяє газ під час термічної дисоціації, з наступним спінюванням розплаву та його охолодженням у формі, який відрізняється тим, що зливок спіненого алюмінію з відносною густиною, не більш як 0,24,...

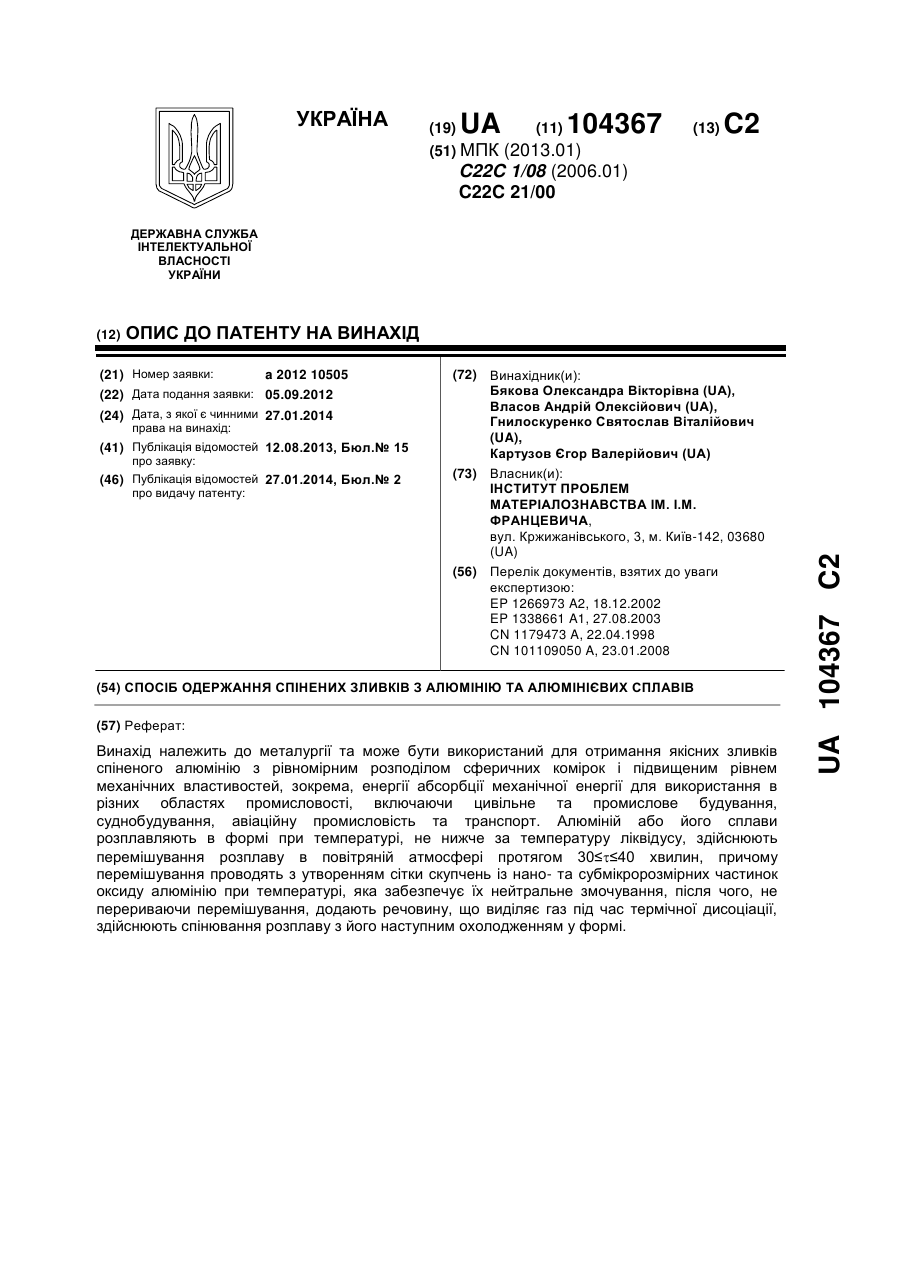

Номер патенту: 104367

Опубліковано: 27.01.2014

Автори: Гнилоскуренко Святослав Віталійович, Бякова Олександра Вікторівна, Картузов Єгор Валерійович, Власов Андрій Олексійович

МПК: C22C 21/00, C22C 1/08

Мітки: алюмінію, сплавів, зливків, одержання, алюмінієвих, спінених, спосіб

Формула / Реферат:

Спосіб одержання спінених зливків з алюмінію та алюмінієвих сплавів, який включає їх плавлення в формі при температурі, не нижче за температуру ліквідусу, перемішування розплаву в повітряній атмосфері, додавання наприкінці перемішування речовини, що виділяє газ під час термічної дисоціації, з наступним спінюванням розплаву та його охолодженням у формі, який відрізняється тим, що час перемішування розплаву до введення речовини, що виділяє газ...

Номер патенту: 84150

Опубліковано: 10.10.2013

Автори: Бондаренко Олександр Володимирович, Коваленко Борис Семенович, Селезньов Юрій Володимирович, Завірюха Микола Володимирович

МПК: C22C 1/08, B23P 15/00

Мітки: спосіб, виготовлення, поршневих, композиційних, кілець

Формула / Реферат:

Cпосіб виготовлення поршневого композиційного кільця, що включає намотування армуючої карбонізованої вуглецевої тканини на графітовий стержень, просочення її піролітичним вуглецем шляхом газофазного осадження з вуглецевмісного газу при температурі 920-1250 °C, який відрізняється тим, що піролітичний вуглець сполучної матриці гомогенізують і частково графітизують шляхом відпалювання при температурі 1800-2000 °C.

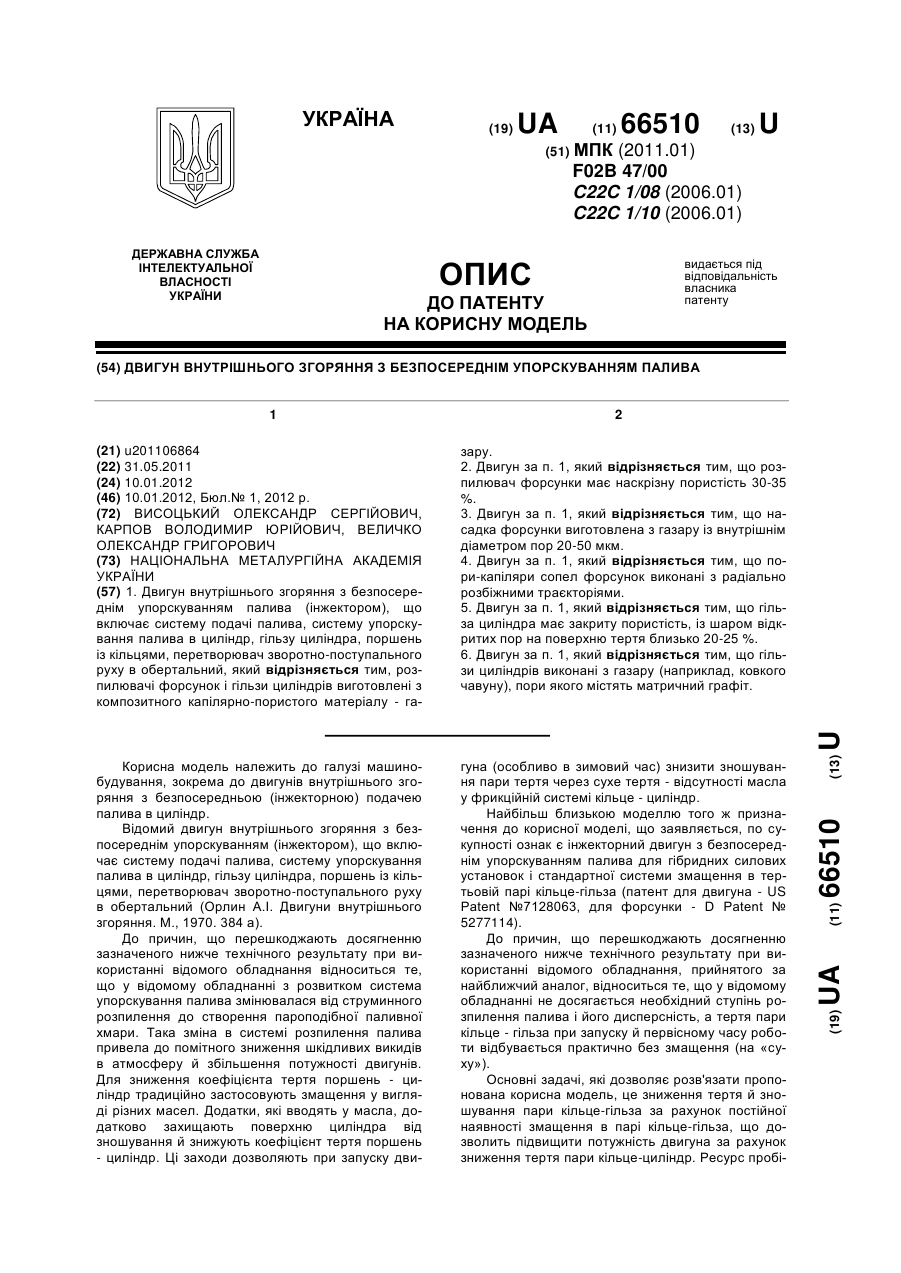

Номер патенту: 66510

Опубліковано: 10.01.2012

Автори: Карпов Володимир Юрійович, Висоцький Олександр Сергійович, Величко Олександр Григорович

МПК: F02B 47/00, C22C 1/10, C22C 1/08 ...

Мітки: внутрішнього, безпосереднім, двигун, згоряння, упорскуванням, палива

Формула / Реферат:

1. Двигун внутрішнього згоряння з безпосереднім упорскуванням палива (інжектором), що включає систему подачі палива, систему упорскування палива в циліндр, гільзу циліндра, поршень із кільцями, перетворювач зворотно-поступального руху в обертальний, який відрізняється тим, розпилювачі форсунок і гільзи циліндрів виготовлені з композитного капілярно-пористого матеріалу - газару.2. Двигун за п. 1, який відрізняється тим, що розпилювач...

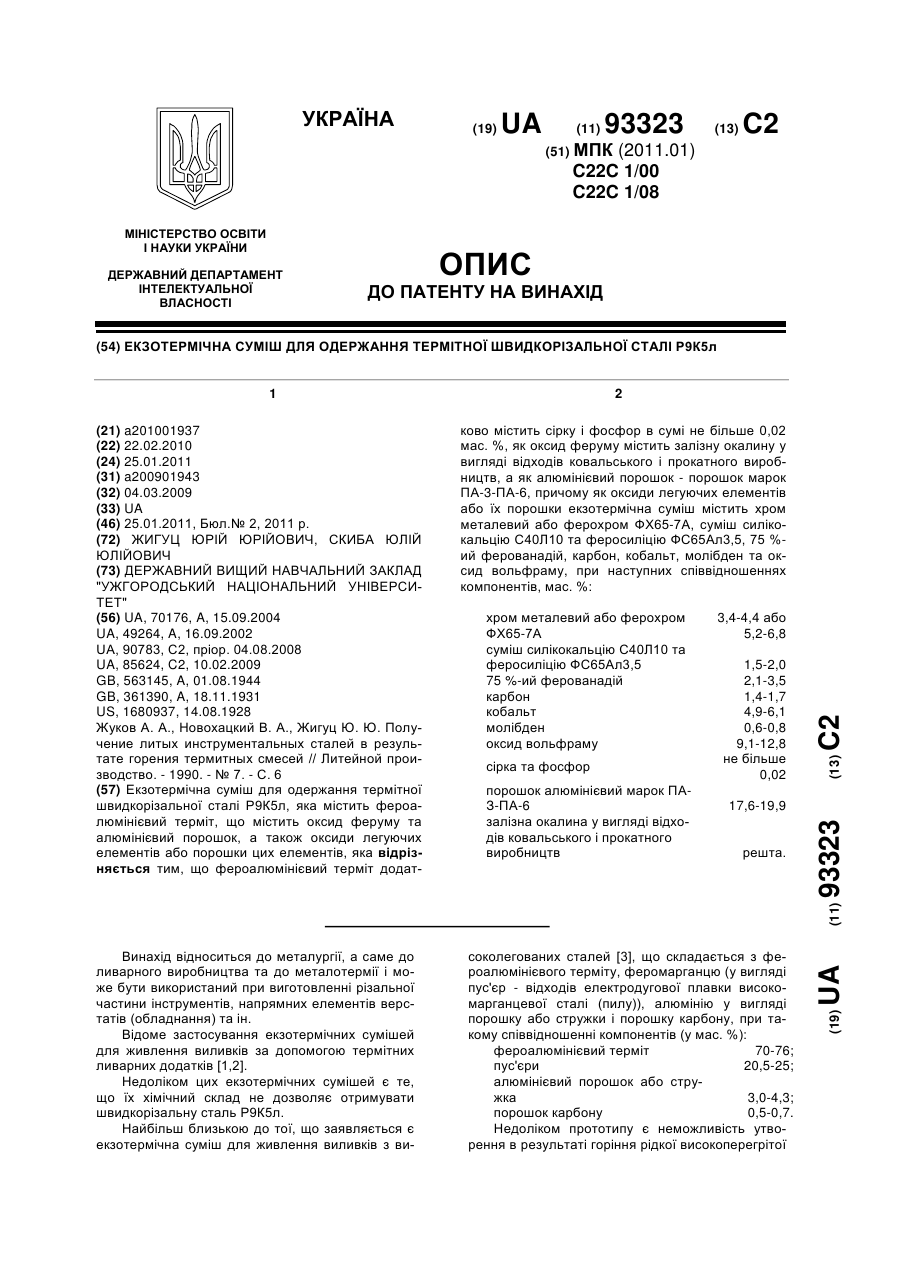

Номер патенту: 93323

Опубліковано: 25.01.2011

Автори: Жигуц Юрій Юрійович, Скиба Юлій Юлійович

МПК: C22C 1/00, C22C 1/08

Мітки: р9к5л, швидкорізальної, екзотермічна, суміш, сталі, термітної, одержання

Формула / Реферат:

Екзотермічна суміш для одержання термітної швидкорізальної сталі Р9К5л, яка містить фероалюмінієвий терміт, що містить оксид феруму та алюмінієвий порошок, а також оксиди легуючих елементів або порошки цих елементів, яка відрізняється тим, що фероалюмінієвий терміт додатково містить сірку і фосфор в сумі не більше 0,02 мас. %, як оксид феруму містить залізну окалину у вигляді відходів ковальського і прокатного виробництв, а як алюмінієвий...

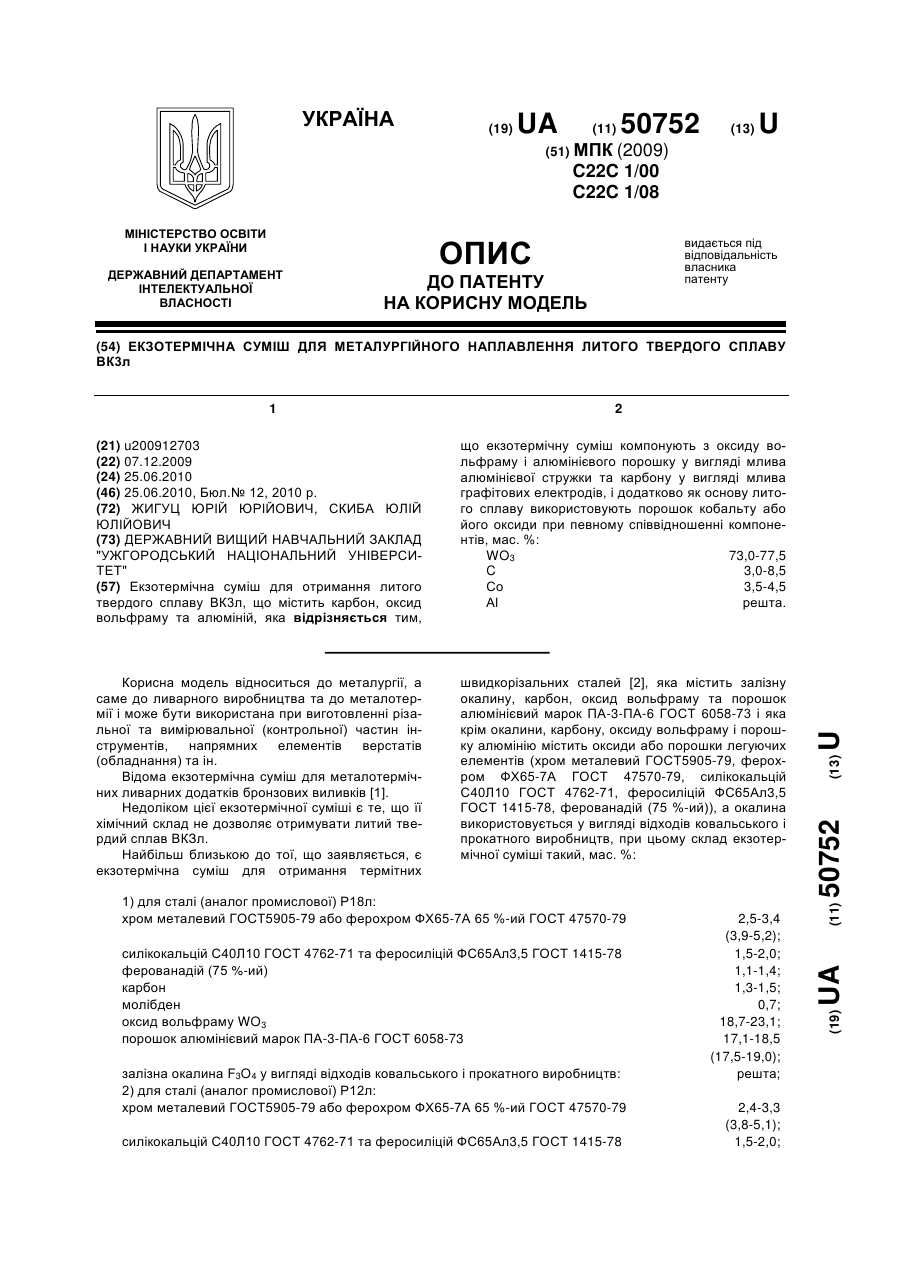

Номер патенту: 50752

Опубліковано: 25.06.2010

Автори: Скиба Юлій Юлійович, Жигуц Юрій Юрійович

МПК: C22C 1/00, C22C 1/08

Мітки: сплаву, наплавлення, твердого, литого, вк3л, екзотермічна, металургійного, суміш

Формула / Реферат:

Екзотермічна суміш для отримання литого твердого сплаву ВК3л, що містить карбон, оксид вольфраму та алюміній, яка відрізняється тим, що екзотермічну суміш компонують з оксиду вольфраму і алюмінієвого порошку у вигляді млива алюмінієвої стружки та карбону у вигляді млива графітових електродів, і додатково як основу литого сплаву використовують порошок кобальту або його оксиди при певному співвідношенні компонентів, мас. %: ...

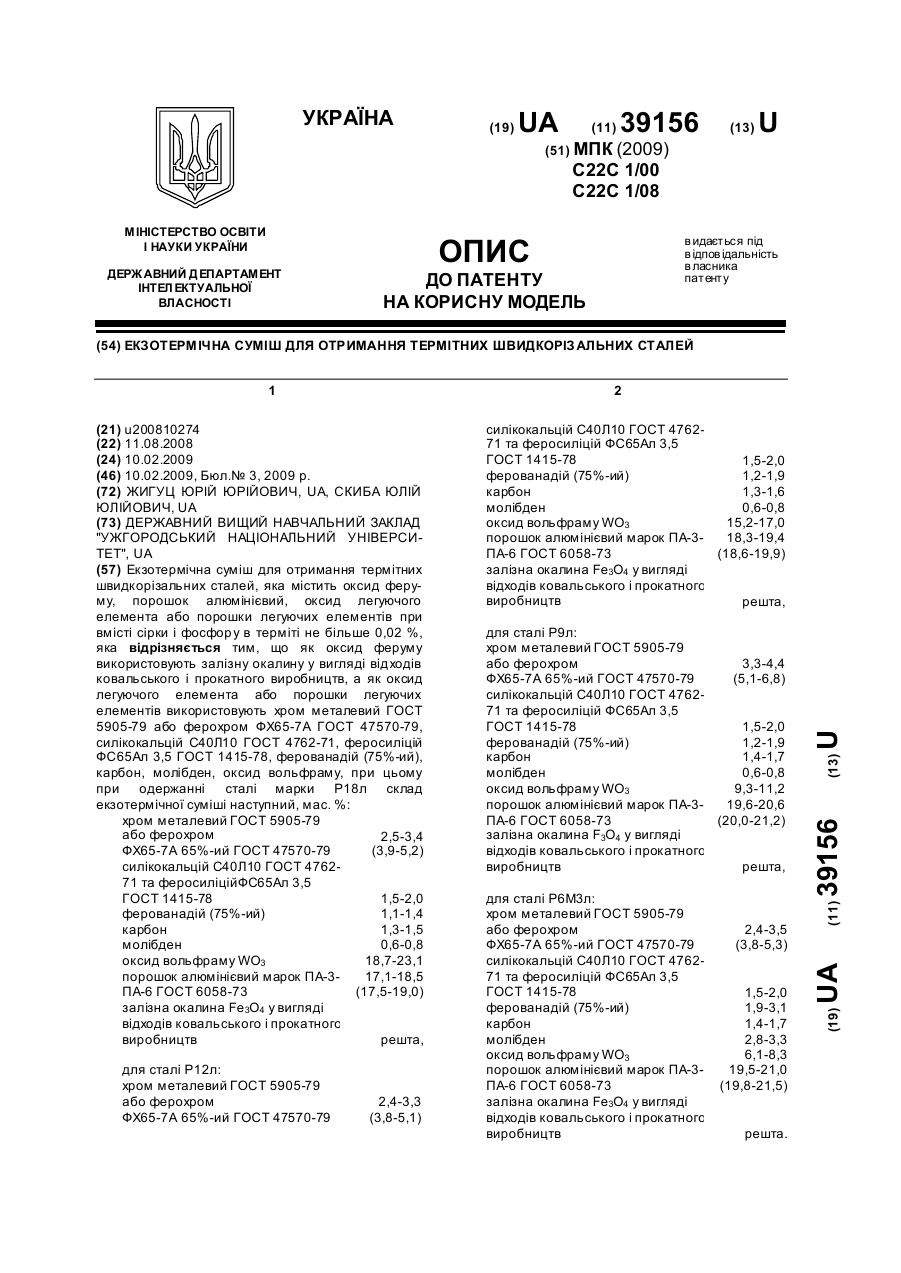

Номер патенту: 39156

Опубліковано: 10.02.2009

Автори: Скиба Юлій Юлійович, Жигуц Юрій Юрійович

МПК: C22C 1/08, C22C 1/00

Мітки: екзотермічна, сталей, суміш, отримання, термітних, швидкорізальних

Формула / Реферат:

Екзотермічна суміш для отримання термітних швидкорізальних сталей, яка містить оксид феруму, порошок алюмінієвий, оксид легуючого елемента або порошки легуючих елементів при вмісті сірки і фосфору в терміті не більше 0,02 %, яка відрізняється тим, що як оксид феруму використовують залізну окалину у вигляді відходів ковальського і прокатного виробництв, а як оксид легуючого елемента або порошки легуючих елементів використовують хром металевий...

Номер патенту: 36269

Опубліковано: 27.10.2008

Автори: Білоник Ігор Методійович, Попов Веніамін Степанович, Шумілов Олександр Андрійович, Петрашов Олександр Сергійович, Капустян Олексій Євгенович

МПК: C22C 1/08

Мітки: спосіб, отримання, пористого, металу

Формула / Реферат:

1. Спосіб отримання пористого металу, що включає поступову плавку частини початкового металевого матеріалу, який відрізняється тим, що переплавку початкового металевого матеріалу проводять під шаром флюсу.2. Спосіб за п. 1, який відрізняється тим, що під час плавки у ванну розплаву дозованими порціями подають порошок оксиду заліза.

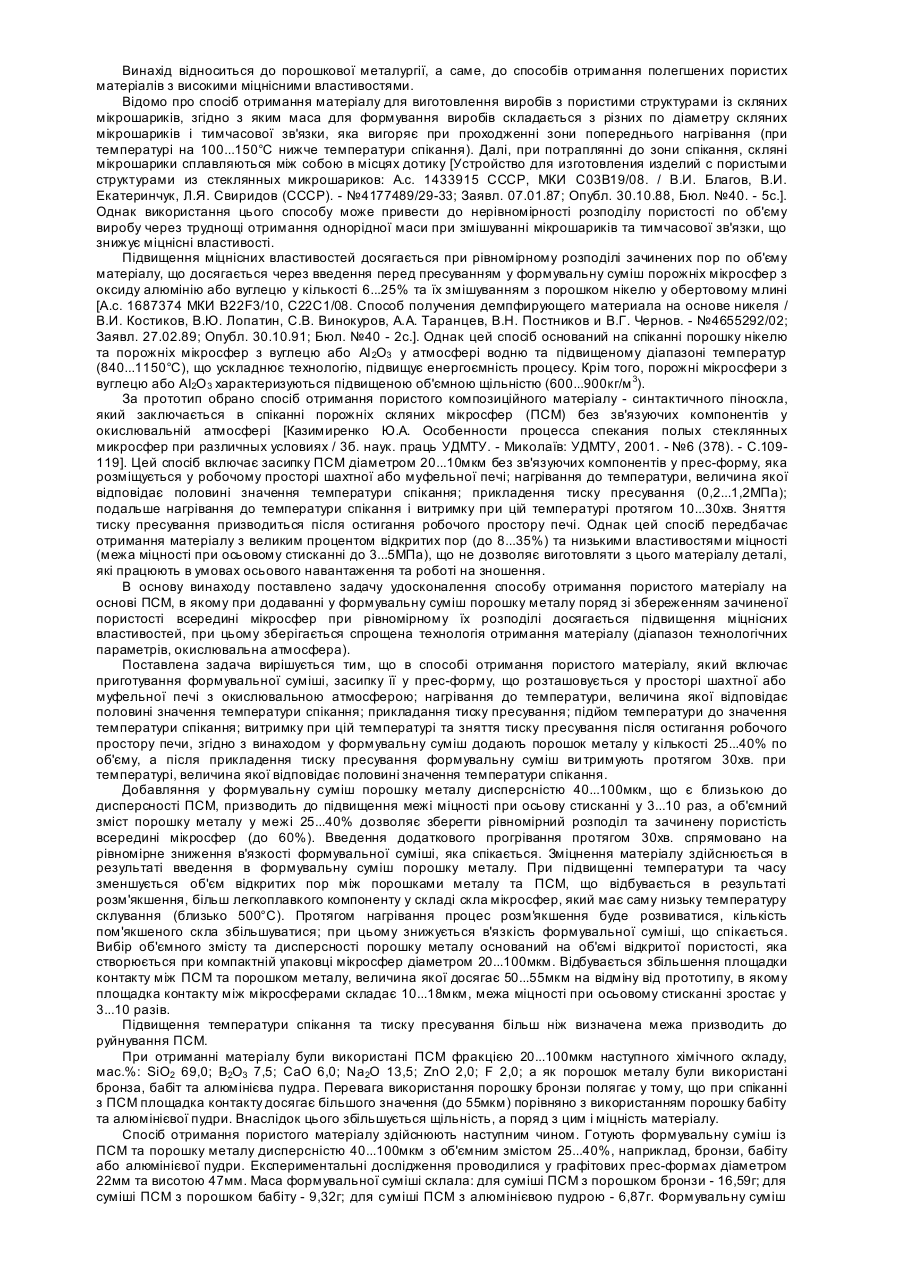

Номер патенту: 74476

Опубліковано: 15.12.2005

Автор: КАЗИМИРЕНКО ЮЛІЯ ОЛЕКСІЇВНА

МПК: C22C 1/08, B22F 3/16

Мітки: одержання, пористого, спосіб, матеріалу

Формула / Реферат:

1. Спосіб одержання пористого матеріалу, який включає приготування формувальної суміші,  засипання її в прес-форму, яка розташовується у просторі шахтної або муфельної печі з окислювальною атмосферою, нагрівання до температури, величина якої відповідає половині значення температури спікання, прикладання тиску пресування, піднімання температури до заданого значення температури спікання, витримування при цій температурі протягом 10-30 хв., та...

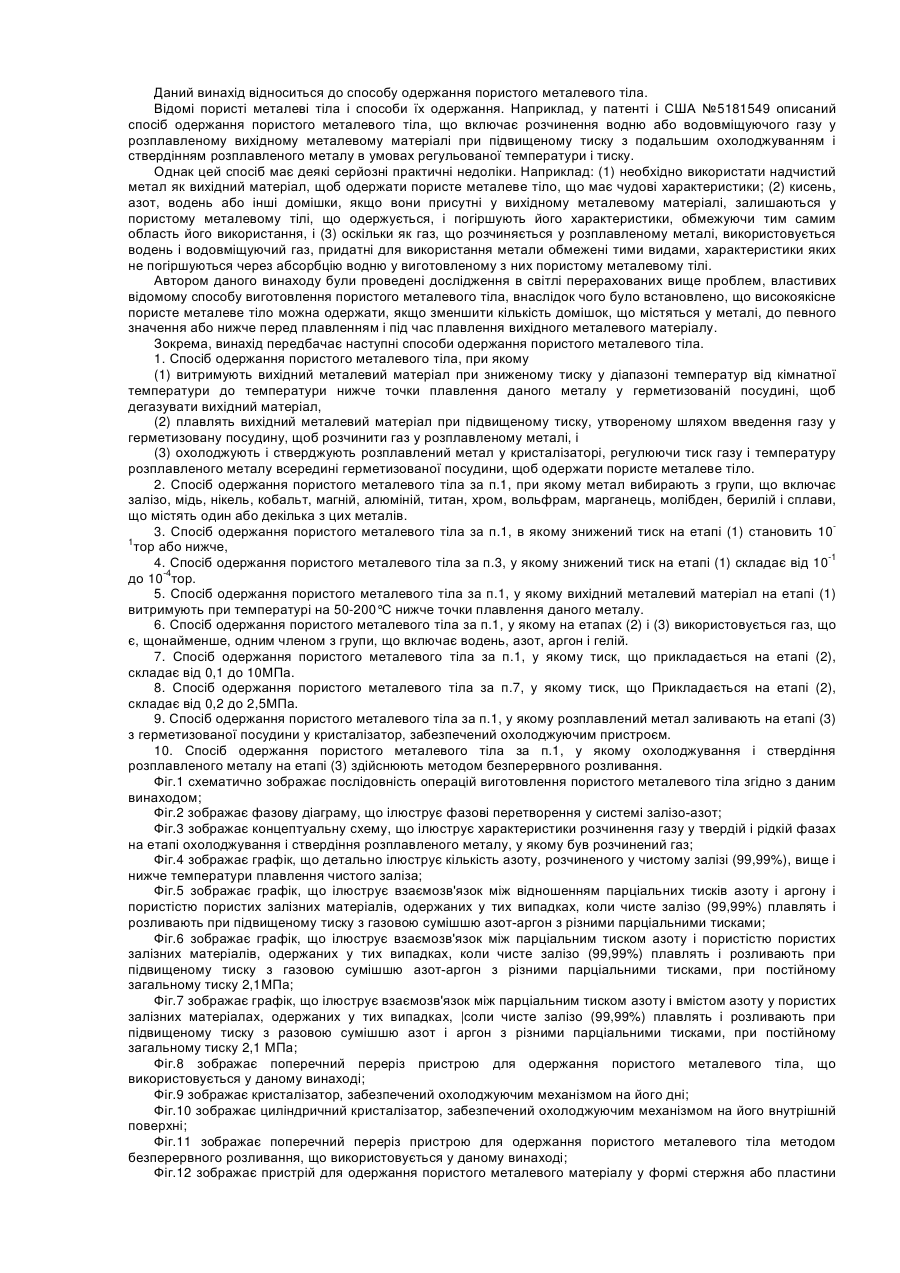

Номер патенту: 72263

Опубліковано: 15.02.2005

Автор: Накадзіма Хідео

МПК: B22D 17/08, B22D 27/13, C22C 1/08 ...

Мітки: одержання, пористого, спосіб, тіла, металевого

Формула / Реферат:

1. Спосіб одержання пористого металевого тіла, при якому(1) витримують вихідний металевий матеріал у герметизованій посудині при зниженому тиску в інтервалі від 10-1 до 10-6 тор у діапазоні температур на 50-200°С нижче температури плавлення даного металу, щоб дегазувати вихідний металевий матеріал,(2) плавлять дегазований вихідний металевий матеріал при підвищеному тиску від 0,1 до 10 МПа, досягнутому шляхом введення щонайменше...

Номер патенту: 67779

Опубліковано: 15.07.2004

Автори: Райхерт Карлхайнц, Томас Олівер, Шекхтер Леонід Н., Тріпп Терренс Б., Вірегге Йоахім, Ланін Леонід Л.

МПК: C22C 1/04, C22C 27/00, C22C 1/08, B22F 9/16 ...

Мітки: порошків, ніобію, цим, групи, отримання, складається, вибраних, отриманий, спосіб, сплаву, способом, металевих, танталу, порошок

Формула / Реферат:

1. Спосіб отримання металевих порошків, вибраних з групи, що складається з танталу (Та) і ніобію (Nb) і з їх сплаву, в чистому вигляді або з одним, або більшою кількістю металів, вибраних з групи, що складається з титану (Ті), молібдену (Мо), вольфраму (W), гафнію (Hf), ванадію (V) і цирконію (Zr), доданих в них або отриманих спільно з ними, що включає наступні стадії:(a) надання оксиду або суміші оксидів металу(ів), де сам оксид має...

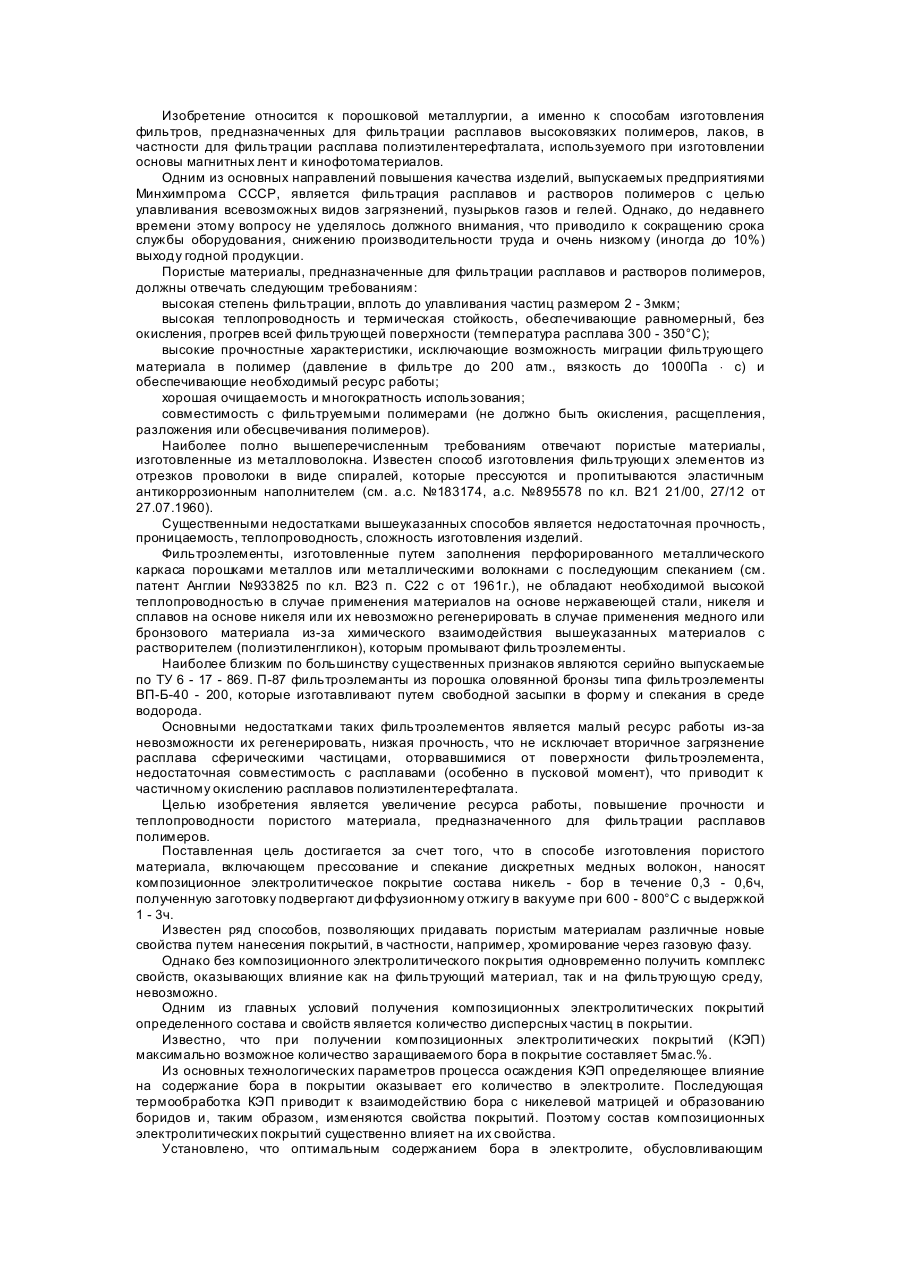

Номер патенту: 26049

Опубліковано: 26.02.1999

Автори: Осінов Віталій Іванович, Гуслієнко Юрій Олександрович, Сєчкін Микола Володимирович, Агарков Анатолій Андрійович, Шевчук Михайло Степанович, Дайбов Андрій Георгійович, Тихонович Тетяна Миколаївна

МПК: C22C 1/08

Мітки: спосіб, розплавів, виготовлення, фільтрації, полімерів, високов'язких, матеріалу, пористого, переважно

Формула / Реферат:

Способ изготовления пористого материала преимущественно для фильтрации высоковязких расплавов полимеров, включающий прессование волокна на основе меди и спекание пористой заготовки, отличающийся тем, что, с целью повышения прочности, теплопроводности и ресурса работы материала, на спеченную пористую заготовку наносят композиционное электрическое покрытие никель - бор в течение 0,3 - 0,6ч, полученную заготовку промывают, сушат и подвергают...

Номер патенту: 23150

Опубліковано: 31.08.1998

Автори: Скрябіна Людмила Григорівна, Ярошенко Олександр Павлович, Рябцев Анатолій Данилович, Савоськін Михайло Віталійович, Тарлов Олег Володимирович, Троянський Олександр Анатолійович

МПК: C22C 1/08

Мітки: спосіб, переплавлення, сплавів, металів

Формула / Реферат:

1. Способ переплава металлов и сплавов, включающий подачу на поверхность расплава флюсообразующих и рафинирующих смесей, содержащих углеродные материалы, отличающийся тем, что в качестве углеродных материалов используют терморасщепленный графит или графит, способный к терморасщеплению при нагревании, в количестве, равномгде 1,5-6,0 - эмпирический коэффициент;vr- насыпная плотность подаваемого на поверхность расплава...

Номер патенту: 19517

Опубліковано: 25.12.1997

Автори: Сало Володимир Іванович, Карташова Людмила Іванівна, Кожем'якін Генадій Миколаєвич, Ларін Віктор Валєрієвіч , RU

МПК: B22F 3/16, C22C 1/08

Мітки: спосіб, пористих, волокон, металевих, одержання, деталей

Формула / Реферат:

Способ получения пористых деталей из ме­таллических волокон, включающий подачу воло­кон в пресс-форму, их прессование й спекание, отличающийся тем, что прессование и спекание волокон осуществляют совместно с одной или бо­лее пластинами, каждая из которых находится в контакте с волокнами.
