Конструкція електрода для реографічних досліджень порожнини рота

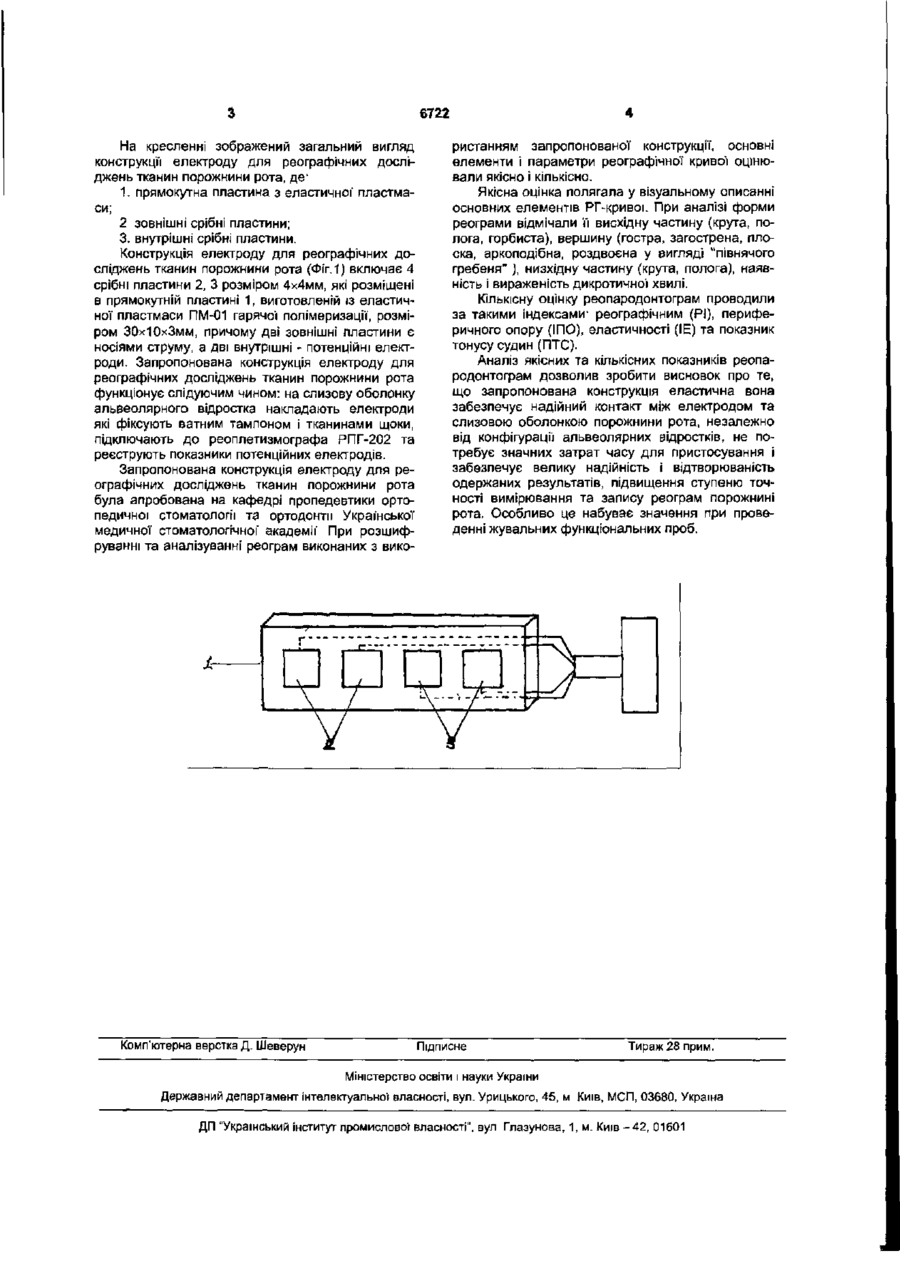

Конструкція електрода для реографічних досліджень тканин порожнини рота, що містить 4 металеві пластини, виконані з можливістю підключення до апарата, який відрізняється тим, що металеві пластини виконані розміром 4x4 мм і розміщені в прямокутній пластині, виготовленій із еластичної пластмаси ПМ-01 гарячої полімеризації розміром 30x10x3 мм, при цьому дві металеві пластини зовнішні, а дві внутрішні. Однак відомі електроди, не забезпечують достатній ступінь достовірності даних про функціональний стан порожнини рота, внаслідок їх конструктивних особливостей, а саме, вони мають жорстку основу яка не відповідає конфігурації альвеолярних відростків і не забезпечує надійного контакту між електродом та слизовою оболонкою порожнини рота, потребує значних затрат часу для пристосування електродів в порожнині рота. В основу корисної моделі поставлена задача розробити конструкцію електроду, шляхом удосконалення відомої, досягти надійного контакту із слизовою оболонкою порожнини рота у відповідності до конфігурації альвеолярних відростків, за рахунок чого забезпечити зниження затрат часу на фіксацію електродів у ротовій порожнині та підвищення ступеню точності вимірювання та запису реограм порожнині рота Поставлену задачу вирішують створенням конструкції електроду для реографічних досліджень тканин порожнини рота що включає 4 металеві пластини з можливістю підключення до апарату яка, згідно корисної1 моделі, пластини, розміром 4x4 мм, розміщені в прямокутній пластині, виготовленій із еластичної пластмаси ПМ-01 гарячої полімеризації, розміром ЗОхЮхЗмм, причому дві металеві пластини зовнішні (струмові) пластини а дві внутрішні (потейційні) CM CM 6722 На кресленні зображений загальний вигляд конструкції електроду для реографічних досліджень тканин порожнини рота, де1 1. прямокутна пластина з еластичної' пластмаси; 2 зовнішні срібні пластини; 3. внутрішні срібні пластини. Конструкція електроду для реографічних досліджень тканин порожнини рота (Фіг. 1) включає 4 срібні пластини 2, 3 розміром 4х4мм, які розміщені в прямокутній пластині 1, виготовленій із еластичної пластмаси ПМ-01 гарячої полімеризації, розміром ЗОхЮхЗмм, причому дві зовнішні пластини є носіями струму, а дві внутрішні - потенційні електроди. Запропонована конструкція електроду для реографічних досліджень тканин порожнини рота функціонує слідуючим чином: на слизову оболонку альвеолярного відростка накладають електроди які фіксують ватним тампоном і тканинами щоки, підключають до реоплетизмографа РПГ-202 та реєструють показники потенційних електродів. Запропонована конструкція електроду для реографічних досліджень тканин порожнини рота була апробована на кафедрі пропедевтики ортопедичної стоматології та ортодонти Української медичної стоматологічної академії При розшифруванні та аналізуванні реограм виконаних з вико Комп'ютерна верстка Д. Шеверун ристанням запропонованої конструкції, основні елементи І параметри реографічної кривої оцінювали якісно і кількісно. Якісна оцінка полягала у візуальному описанні основних елементів РГ-кривоі. При аналізі форми реограми відмічали її висхідну частину (крута, полога, горбиста), вершину (гостра, загострена, плоска, аркоподібна, роздвоєна у вигляді "півнячого гребеня" ), низхідну частину (крута, полога), наявність і вираженість дикротичної хвилі. Кількісну оцінку реопародонтограм проводили за такими індексами- реографічним (РІ), периферичного опору (ІПО), еластичності (IE) та показник тонусу судин (ПТС). Аналіз якісних та кількісних показників реопародонтограм дозволив зробити висновок про те, що запропонована конструкція еластична вона забезпечує надійний контакт між електродом та слизовою оболонкою порожнини рота, незалежно від конфігурації альвеолярних відростків, не потребує значних затрат часу для пристосування і забезпечує велику надійність і відтворюваність одержаних результатів, підвищення ступеню точності вимірювання та запису реограм порожнині рота. Особливо це набуває значення при проведенні жувальних функціональних проб. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
