Пристрій для сортування сипких сумішей

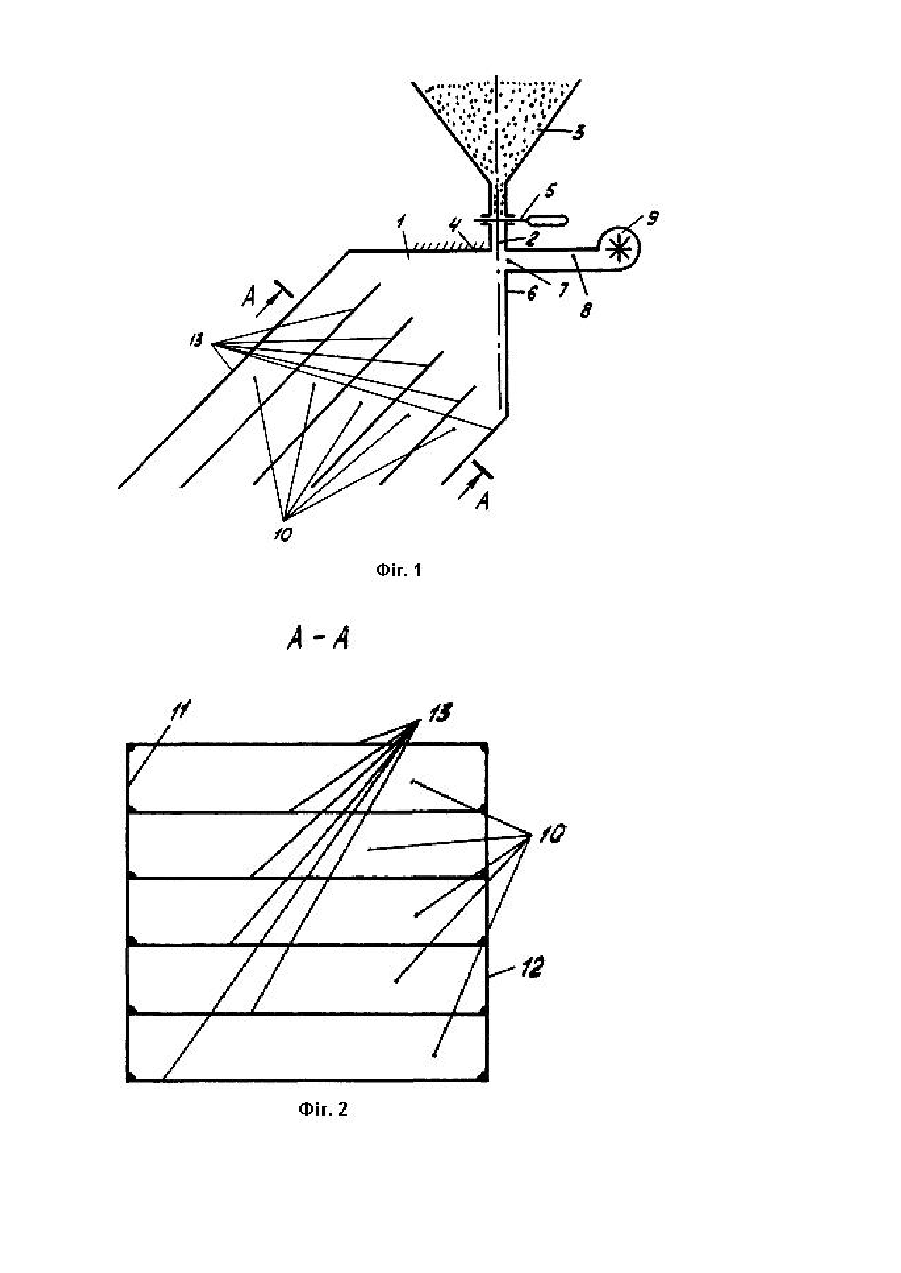

Винахід відноситься до області машинобудування і може бути, зокрема, використаний в пристроях для очищення і сортування насіння різних культур по питомій вазі, парусності, розмірам. Відомо пристрій для сортування сипких сумішей, що містить корпус, бункер з дозатором і його засувкою, похилу ділильну площину із сітчастим дном, привід поздовжніх коливань, вентилятор і повітряну камеру (див. Политехнический словарь / Редкол.: А.Ю. Ишлинский (гл. ред.) и др. - 3-е изд., перераб. и доп. - М.: Советская энциклопедия, 1989. - 656 с., с. 493 -494). Цей пристрій для сортування сипких сумішей обрано за прототип. Його недоліком є необхідність надання похилій ділильній площині із сітчастим дном поздовжніх коливань, унаслідок чого пристрій для сортування має недостатні надійність і довговічність. Крім того, сітчасте дно швидко забивається сумішшю, яка сортується, тому не можна забезпечити тривалу надійну роботу пристрою для сортування. Поділ їм сипкої суміші на фракції дуже умовний. В основу винаходу поставлено задачу удосконалення пристрою для сортування сипких сумішей шляхом того, що корпус пристрою для сортування має коробчасту конструкцію з щілиноподібними прорізами для подачі сипкої суміші і підведення повітря від вентилятора, а також із суцільним прорізом для каналів відводу фракцій сипкої суміші, що приведе до суміщення функцій, виконуваних похилою ділильною площиною із сітчастим дном і приводом поздовжніх коливань, потоком повітря, що надходить із щілиноподібного прорізу від вентилятора, спрямованим поперечно руху сипкої суміші. Зазначена задача досягається тим, що в пристрій для сортування сипких сумішей, що містить корпус, бункер з дозатором і його засувкою, похилу ділильну площину із сітчастим дном, привід поздовжніх коливань, вентилятор і повітряну камеру, відповідно до винаходу, корпус пристрою для сортування має коробчасту конструкцію, у верхній частині порожнина корпуса герметично з'єднана з дозатором крізь поздовжню щілину по всій довжині верхньої стінки корпуса пристрою для сортування, у задній стінці корпуса пристрою для сортування по всій її довжині, нижче щілини дозатора, виконано щілиноподібний проріз, герметично з'єднаний з каналом підведення повітря від вентилятора, а в передній частині корпуса пристрою для сортування виконано суцільний проріз, площина якого нахилена з віддаленням її від вертикальної осі симетрії щілини дозатора в міру наближення до дозатора, у цій площині виконано вхідні прорізи відвідних каналів, утворених жорстко прикріпленими до бічних стінок корпуса пристрою для сортування металевими листами, розташованими паралельно один до одного, при цьому кількість відвідних каналів відповідає кількості фракцій сипкої суміші, яка сортується. Завдяки зазначеним відмітним ознакам пристрою для сортування сипких сумішей, що заявляється, функції похилої ділильної площини із сітчастим дном і приводу поздовжніх коливань виконує потік повітря з щілиноподібного прорізу від вентилятора, спрямований поперечно руху сипкої суміші. Сутність винаходу пояснюється кресленнями, де на фіг. 1 показано пристрій для сортування сипких сумішей у поперечному розрізі, а на фіг. 2 зображено перетин А-А фіг. 1 . Корпус 1 пристрою для сортування має коробчасту конструкцію. У верхній частині порожнина корпуса 1 герметично з'єднана з дозатором 2 бункера 3 крізь поздовжню щілину по всій довжині верхньої стінки 4 корпуса 1 пристрою для сортування. Засувка 5 дозатора 2 служить для регулювання подачі сипкої суміші, що сортується. У задній стінці 6 корпуса 1 пристрою для сортування по всій її довжині, нижче щілини дозатора 2, виконано щілиноподібний проріз 7, герметично з'єднаний з каналом 8 підведення повітря від вентилятора 9. У передній частині корпуса 1 пристрою для сортування виконано суцільний проріз, площина якого нахилена з віддаленням її від вертикальної осі симетрії щілини дозатора 2 у міру наближення до дозатора 2, у цій площині виконані вхідні прорізи відвідних каналів 10, що утворюються жорстко прикріпленими до бічних стінок 11 і 12 корпуса 1 пристрою для сортування металевими листами 13, розташованими паралельно один до одного. Пристрій для сортування сипких сумішей працює наступним чином. Після включення вентилятора 9 відкривають засувку 5 дозатора 2. Сипка суміш крізь дозатор 2 надходить в порожнину корпуса 1 пристрою для сортування і піддається дії поперечно спрямованого повітряного потоку з щілиноподібного прорізу 7, з'єднаного з каналом 8 підведення повітря від вентилятора 9. Частки сипкої суміші під дією повітряного потоку відхиляються убік вхідних прорізів відвідних каналів 10. Чим менша питома вага, менший розмір, більше парусність часток, тим більше ступінь їхнього відхилення від вертикального напряму руху. Очевидно, що пил і легке сміття, що містяться в сипкій суміші, будуть підхоплені повітряним потоком і занесеш у верхній відвідний канал 10. Частки з трохи більшою питомою вагою, більшими розмірами, меншою парусністю відхиляться від вертикального напряму руху в тро хи меншому ступені і потраплять у другий зверху відвідний канал 10 і т.д. Важкі сторонні включення відхиляться від вертикального напряму руху незначно і потраплять у нижній відвідний канал 10. Кожна фракція сипкої суміші, яка сортується, по відповідному відвідному каналу 10 буде зсипатися в окрему ємність (на кресленнях не показані). Таким чином, запропонований пристрій для сортування сипких сумішей конструктивно простий завдяки виконанню функцій похилої ділильної площини із сітчастим дном і приводу поздовжніх коливань потоком повітря, що надходить із щілиноподібного прорізу від вентилятора, спрямованим поперечно руху сипкої суміші.
