Пристрій для завантаження сипких матеріалів в ємності

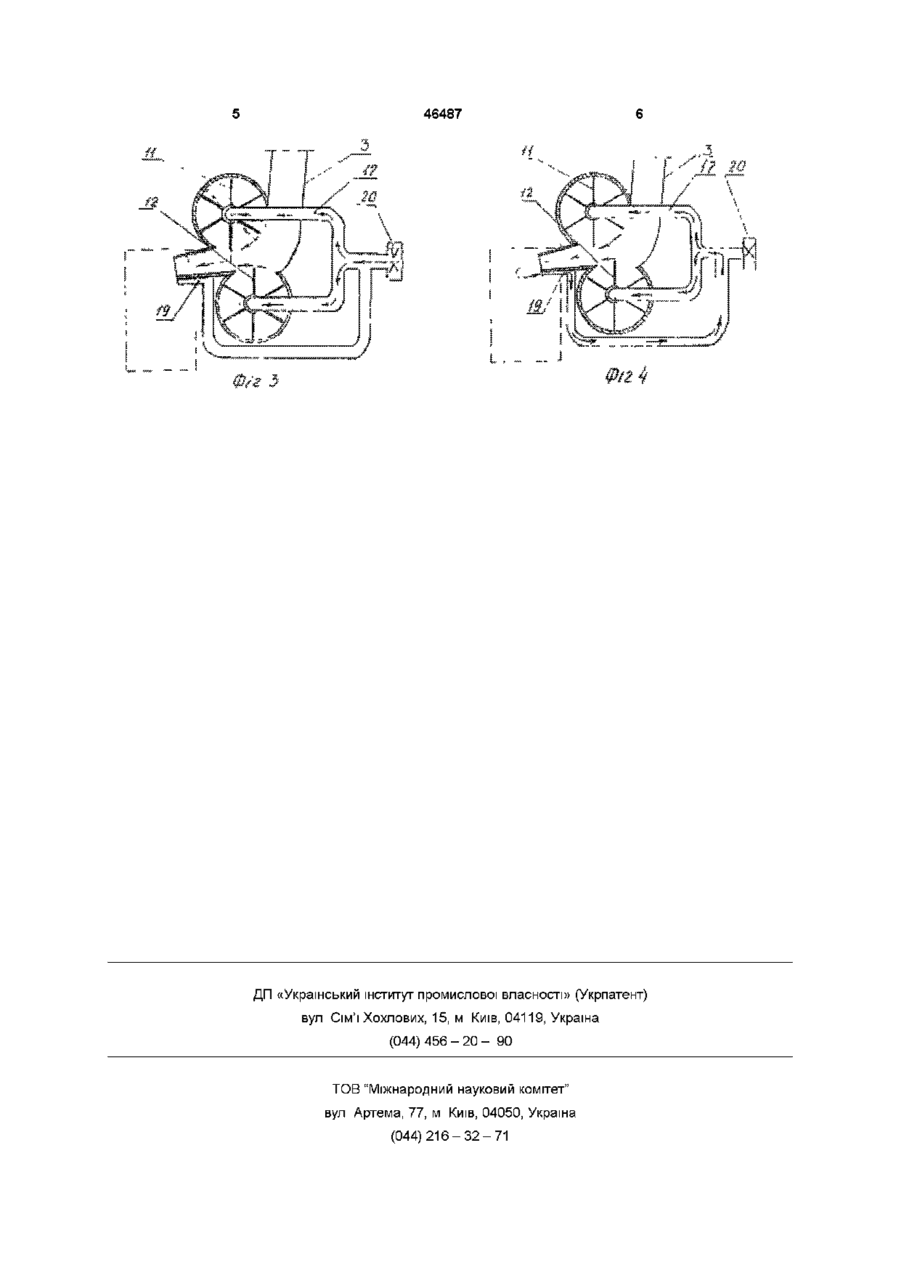

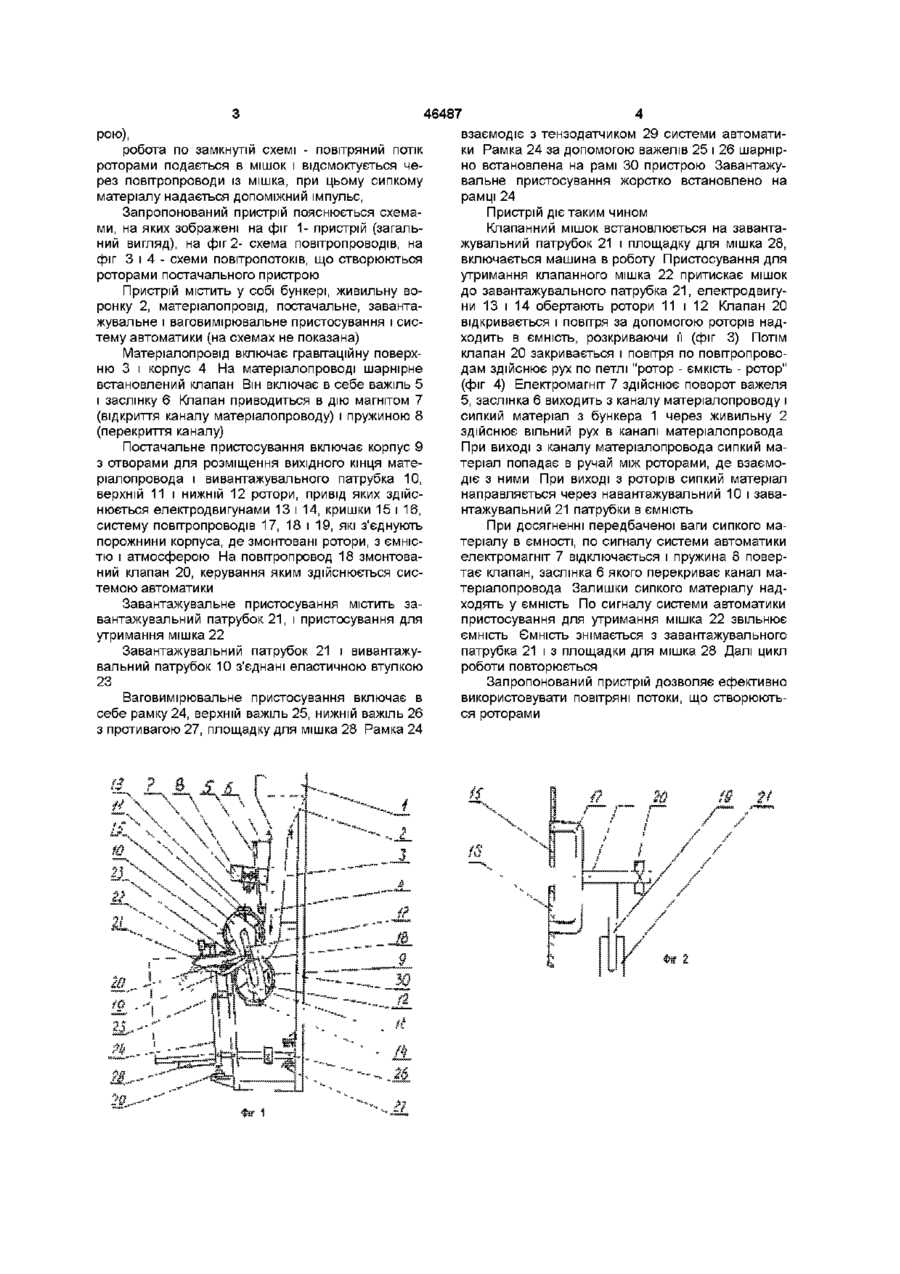

Пристрій для завантажування сипких матеріалів у ємності, що містить бункер, живильну воронку, матеріалопровід, постачальне пристосування, яке включає корпус, вивантажувальний патрубок, два ротори і кришки, завантажувальне і ваговимірювальне пристосування, систему автоматики, який відрізняється тим, що в центрі кришок виконані отвори, які повітропроводами з'єднані з ємністю і з атмосферою, при цьому на повітропроводі, що з'єднує постачальне пристосування з атмосферою, змонтований клапан, керування яким здійснює система автоматики Винахід відноситься до фасовочнопакувального обладнання і може бути використа стю разом з сипким матеріалом поступає в мішок, що створює перешкоду в повноті заповнення об'єму мішка а також приводить до втрат фасуемого матеріалу при неорганізованому виході повітря із мішка В основу винаходу поставлено завдання підвищення ефективності процесу завантаження клапанного мішка сипким матеріалом і забезпечення необхідної повноти заповнення клапанного мішка шляхом регулювання повітряного потока, що створюється роторами постачального пристрою Поставлена задача вирішується тим, що в пристрої для завантаження сипких матеріалів в ємності, що містить в собі бункер, живильну воронку, матеріалопровід, постачальне пристосування, яке включає корпус, два ротори і кришки завантажувальне і ваговимірювальне пристосування, систему автоматики, ВІДПОВІДНО винаходу, в центрі кришок виконані отвори, які повітропроводами з'єднані з ємністю і з атмосферою, при цьому на повітропроводі, що з'єднує постачальне пристосування з атмосферою змонтований клапан, керування яким здійснює система автоматики Такі конструктивні ВІДМІННОСТІ пристрою дають можливість регулювати повітряний потік і ефективно його використовувати Можливі слідуючі схеми регулювання повітряного потоку подача повітряного потоку в ємність для її розкриття на початку завантаження (постачальний пристрій повітропроводами з'єднаний з атмосфе ний в агропромисловості, будівельній, ХІМІЧНІЙ І ІНШИХ галузях господарства, а також на підприємствах, які здійснюють фасування сипких матеріалів Відомий пристрій для завантаження сипких матеріалів у клапанні мішки по патенту України (Заявка № 98020941 від 24 02 98) Пристрій містить у собі бункер, живильну воронку, матеріалопровід, завантажувальне і ваговимірювальне пристосування і систему автоматики Недоліком пристрою є те, що повітряний потік, який створюється ротором не регулюється і повністю разом з сипким матеріалом поступає в мішок, що створює перешкоду в повноті заповнення об'єму мішка, а також приводить до втрат фасуемого матеріалу при неорганізованому виході повітря із мішка Найбільш близьким до пропонуємого є пристрій для завантаження сипких матеріалів у клапанні мішки по патенту України (Заявка № 99126801 від 14 12 1999р) Пристрій містить у собі бункер, живильну воронку, завантажувальне і ваговимірювальне пристосування і систему автоматики Постачальне пристосування включає два ротори, які розміщені один над другим і обертаються в протилежних напрямках Недоліком пристрою є те, що повітряний потік, що створюється роторами не регулюється і повні 1 00 (О 46487 рою), робота по замкнутій схемі - повітряний потік роторами подається в мішок і відсмоктується через повітропроводи із мішка, при цьому сипкому матеріалу надається допоміжний імпульс, Запропонований пристрій пояснюється схемами, на яких зображені на фіг 1- пристрій (загальний вигляд), на фіг 2- схема повітропроводів, на фіг 3 і 4 - схеми повітропотоків, що створюються роторами постачального пристрою Пристрій містить у собі бункері, живильну воронку 2, матеріалопровід, постачальне, завантажувальне і ваговимірювальне пристосування і систему автоматики (на схемах не показана) Матеріалопровід включає гравітаційну поверхню 3 і корпус 4 На матеріалопроводі шарнірне встановлений клапан Він включає в себе важіль 5 і заслінку 6 Клапан приводиться в дію магнітом 7 (відкриття каналу матеріалопроводу) і пружиною 8 (перекриття каналу) Постачальне пристосування включає корпус 9 з отворами для розміщення вихідного кінця матеріалопровода і вивантажувального патрубка 10, верхній 11 і нижній 12 ротори, привід яких здійснюється електродвигунами 13 і 14, кришки 15 і 16, систему повітропроводів 17, 18 і 19, які з'єднують порожнини корпуса, де змонтовані ротори, з ємністю і атмосферою На повітропровод 18 змонтований клапан 20, керування яким здійснюється системою автоматики Завантажувальне пристосування містить завантажувальний патрубок 21, і пристосування для утримання мішка 22 Завантажувальний патрубок 21 і вивантажувальний патрубок 10 з'єднані еластичною втулкою 23 Ваговимірювальне пристосування включає в себе рамку 24, верхній важіль 25, нижній важіль 26 з противагою 27, площадку для мішка 28 Рамка 24 взаємодіє з тензодатчиком 29 системи автоматики Рамка 24 за допомогою важелів 25 і 26 шарнірно встановлена на рамі ЗО пристрою Завантажувальне пристосування жорстко встановлено на рамці 24 Пристрій діє таким чином Клапанний мішок встановлюється на завантажувальний патрубок 21 і площадку для мішка 28, включається машина в роботу Пристосування для утримання клапанного мішка 22 притискає мішок до завантажувального патрубка 21, електродвигуни 13 і 14 обертають ротори 11 і 12 Клапан 20 відкривається і повітря за допомогою роторів надходить в ємність, розкриваючи її (фіг 3) Потім клапан 20 закривається і повітря по повітропроводам здійснює рух по петлі "ротор - ємкість - ротор" (фіг 4) Електромагніт 7 здійснює поворот важеля 5, заслінка 6 виходить з каналу матеріалопроводу і сипкий матеріал з бункера 1 через живильну 2 здійснює вільний рух в каналі матеріалопровода При виході з каналу матеріалопровода сипкий матеріал попадає в ручай між роторами, де взаємодіє з ними При виході з роторів сипкий матеріал направляється через навантажувальний 10 і завантажувальний 21 патрубки в ємність При досягненні передбаченої ваги сипкого матеріалу в ємності, по сигналу системи автоматики електромагніт 7 відключається і пружина 8 повертає клапан, заслінка 6 якого перекриває канал матеріалопровода Залишки сипкого матеріалу надходять у ємність По сигналу системи автоматики пристосування для утримання мішка 22 звільнює ємність Ємність знімається з завантажувального патрубка 21 і з площадки для мішка 28 Далі цикл роботи повторюється Запропонований пристрій дозволяє ефективно використовувати повітряні потоки, що створюються роторами 46487 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
