Сплав для рухливих ущільнюючих елементів

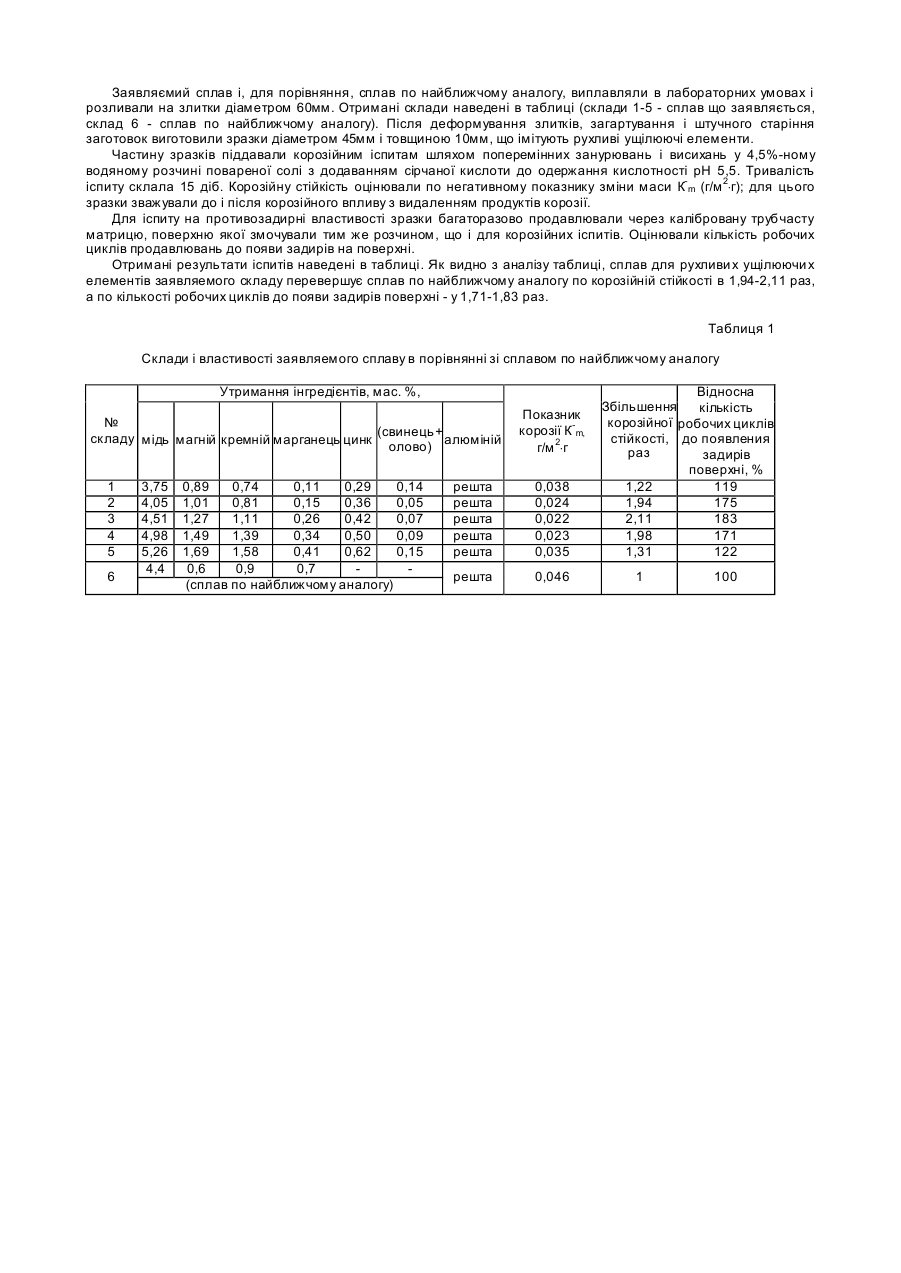

Винахід належить до області кольорової металургії, а більш конкретно до виробництва алюмінієвих сплавів, призначених переважно для рухли вих ущільнюючих елементів, і може бути використаний на заводах кольорової металургії для виробництва сплавів для виробів, які підлягають значним навантаженням в умовах впливу корозійноактивного середовища. Відомі сплави системи алюміній-магній-кремній, названі «авіаль», що містять у середньому, мас. %: 0,7-1,1 Mg, 0,5-1,0 Si, 0,3-0,4 Сu, 0,25-0,7 Mn, 0,25 Cr (Колачев Б.А., Елагин В.И., Ливанов В.А. Металловедение и термическая обработка цветных металлов и сплавов.- 3-е изд.-М.: « МИСИС». 1999.-416c. -c.91-92). Недоліком відомих сплавів типу «авіаль» є їхня недостатня міцність, що обумовлено низьким утриманням легуючи х компонентів, сумарне утримання яких не перевищує 1-2 мас. %. Відомий сплав системи алюміній - магній-кремній-мідь, що маркірується як АК8, що містить мас. %: 3,9-4,8 Си, 0,4-0,8 Mg, 0,6-1,2 Si, 0,4-1,0 Mn і призначений для виготовлення поковок і штамповок (Колачев Б.А., Елагин В. И., Ливанов В.А. Металловедение и термическая обработка цветных металлов и сплавов.- 3-е изд.-М.: « МИСИС», 1999. -416с. -с.96-97). Цей сплав по технічній сутності є найбільш близьким до заявляемого і тому прийнятий у якості найближчого аналога. Ознаками відомого сплаву, що збігаються з істотними ознаками сплаву для рухливи х ущільнюючих елементів є наявність у ньому міді, магнію, кремнію, марганцю й алюмінію. Підвищення кількості легуючих компонентів у цьому сплаві до 6-7мас. % забезпечує його високу міцність, що дозволяє використовувати його для відповідальних силових елементів. Проте недоліками відомого сплаву є його недостатня пластичність, особливо при значних багатократних тисках, що призводить до задиру поверхні, і знижена корозійна стійкість. В основу запропонованого винаходу поставлена задача такого удосконалення сплаву для рухливи х ущільнюючих елементів, що дозволило б підвищити його противозадирні властивості при значних багатократних тисках шляхом підвищення пластичності і корозійної стійкості за рахунок введення і регламентації добавок елементів. Поставлена задача вирішується тим, що сплав для рухливи х ущільнюючих елементів, що містить мідь, магній, кремній, марганець і алюміній, додатково містить цинк і суму домішок свинцю й олова при такому співвідношенні інгредієнтів, мас. %: мідь 4,0-5,0 магній 1,0-1,5 кремній 0,8-1,4 марганець 0,15-0,35 цинк 0,35-0,50 (свінець+олово)
