Респіратор

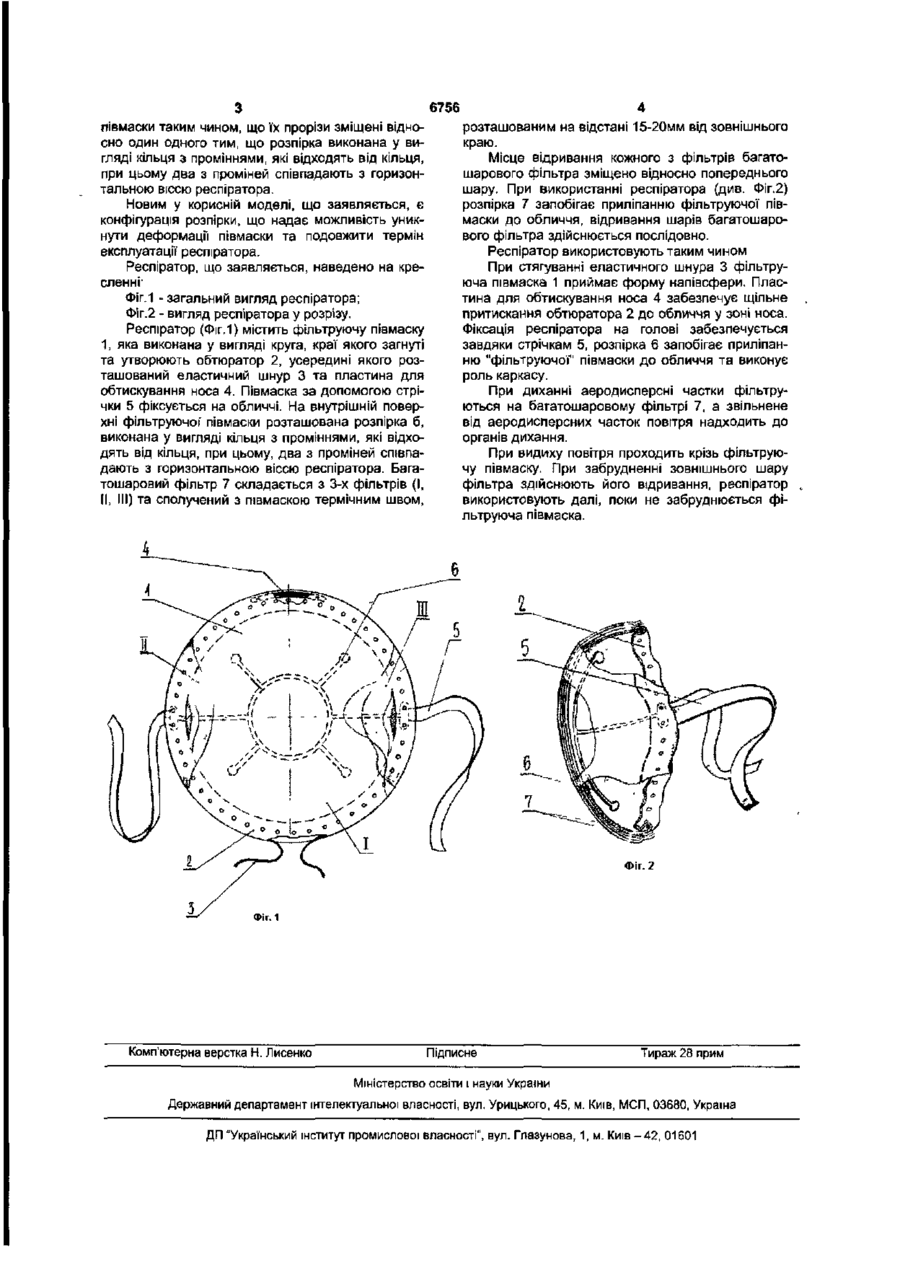

Респіратор, що містить фільтруючу півмаску, виконану у вигляді круга, края якого загнуті й утворюють обтюратор, розпірку, еластичний шнур, пластину для обтискування носа та стрічки, на зовнішній поверхні півмаски розташований додатковий багатошаровий фільтр, сполучений з півмаскою термічним швом, по краях кожного шара додаткового фільтра виконані перфорація та проріз, при цьому шари додаткових фільтрів розташовані на зовнішній поверхні півмаски таким чином, що їх прорізи зміщені відносно один одного, який відрізняється тим, що розпірка виконана у вигляді кільця з променями, які відходять від кільця, при цьому два з променів співпадають з горизонтальною віссю респіратора. Корисна модель відноситься до засобів індивідуального захисту органів дихання людини від шкідливих речовин. Відомий респіратор "Лепесток" [цив. И.В.Петрянов, В.С Кощеев, П.И.Басманов и др. "Лепесток" (Лёгкие респираторы) - М., Наука, 1984г., с.216] виконаний у вигляді круга, края якого загнуті, та утворюють обтюратор, усередені якого розташований странгулятор (пластина для обтискування носу та гумовий шнур) Фільтруюча півмаска виконана з фільтруючого матеріалу У складі респіратора є розпірка у вигляді фігури з промінями, які збігаються до центру (сніжинка). Розпірка виконує роль легкого каркасу, запобігая "прилипанню" фільтра-півмаски до обличчя. Відомий респіратор має недоліки - передчасно втрачає захисні властивості завдяки пилу, який забиває її поверхню та має малий підмасочний простір, завдяки конструкційним особливостям. Відомий респіратор [див. заявка на корисну модель №20041008228] фільтруюча півмаска якого виконана у вигляді круга, краї якого загнуті й утворюють обтюратор, на зовнішній поверхні півмаски розташований додатковий багатошаровий фільтр, сполучений з півмаскою термічним швом, по краях кожного шара додаткового фільтра виконані перфорація та проріз, при цьому шари додаткових фільтрів розташовані на зовнішній поверхні півмаски таким чином, що їх прорізи зміщені відносно один одного, респіратор містить розпірку, ела стичний шнур, пластину для обтискування носа та стрічки Даний респіратор обрано прототипом. Спільним у прототипу та корисної моделі, що заявляється, є фільтруюча півмаска з обтюратором, на зовнішній поверхні якої* розташований багатошаровий фільтр, розпірка, еластичний шнур, пластина для обтискування носа та стрічки. Після приведення респіратора до робочого стану розпірка виконує роль легкого каркасу. Але, при експлуатації респіратора, відбувається деформація та "приліпання" фільтра півмаски до обличчя, порушується циклічність дихання, вентилюємість підмасочного простору Стає можливим використання респіратора. В основу корисної моделі, що заявляється, поставлено задачу створити такий респіратор, в якому шляхом використання нової конфігурації розпірки підтримується напівсферична форма півмаски та подовжується строк експлуатації респіратора. Поставлена задача вирішена у респіраторі, що містить фільтруючу півмаску виконану у вигляді круга, краї якого загнуті й утворюють обтюратор, розпірку, еластичний шнур, пластину для обтискування носа та стрічки, на зовнішній поверхні півмаски розташований додатковий багатошаровий фільтр, сполучений з півмаскою термічним швом, по краях кожного шара додаткового фільтра виконані перфорація та проріз, при цьому шари додаткових фільтрів розташовані на зовнішній поверхні (О ю со 6756 півмаски таким чином, що їх прорізи зміщені відносно один одного тим, що розпірка виконана у вигляді кільця з проміннями, які відходять від кільця, при цьому два з проміней співпадають з горизонтальною віссю респіратора. Новим у корисній моделі, що заявляється, є конфігурація розпірки, що надає можливість уникнути деформації півмаски та подовжити термін експлуатацГі респіратора. Респіратор, що заявляється, наведено на кресленні' Фіг.1 - загальний вигляд респіратора; Фіг.2 - вигляд респіратора у розрізу. Респіратор (Фіг.1) містить фільтруючу півмаску I, яка виконана у вигляді круга, краї якого загнуті та утворюють обтюратор 2, усередині якого розташований еластичний шнур 3 та пластина для обтискування носа 4. Півмаска за допомогою стрічки 5 фіксується на обличчі. На внутрішній поверхні фільтруючої півмаски розташована розпірка б, виконана у вигляді кільця з проміннями, які відходять від кільця, при цьому, два з проміней співпадають з горизонтальною віссю респіратора. Багатошаровий фільтр 7 складається з 3-х фільтрів (І, II, III) та сполучений з півмаскою термічним швом, розташованим на відстані 15-20мм від зовнішнього краю. Місце відривання кожного з фільтрів багатошарового фільтра зміщено відносно попереднього шару. При використанні респіратора (див. Фіг.2) розпірка 7 запобігає приліпанню фільтруючої півмаски до обличчя, відривання шарів багатошарового фільтра здійснюється послідовно. Респіратор використовують таким чином При стягуванні еластичного шнура 3 фільтруюча півмаска 1 приймає форму напівсфери. Пластина для обтискування носа 4 забезпечує щільне притискання обтюратора 2 до обличчя у зоні носа. Фіксація респіратора на голові забезпечується завдяки стрічкам 5, розпірка 6 запобігає приліпан11 ню "фільтруючої півмаски до обличчя та виконує роль каркасу. При диханні аеродисперсні частки фільтруються на багатошаровому фільтрі 7, а звільнене від аеродисперсних часток повітря надходить до органів дихання. При видиху повітря проходить крізь фільтруючу півмаску. При забрудненні зовнішнього шару фільтра здійснюють його відривання, респіратор використовують далі, поки не забруднюється фільтруюча півмаска. Фіг.2 Фіг.1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
