Пристрій для охолодження пилу в шлаковику мартенівської печі

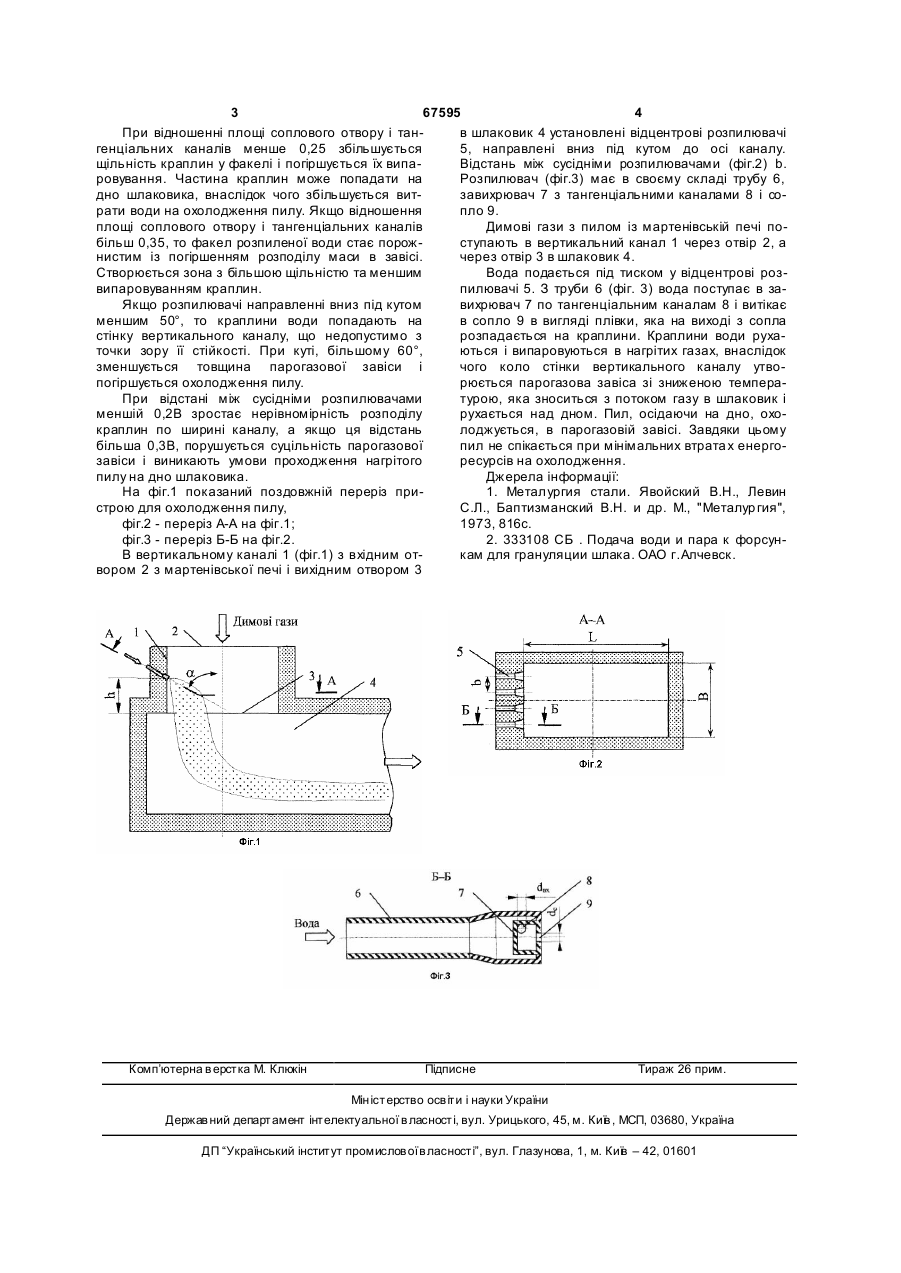

1. Пристрій для охолодження пилу в шлаковику мартенівської печі, який має вертикальний ка нал зі вхідним отвором в шлаковик, розпилювачі води, розміщені в стінці вертикального каналу, який відрізняється тим, що розпилювачі води є відцентровими з відношенням площі соплового отвору до площі тангенціальних каналів 0,25 ¸ 0,35 , при цьому сопла спрямовані донизу Винахід відноситься до металургії, а саме до мартенівської печі. Відома мартенівська піч, яка з'єднана вертикальним каналом із шлаковиком ([1], с.611). Недоліком такої печі є те, що пил, який виноситься газами з печі і осідає в шлаковику, спікається в монолітну брилу, яка видаляється зі значними витратами праці й часу. Відомий пристрій для охолодження пилу перед шлаковиком, який включає вертикальний канал з двома паровими розпилювачами в стінці [2] (прототип). Суттєві ознаки винаходу, збіжні з прототипом: вертикальний канал з вхідним отвором із печі і вхідним отвором у шлаковик, розпилювачі води в стінці вертикального каналу. Недоліком відомого пристрою охолодження пилу над шлаковиком є значні витрати пари на розпилювання води і мала ефективність охолодження внаслідок проскакування частини пилу повз факела розпиленої води. Завданням винаходу є створення пристрою, в якому нове виконання розпилювачів води і їх розміщення забезпечує зменшення витрат енергоресурсів на охолодження пилу, унеможливлюючи його спікання в шлаковику. Це завдання вирішується тим, що розпилювачі води відцентрові з відношенням площі соплового отвору і тангенціальних каналів 0,25 ¸ 0,35, сопла направлені вниз під кутом 50-60° до осі вертикального каналу, а відстань між сусідніми розпилювачами b=(0,2 ¸ 0,3)В, В- ширина вертикального каналу. Відцентрові розпилювачі подрібнюють воду на краплини, які випаровуються у високотемпературному парогазовому потоці коло стінки вертикального каналу, створюючи парогазову завису над дном шлаковика. Пил осідає через парогазову завісу і охолоджується до температури, при якій він не спікається. Відцентрові розпилювачі не потребують пари на подрібнення води. При відношенні площі соплового отвору і тангенціальних каналів 0,25 ¸ 0,35, розміщенні розпилювачів соплами вниз під кутом 50 ¸ 60° до осі вертикального каналу на відстані між сусідніми розпилювачами b=(0,2 ¸ 0,3)В створюється суцільна парогазова завіса коло стінки вертикального каналу, яка з потоком газу з печі зноситься в шлаковик і рухається над дном. В парогазовій завісі охолоджується пил, який осідає на дно шлаковика. (19) UA (11) 67595 (13) C2 під кутом 50 ¸ 60° до осі вертикального каналу. 2. Пристрій за п. 1, який відрізняється тим, що відстань між сусідніми розпилювачами становить b = ( 0. 2 ¸ 0 .3 )B , де B - ширина вертикального каналу. 3 67595 4 При відношенні площі соплового отвору і танв шлаковик 4 установлені відцентрові розпилювачі генціальних каналів менше 0,25 збільшується 5, направлені вниз під кутом до осі каналу. щільність краплин у факелі і погіршується їх випаВідстань між сусідніми розпилювачами (фіг.2) b. ровування. Частина краплин може попадати на Розпилювач (фіг.3) має в своєму складі трубу 6, дно шлаковика, внаслідок чого збільшується витзавихрювач 7 з тангенціальними каналами 8 і сорати води на охолодження пилу. Якщо відношення пло 9. площі соплового отвору і тангенціальних каналів Димові гази з пилом із мартенівській печі побільш 0,35, то факел розпиленої води стає порожступають в вертикальний канал 1 через отвір 2, а нистим із погіршенням розподілу маси в завісі. через отвір 3 в шлаковик 4. Створюється зона з більшою щільністю та меншим Вода подається під тиском у відцентрові розвипаровуванням краплин. пилювачі 5. З труби 6 (фіг. 3) вода поступає в заЯкщо розпилювачі направленні вниз під кутом вихрювач 7 по тангенціальним каналам 8 і витікає меншим 50°, то краплини води попадають на в сопло 9 в вигляді плівки, яка на виході з сопла стінку вертикального каналу, що недопустимо з розпадається на краплини. Краплини води рухаточки зору її стійкості. При куті, більшому 60°, ються і випаровуються в нагрітих газах, внаслідок зменшується товщина парогазової завіси і чого коло стінки вертикального каналу утвопогіршується охолодження пилу. рюється парогазова завіса зі зниженою темпераПри відстані між сусідніми розпилювачами турою, яка зноситься з потоком газу в шлаковик і меншій 0,2В зростає нерівномірність розподілу рухається над дном. Пил, осідаючи на дно, охокраплин по ширині каналу, а якщо ця відстань лоджується, в парогазовій завісі. Завдяки цьому більша 0,3В, порушується суцільність парогазової пил не спікається при мінімальних втрата х енергозавіси і виникають умови проходження нагрітого ресурсів на охолодження. пилу на дно шлаковика. Джерела інформації: На фіг.1 показаний поздовжній переріз при1. Металургия стали. Явойский В.Н., Левин строю для охолодження пилу, С.Л., Баптизманский В.Н. и др. М., "Металур гия", фіг.2 - переріз А-А на фіг.1; 1973, 816с. фіг.3 - переріз Б-Б на фіг.2. 2. 333108 СБ . Подача води и пара к форсунВ вертикальному каналі 1 (фіг.1) з вхідним откам для грануляции шлака. ОАО г.Алчевск. вором 2 з мартенівської печі і вихідним отвором 3 Комп’ютерна в ерстка М. Клюкін Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
