Пристрій для зварювання неповоротних стиків

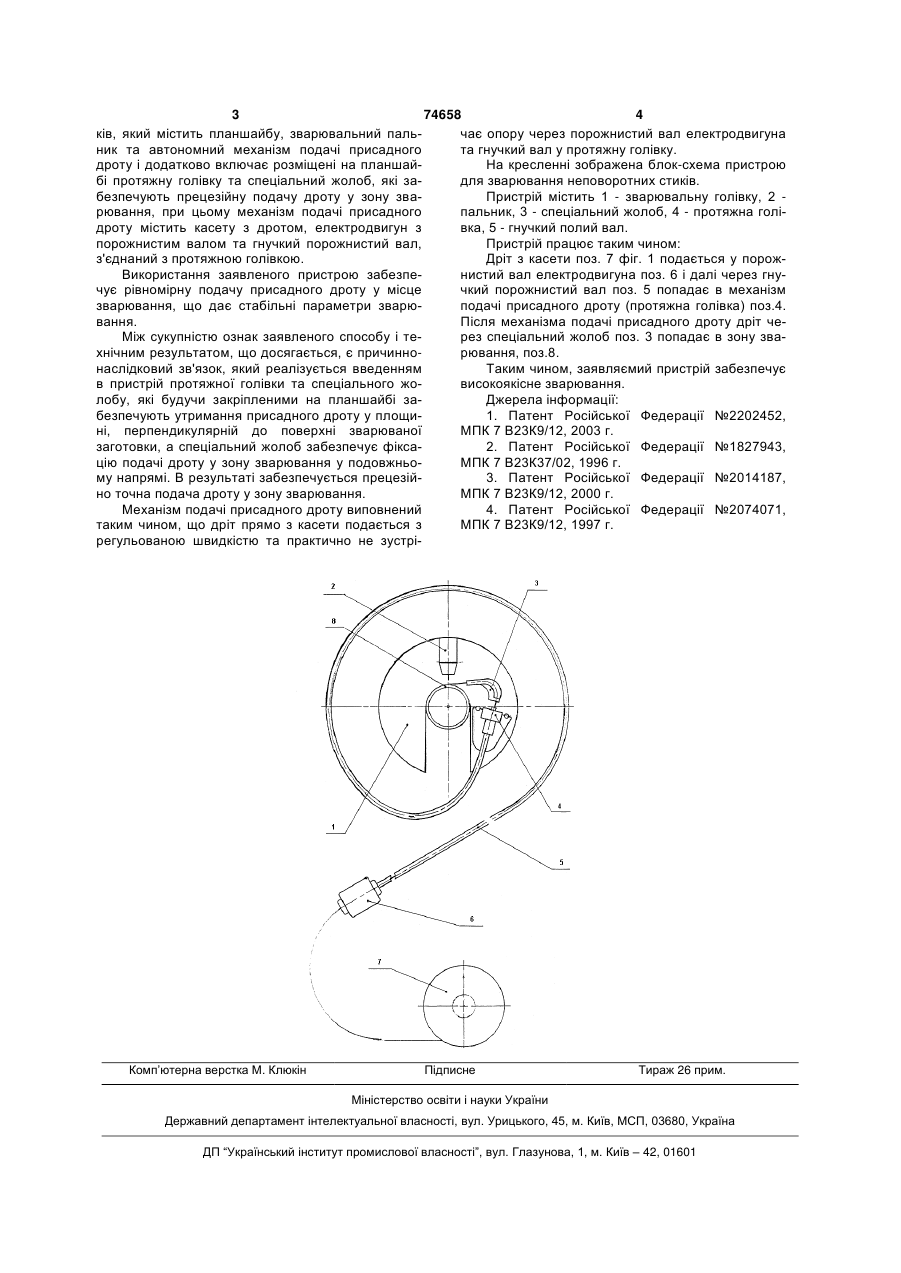

Пристрій для зварювання неповоротних стиків, який містить планшайбу, зварювальний пальник та автономний механізм подачі присадного дроту, який відрізняється тим, що додатково включає розміщені на планшайбі протяжну головку та спеціальний жолоб, які забезпечують прецизійну подачу дроту у зону зварювання, при цьому механізм подачі присадного дроту містить касету з дротом, електродвигун з порожнистим валом та гнучкий порожнистий вал, з'єднаний з протяжною головкою. (19) (21) 2004010060 (22) 08.01.2004 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Мартиненко Борис Іванович, Сверчков Сергій Михайлович, Діденко Федір Михайлович, Кондратенко Віктор Григорович, Золотаренко Віктор Кузьмич (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ТЕХНОЛОГІЇ МАШИНОБУДУВАННЯ" (56) SU 1827943 A1, 20.04.1996 RU 2014187 C1, 15.06.1994 RU 2074071 C1, 27.02.1997 3 74658 4 ків, який містить планшайбу, зварювальний пальчає опору через порожнистий вал електродвигуна ник та автономний механізм подачі присадного та гнучкий вал у протяжну голівку. дроту і додатково включає розміщені на планшайНа кресленні зображена блок-схема пристрою бі протяжну голівку та спеціальний жолоб, які задля зварювання неповоротних стиків. безпечують прецезійну подачу дроту у зону зваПристрій містить 1 - зварювальну голівку, 2 рювання, при цьому механізм подачі присадного пальник, 3 - спеціальний жолоб, 4 - протяжна голідроту містить касету з дротом, електродвигун з вка, 5 - гнучкий полий вал. порожнистим валом та гнучкий порожнистий вал, Пристрій працює таким чином: з'єднаний з протяжною голівкою. Дріт з касети поз. 7 фіг. 1 подається у порожВикористання заявленого пристрою забезпенистий вал електродвигуна поз. 6 і далі через гнучує рівномірну подачу присадного дроту у місце чкий порожнистий вал поз. 5 попадає в механізм зварювання, що дає стабільні параметри зварюподачі присадного дроту (протяжна голівка) поз.4. вання. Після механізма подачі присадного дроту дріт чеМіж сукупністю ознак заявленого способу і терез спеціальний жолоб поз. 3 попадає в зону звахнічним результатом, що досягається, є причиннорювання, поз.8. наслідковий зв'язок, який реалізується введенням Таким чином, заявляємий пристрій забезпечує в пристрій протяжної голівки та спеціального жовисокоякісне зварювання. лобу, які будучи закріпленими на планшайбі заДжерела інформації: безпечують утримання присадного дроту у площи1. Патент Російської Федерації №2202452, ні, перпендикулярній до поверхні зварюваної МПК 7 В23К9/12, 2003 г. заготовки, а спеціальний жолоб забезпечує фікса2. Патент Російської Федерації №1827943, цію подачі дроту у зону зварювання у подовжньоМПК 7 В23К37/02, 1996 г. му напрямі. В результаті забезпечується прецезій3. Патент Російської Федерації №2014187, но точна подача дроту у зону зварювання. МПК 7 В23К9/12, 2000 г. Механізм подачі присадного дроту виповнений 4. Патент Російської Федерації №2074071, таким чином, що дріт прямо з касети подається з МПК 7 В23К9/12, 1997 г. регульованою швидкістю та практично не зустрі Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 74658 6
