Стержневий п’єзокерамічний перетворювач

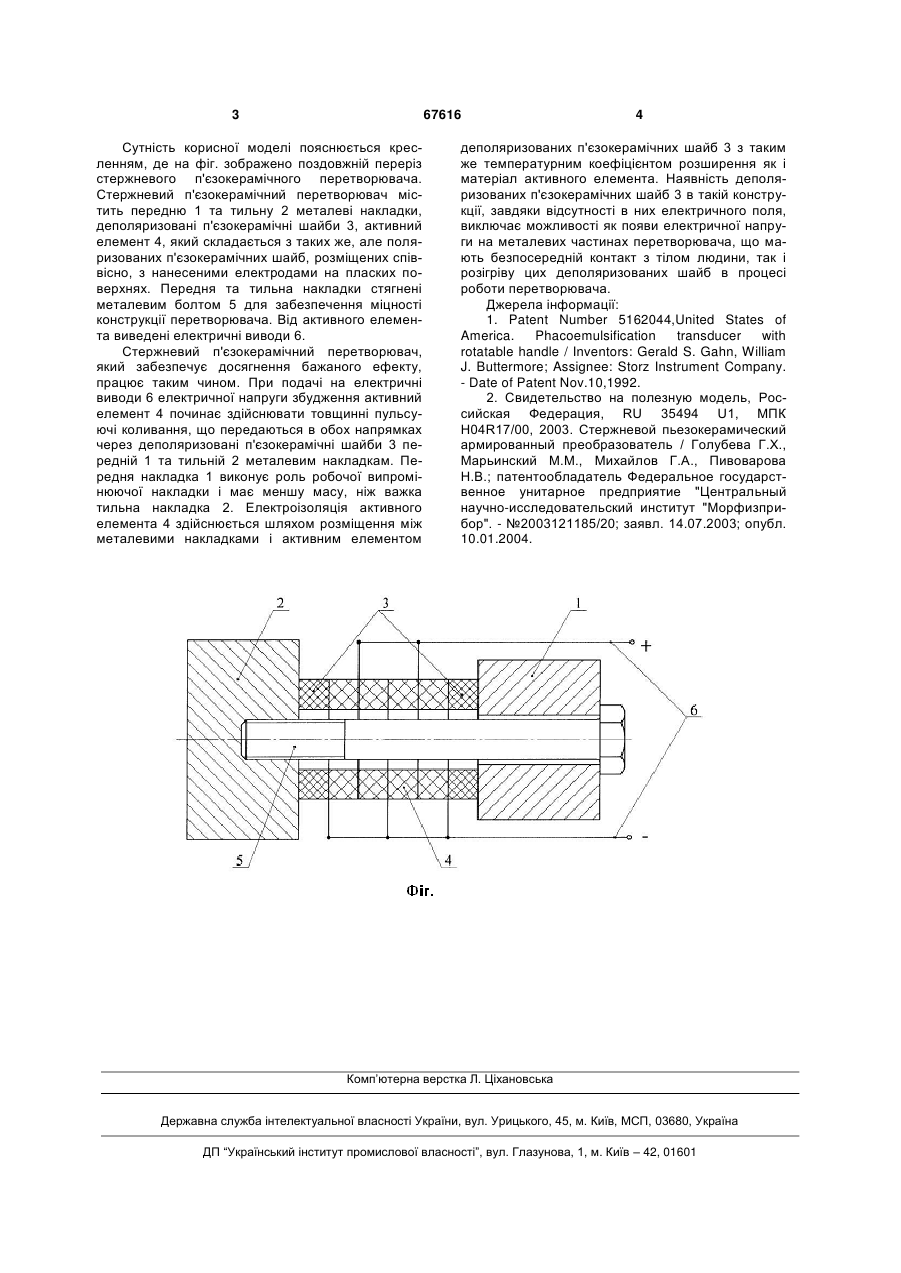

Стержневий п'єзокерамічний перетворювач, що містить активний елемент, який складається із співвісних поляризованих п'єзокерамічних шайб з електродами на пласких поверхнях, співвісно розміщений між передньою та тильною металевими накладками, з'єднаними між собою металевим болтом, який проходить через центральні отвори п'єзокерамічних шайб, який відрізняється тим, що активний елемент споряджено такими ж п'єзокерамічними шайбами, які деполяризовані і співвісно розміщені на обох торцях елемента. (19) (21) u201111144 (22) 19.09.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ДРОЗДЕНКО КАТЕРИНА СЕРГІЇВНА, ДРОЗДЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ЛЕЙКО ОЛЕКСАНДР ГРИГОРОВИЧ, НЕЧИПОРЕНКО ІГОР ВОЛОДИМИРОВИЧ (73) ДРОЗДЕНКО КАТЕРИНА СЕРГІЇВНА, ДРОЗДЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ЛЕЙКО ОЛЕКСАНДР ГРИГОРОВИЧ, НЕЧИПОРЕНКО ІГОР ВОЛОДИМИРОВИЧ 3 67616 Сутність корисної моделі пояснюється кресленням, де на фіг. зображено поздовжній переріз стержневого п'єзокерамічного перетворювача. Стержневий п'єзокерамічний перетворювач містить передню 1 та тильну 2 металеві накладки, деполяризовані п'єзокерамічні шайби 3, активний елемент 4, який складається з таких же, але поляризованих п'єзокерамічних шайб, розміщених співвісно, з нанесеними електродами на пласких поверхнях. Передня та тильна накладки стягнені металевим болтом 5 для забезпечення міцності конструкції перетворювача. Від активного елемента виведені електричні виводи 6. Стержневий п'єзокерамічний перетворювач, який забезпечує досягнення бажаного ефекту, працює таким чином. При подачі на електричні виводи 6 електричної напруги збудження активний елемент 4 починає здійснювати товщинні пульсуючі коливання, що передаються в обох напрямках через деполяризовані п'єзокерамічні шайби 3 передній 1 та тильній 2 металевим накладкам. Передня накладка 1 виконує роль робочої випромінюючої накладки і має меншу масу, ніж важка тильна накладка 2. Електроізоляція активного елемента 4 здійснюється шляхом розміщення між металевими накладками і активним елементом 4 деполяризованих п'єзокерамічних шайб 3 з таким же температурним коефіцієнтом розширення як і матеріал активного елемента. Наявність деполяризованих п'єзокерамічних шайб 3 в такій конструкції, завдяки відсутності в них електричного поля, виключає можливості як появи електричної напруги на металевих частинах перетворювача, що мають безпосередній контакт з тілом людини, так і розігріву цих деполяризованих шайб в процесі роботи перетворювача. Джерела інформації: 1. Patent Number 5162044,United States of America. Phacoemulsification transducer with rotatable handle / Inventors: Gerald S. Gahn, William J. Buttermore; Assignee: Storz Instrument Company. - Date of Patent Nov.10,1992. 2. Свидетельство на полезную модель, Российская Федерация, RU 35494 U1, МПК H04R17/00, 2003. Стержневой пьезокерамический армированный преобразователь / Голубева Г.Х., Марьинский М.М., Михайлов Г.А., Пивоварова Н.В.; патентообладатель Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт "Морфизприбор". - №2003121185/20; заявл. 14.07.2003; опубл. 10.01.2004. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
