Гідроакустичний перетворювач

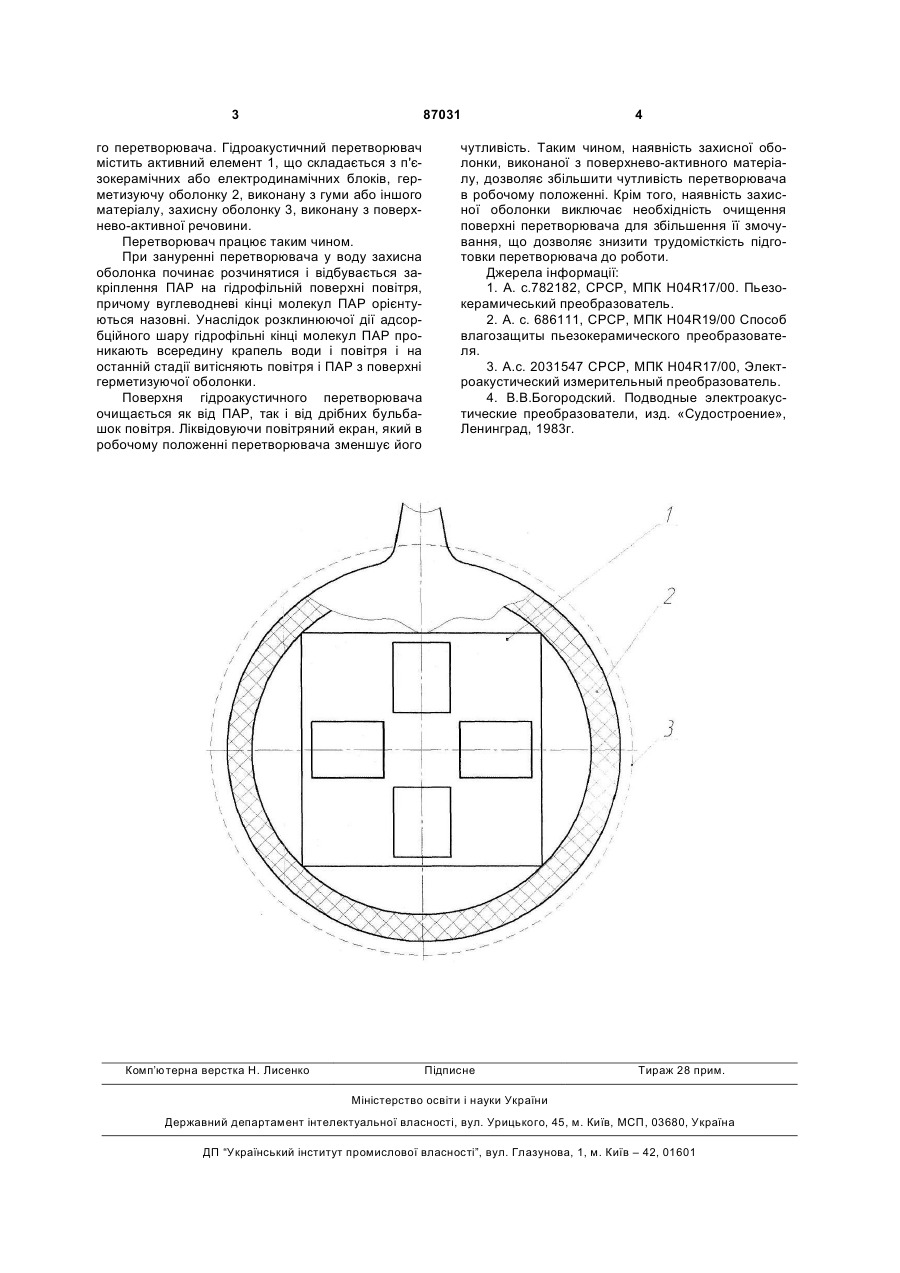

Гідроакустичний перетворювач, що містить активний елемент і герметизуючу оболонку, який відрізняється тим, що на герметизуючій оболонці нанесена захисна оболонка, яка виконана з поверхнево-активної речовини, а саме синтанолу ДС-10. (19) (21) a200709737 (22) 29.08.2007 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) ШАМАРІН ЮРІЙ ЄВГЕНОВИЧ, UA, ШАМАРІН ОЛЕКСІЙ ЮР'ЄВИЧ, UA, ФЕДОРЕНКО ЛЮДМИЛА ІЛЛІВНА, UA, ІЛЬЧЕВСЬКА ТАМАРА ГРИГОРІВНА, UA (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ГІДРОПРИЛАДІВ, UA (56) SU 782182 A, 23.11.1980 SU 686111 A, 15.09.1979 RU 2031547 C1, 20.03.1995 3 87031 го перетворювача. Гідроакустичний перетворювач містить активний елемент 1, що складається з п'єзокерамічних або електродинамічних блоків, герметизуючу оболонку 2, виконану з гуми або іншого матеріалу, захисну оболонку 3, виконану з поверхнево-активної речовини. Перетворювач працює таким чином. При зануренні перетворювача у воду захисна оболонка починає розчинятися і відбувається закріплення ПАР на гідрофільній поверхні повітря, причому вуглеводневі кінці молекул ПАР орієнтуються назовні. Унаслідок розклинюючої дії адсорбційного шару гідрофільні кінці молекул ПАР проникають всередину крапель води і повітря і на останній стадії витісняють повітря і ПАР з поверхні герметизуючої оболонки. Поверхня гідроакустичного перетворювача очищається як від ПАР, так і від дрібних бульбашок повітря. Ліквідовуючи повітряний екран, який в робочому положенні перетворювача зменшує його Комп’ютерна верстка Н. Лиcенко 4 чутливість. Таким чином, наявність захисної оболонки, виконаної з поверхнево-активного матеріалу, дозволяє збільшити чутливість перетворювача в робочому положенні. Крім того, наявність захисної оболонки виключає необхідність очищення поверхні перетворювача для збільшення її змочування, що дозволяє знизити трудомісткість підготовки перетворювача до роботи. Джерела інформації: 1. А. с.782182, СРСР, МПК H04R17/00. Пьезокерамичеський преобразователь. 2. А. с. 686111, СРСР, МПК H04R19/00 Способ влагозащиты пьезокерамического преобразователя. 3. А.с. 2031547 СРСР, МПК H04R17/00, Электроакустический измерительный преобразователь. 4. В.В.Богородский. Подводные электроакустические преобразователи, изд. «Судостроение», Ленинград, 1983г. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
