Пристрій для моделювання параметрів джерела забруднення екологічної системи

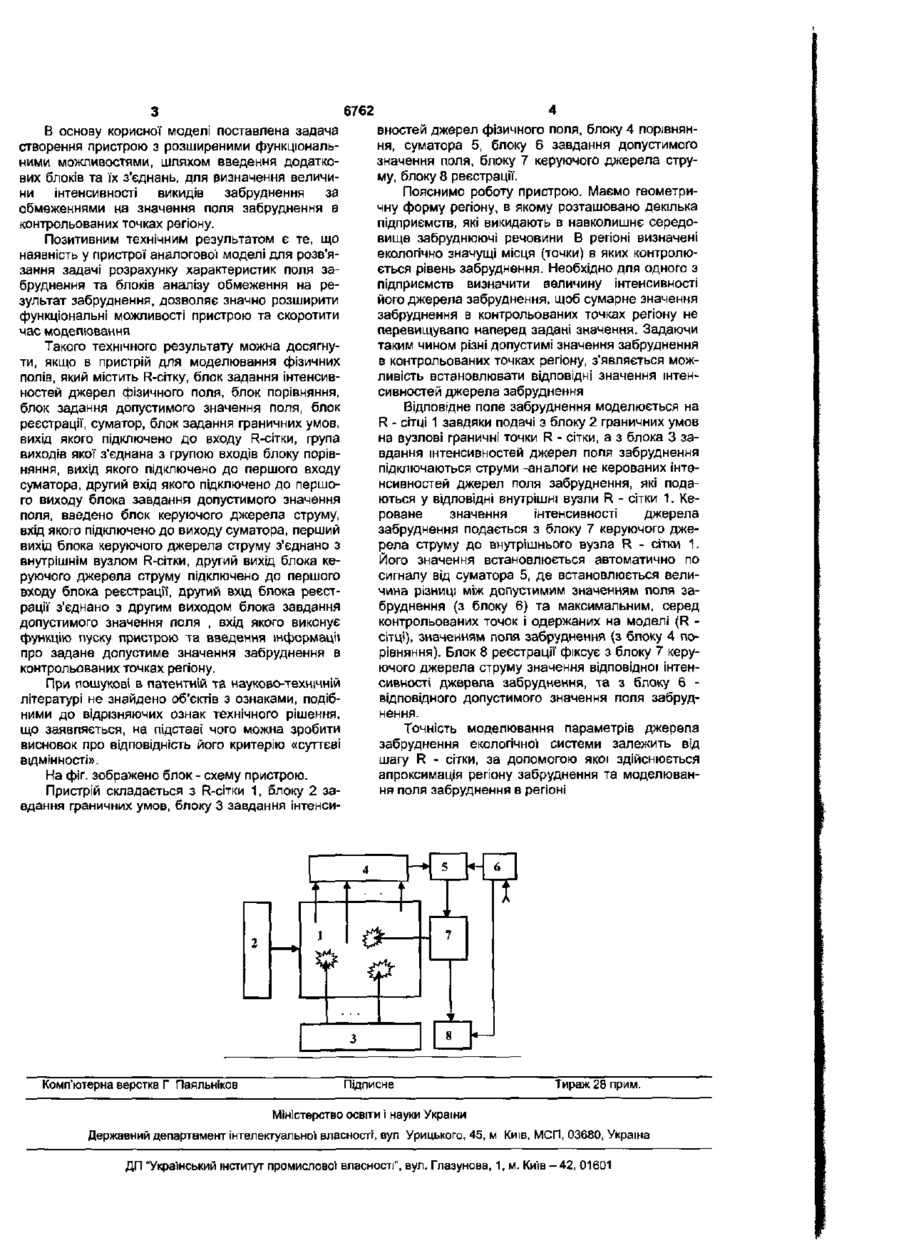

Пристрій для моделювання параметрів джерела забруднення екологічної системи, що містить R-сітку, блок задания інтенсивностей джерел фізичного поля, блок порівняння, блок задания допустимого значення поля, блок реєстрації, суматор, блок задания граничних умов, вихід якого підключено до входу R-сітки, група виходів якої з'єднана з групою входів блока порівняння, вихід якого підключено до першого входу суматора, другий вхід якого підключено до першого виходу блока задания допустимого значення поля, який відрізняється тим, що в нього введено блок керуючого джерела струму, вхід якого підключено до виходу суматора, перший вихід блока керуючого джерела струму з'єднано з внутрішнім вузлом R-сітки, другий вихід блока керуючого джерела струму підключено до першого входу блока реєстрації, другий вхід блока реєстрації' з'єднано з другим виходом блока задания допустимого значення поля, вхід якого виконує функцію пуску пристрою та введення інформації про задане допустиме значення забруднення в контрольованих точках регіону. Корисна модель належить до аналогоцифрової' обчислювальної" техніки і призначений для визначення інтенсивності промислового джерела забруднення (викидів підприємства) за обмеженнями на значення забруднення в контрольованих точках регіону. Застосування пристрою дозволить визначати величину підвищення інтенсивності джерела забруднення в залежності від наявності на це дозволу екологічної служби або придбаних на це прав Це дає підприємству змогу підвищити обсяг продукції, яка випускається, та збільшити прибуток без порушення екологічних вимог та норм. Відомий пристрій для моделювання маршруту за обмеженнями зараження, який містить R-сітку, блок струмовводів, блок завдання граничних умов, генератор тактових імпульсів, лічильник, блок реєстрації, блок порівняння, блок допустимого значення поля, блок аналого-цифрових перетворювачів, формувач імпульсу, регістр. [Патент. Україна Пристрій для моделювання маршруту за обмеженнями зараження / В.П. Путятін, К.М. Коба (Україна). № 47963 А. Опубл 15.07.2002. Бюл. № 7.]. них полів, який містить R-сітку, блок завдання граничних умов, блок завдання інтенсивностей джерел фізичного поля, блок перебору перестановок, блок цифро-аналогових перетворювачів, блок порівняння, блок завдання допустимого значення поля, суматор, та блок реєстрації, один вхід якого підключено до блоку завдання інтенсивностей джерел фізичного поля, друга група входів підключена до групи виходів блоку перебору перестановок, група входів якого з'єднана з групою виходів блоку завдання Інтенсивностей джерел фізичного поля, виходи блоку перебору перестановок підключені до входів блоку цифро-аналогових перетворювачів, група виходів якого підключені до групи входів R-сітки, вихід блоку завдання граничних умов підключено до входу R-сітки, группа виходів якої з'єднана з групою входів блоку порівняння, вихід якого підключено до першого входу сумматора, другий вхід якого підключено до блоку завдання допустимого значення поля, вихід суматора підключено до входу блока реєстрації [Авт.св. СССР №1059584 Устройство для моделирования физических полей / Ю. М. Мацевитий, Ю Ґ Стоян , В.П Путятин.. Опубл 1983 Бюл. № 45.]. Недоліком цього пристрою є те, що він не дозволяє визначити величину інтенсивності промислового джерела забруднення за обмеженнями на значення забруднення в контрольованих точках регіону Найбільш близьким до пропонованого за сукупністю ознак є пристрій для моделювання фізич Недоліком цього пристрою є те, що в ньому відсутня можливість моделювання та аналізу множини інтенсивностей джерел викидів забруднення підприємствами, та контролю величини забруднення в точках екологічно значущого регіону Крім того, громіздкість конструкції ускладнює його оперативне використання 6762 В основу корисної моделі поставлена задача створення пристрою з розширеними функціональними можливостями, шляхом введення додаткових блоків та їх з'єднань, для визначення величини інтенсивності викидів забруднення за обмеженнями на значення поля забруднення в контрольованих точках регіону. Позитивним технічним результатом є те, що наявність у пристрої аналогової моделі для розв'язання задачі розрахунку характеристик поля забруднення та блоків аналізу обмеження на результат забруднення, дозволяє значно розширити функціональні можливості пристрою та скоротити час моделювання Такого технічного результату можна досягнути, якщо в пристрій для моделювання фізичних полів, який містить R-сітку, блок задания інтенсивностей джерел фізичного поля, блок порівняння, блок задания допустимого значення поля, блок реєстрації, суматор, блок задания граничних умов, вихід якого підключено до входу R-сітки, група виходів якої з'єднана з групою входів блоку порівняння, вихід якого підключено до першого входу суматора, другий вхід якого підключено до першого виходу блока завдання допустимого значення поля, введено блок керуючого джерела струму, вхід якого підключено до виходу суматора, перший вихід блока керуючого джерела струму з'єднано з внутрішнім вузлом R-сітки, другий вихід блока керуючого джерела струму підключено до першого входу блока реєстрації, другий вхід блока реєстрації з'єднано з другим виходом блока завдання допустимого значення поля , вхід якого виконує функцію пуску пристрою та введення інформації про задане допустиме значення забруднення в контрольованих точках регіону. При пошукові в патентній та науково-технічній літературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про відповідність його критерію «суттєві ВІДМІННОСТІ». На фіг. зображено блок - схему пристрою. Пристрій складається з R-сітки 1, блоку 2 завдання граничних умов, блоку 3 завдання інтенси Комп'ютерна верстка Г Паяльніков 4 вностей джерел фізичного поля, блоку 4 порівняння, суматора 5, блоку 6 завдання допустимого значення поля, блоку 7 керуючого джерела струму, блоку 8 реєстрації. Пояснимо роботу пристрою. Маємо геометричну форму регіону, в якому розташовано декілька підприємств, які викидають в навколишнє середовище забруднюючі речовини В регіоні визначені екологічно значущі місця (точки) в яких контролюється рівень забруднення. Необхідно для одного з підприємств визначити величину інтенсивності його джерела забруднення, щоб сумарне значення забруднення в контрольованих точках регіону не перевищувало наперед задані значення. Задаючи таким чином різні допустимі значення забруднення в контрольованих точках регіону, з'являється можливість встановлювати відповідні значення інтенсивностей джерела забруднення Відповідне поле забруднення моделюється на R - сітці 1 завдяки подачі з блоку 2 граничних умов на вузлові граничні точки R - сітки, а з блока 3 завдання інтенсивностей джерел поля забруднення підключаються струми -аналоги не керованих інтенсивностей джерел поля забруднення, які подаються у відповідні внутрішні вузли R - сітки 1. Кероване значення інтенсивності джерела забруднення подається з блоку 7 керуючого джерела струму до внутрішнього вузла R - сітки 1. Його значення встановлюється автоматично по сигналу від суматора 5, де встановлюється величина різниці між допустимим значенням поля забруднення (з блоку 6) та максимальним, серед контрольованих точок і одержаних на моделі (R сітці), значенням поля забруднення (з блоку 4 порівняння). Блок 8 реєстрації фіксує з блоку 7 керуючого джерела струму значення відповідної інтенсивності джерела забруднення, та з блоку 6 відповідного допустимого значення поля забруднення. Точність моделювання параметрів джерела забруднення екологічної системи залежить від шагу R - сітки, за допомогою якої здійснюється апроксимація регіону забруднення та моделювання поля забруднення в регіоні Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
