Баржа-пліт для транспортування стиснутого природного газу
Номер патенту: 67658
Опубліковано: 27.02.2012
Автори: Зайцев Валерій Володимирович, Крижанівський Євстахій Іванович, Мандрик Олег Миколайович, П'ятничко Олександр Іванович, Савицький Михайло Михайлович, Патон Борис Євгенович
Формула / Реферат
1. Баржа-пліт для транспортування стиснутого природного газу, що складається з корпусу та компактно розташованої у ньому довгомірної труби високого тиску, що заповнена стиснутим газом, яка відрізняється тим, що довгомірна труба високого тиску виконана у вигляді просторового змійовика, укладеного в герметичну капсулу також заповнену стиснутим газом, яка з корпусом баржі утворює подвійне дно та подвійні борти, причому всередині капсули розміщені фіксуючі стяжки між протилежними стінками, які одночасно є опорами для труб змійовика.
2. Баржа-пліт за п. 1, яка відрізняється тим, що просторовий змійовик складається з послідовно сполучених прямолінійних та криволінійних відрізків труб, що чергуються, а герметична капсула має вигляд великогабаритної посудини.
Текст

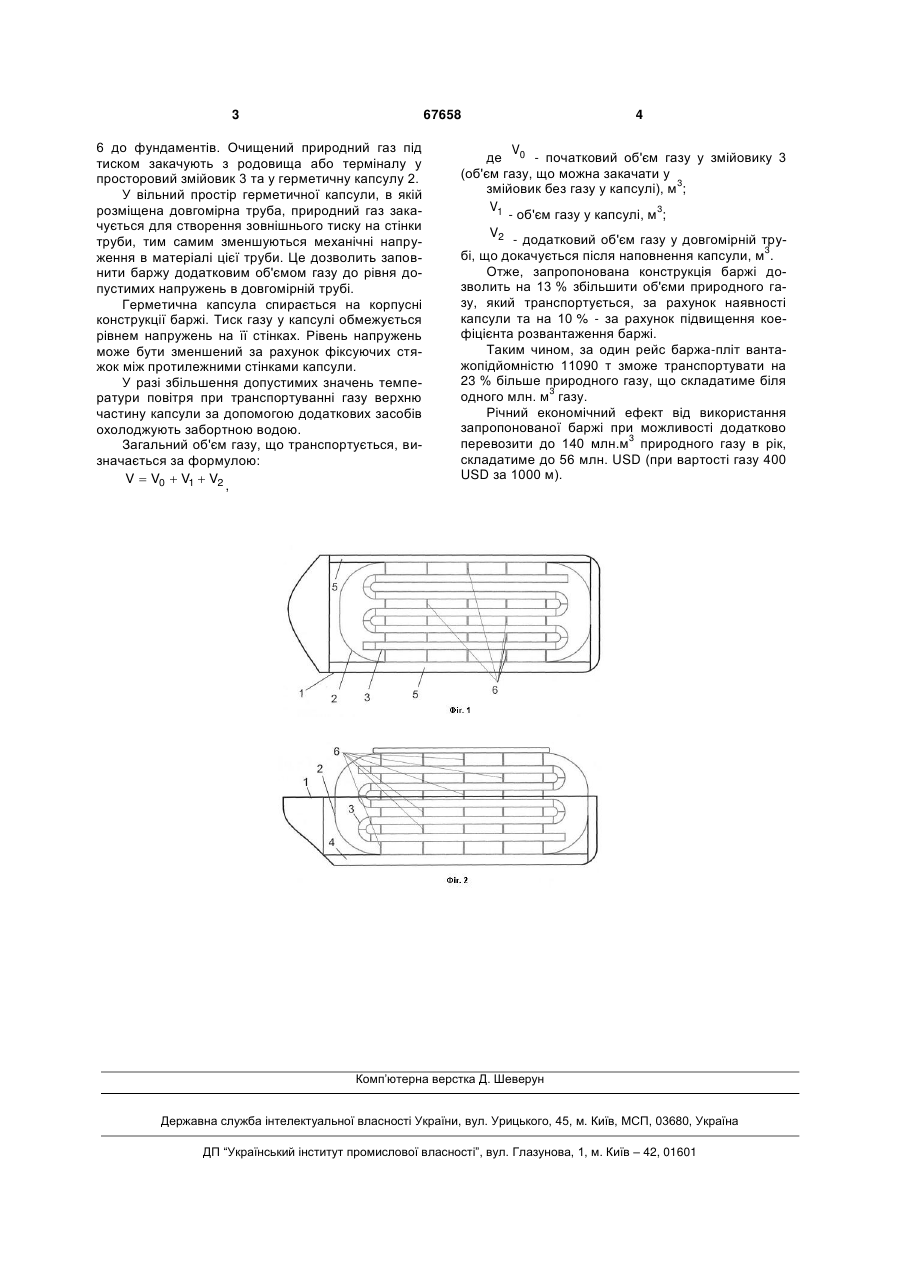

1. Баржа-пліт для транспортування стиснутого природного газу, що складається з корпусу та компактно розташованої у ньому довгомірної труби 3 67658 6 до фундаментів. Очищений природний газ під тиском закачують з родовища або терміналу у просторовий змійовик 3 та у герметичну капсулу 2. У вільний простір герметичної капсули, в якій розміщена довгомірна труба, природний газ закачується для створення зовнішнього тиску на стінки труби, тим самим зменшуються механічні напруження в матеріалі цієї труби. Це дозволить заповнити баржу додатковим об'ємом газу до рівня допустимих напружень в довгомірній трубі. Герметична капсула спирається на корпусні конструкції баржі. Тиск газу у капсулі обмежується рівнем напружень на її стінках. Рівень напружень може бути зменшений за рахунок фіксуючих стяжок між протилежними стінками капсули. У разі збільшення допустимих значень температури повітря при транспортуванні газу верхню частину капсули за допомогою додаткових засобів охолоджують забортною водою. Загальний об'єм газу, що транспортується, визначається за формулою: V V0 V1 V2 , 4 V де 0 - початковий об'єм газу у змійовику 3 (об'єм газу, що можна закачати у 3 змійовик без газу у капсулі), м ; V1 3 - об'єм газу у капсулі, м ; V2 - додатковий об'єм газу у довгомірній тру3 бі, що докачується після наповнення капсули, м . Отже, запропонована конструкція баржі дозволить на 13 % збільшити об'єми природного газу, який транспортується, за рахунок наявності капсули та на 10 % - за рахунок підвищення коефіцієнта розвантаження баржі. Таким чином, за один рейс баржа-пліт вантажопідйомністю 11090 т зможе транспортувати на 23 % більше природного газу, що складатиме біля 3 одного млн. м газу. Річний економічний ефект від використання запропонованої баржі при можливості додатково 3 перевозити до 140 млн.м природного газу в рік, складатиме до 56 млн. USD (при вартості газу 400 USD за 1000 м). Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBarge-raft for transportation of compressed natural gas
Автори англійськоюPaton Borys Yevhenovych, Kryzhanivskyi Yevstakhii Ivanovych, Savytskyi Mykhailo Mykhailovych, Piatnychko Oleksandr Ivanovych, Zaitsev Valerii Volodymyrovych, Mandryk Oleh Mykolaiovych
Назва патенту російськоюБаржа-плот для транспортировки сжатого природного газа
Автори російськоюПатон Борис Евгеньевич, Крижановский Евстахий Иванович, Савицкий Михаил Михайлович, Пятничко Александр Иванович, Зайцев Валерий Владимирович, Мандрик Олег Николаевич
МПК / Мітки
МПК: B63B 25/00
Мітки: транспортування, стиснутого, природного, газу, баржа-пліт
Код посилання
<a href="https://ua.patents.su/2-67658-barzha-plit-dlya-transportuvannya-stisnutogo-prirodnogo-gazu.html" target="_blank" rel="follow" title="База патентів України">Баржа-пліт для транспортування стиснутого природного газу</a>
