Пристрій передавлювання для кліпсатора

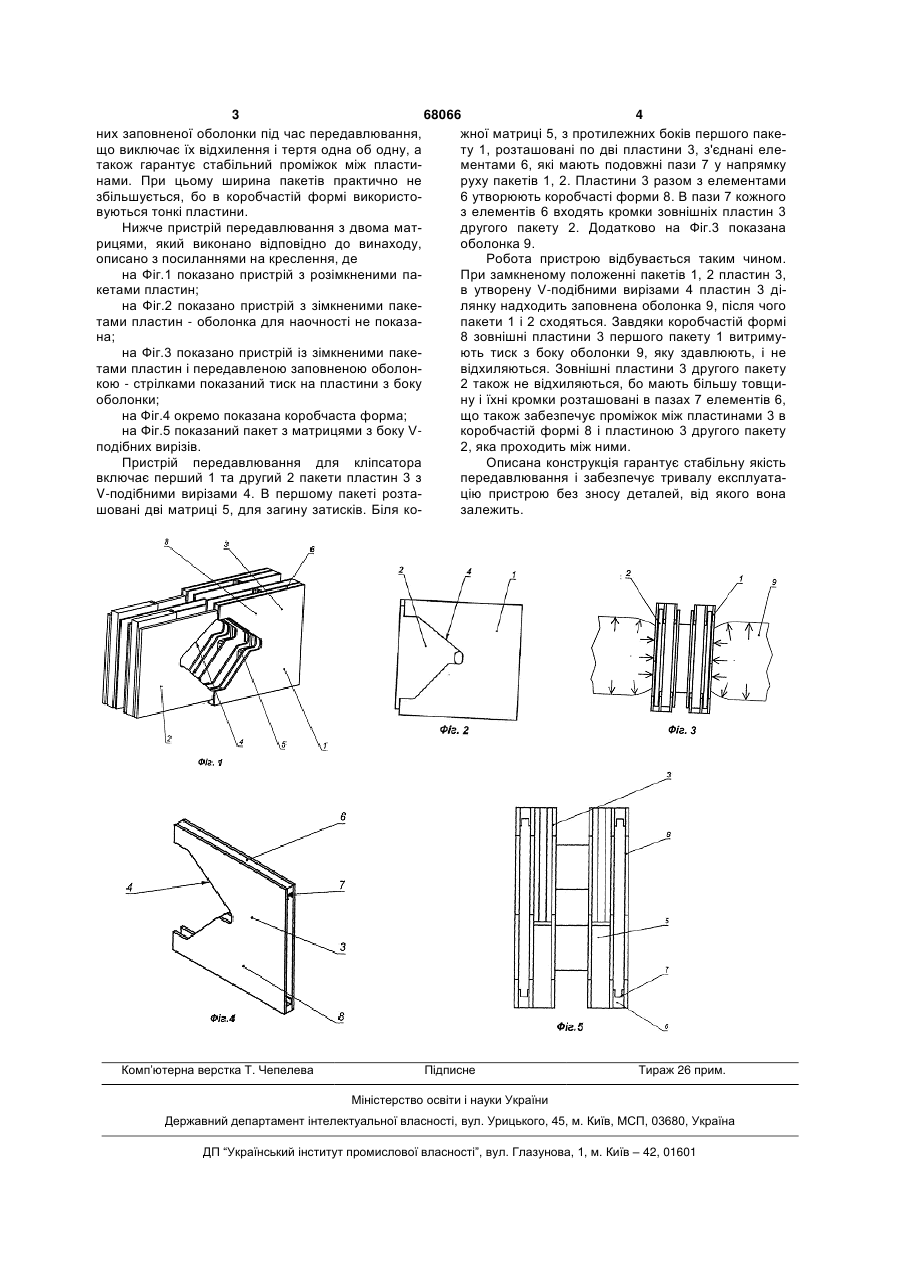

Пристрій передавлювання для кліпсатора, виконаний у вигляді двох пакетів пластин з Vподібними вирізами, які входять один в одний і один з яких має елемент, що з'єднує пластини цього пакета і виконаний принаймні з одним пазом в напрямку руху пакетів для проходження і направлення пластини іншого пакета, причому в одному з пакетів розміщена матриця для загинання затисків, який відрізняється тим, що в пакеті пластин з матрицею є дві пластини, які розташовані з одного боку матриці і утворюють разом з двома зазначеними елементами, розташованими з протилежних боків цих пластин, коробчасту форму, усередині якої по пазах елементів може проходити зовнішня пластина іншого пакета. (19) (21) 2003098678 (22) 23.09.2003 (24) 17.07.2006 (31) 20030116 (32) 19.03.2003 (33) BY (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Бєловусов Валєнтін Пєтровіч, BY (73) ЧАСТНОЄ УНІТАРНОЄ МАШІНОСТРОІТЄЛЬНОЄ ПРЄДПРІЯТІЄ "КОМПО", BY (56) EP 0302966, 15.02.1989 UA 10031, 30.09.1996 UA 55658, 15.04.2003 SU 311601, 12.10.1971 SU 933061, 07.06.1982 US 3377692, 16.04.1968 3 68066 4 них заповненої оболонки під час передавлювання, жної матриці 5, з протилежних боків першого пакещо виключає їх відхилення і тертя одна об одну, а ту 1, розташовані по дві пластини 3, з'єднані елетакож гарантує стабільний проміжок між пластиментами 6, які мають подовжні пази 7 у напрямку нами. При цьому ширина пакетів практично не руху пакетів 1, 2. Пластини 3 разом з елементами збільшується, бо в коробчастій формі використо6 утворюють коробчасті форми 8. В пази 7 кожного вуються тонкі пластини. з елементів 6 входять кромки зовнішніх пластин 3 Нижче пристрій передавлювання з двома матдругого пакету 2. Додатково на Фіг.3 показана рицями, який виконано відповідно до винаходу, оболонка 9. описано з посиланнями на креслення, де Робота пристрою відбувається таким чином. на Фіг.1 показано пристрій з розімкненими паПри замкненому положенні пакетів 1, 2 пластин 3, кетами пластин; в утворену V-подібними вирізами 4 пластин 3 діна Фіг.2 показано пристрій з зімкненими пакелянку надходить заповнена оболонка 9, після чого тами пластин - оболонка для наочності не показапакети 1 і 2 сходяться. Завдяки коробчастій формі на; 8 зовнішні пластини 3 першого пакету 1 витримуна Фіг.3 показано пристрій із зімкненими пакеють тиск з боку оболонки 9, яку здавлюють, і не тами пластин і передавленою заповненою оболонвідхиляються. Зовнішні пластини 3 другого пакету кою - стрілками показаний тиск на пластини з боку 2 також не відхиляються, бо мають більшу товщиоболонки; ну і їхні кромки розташовані в пазах 7 елементів 6, на Фіг.4 окремо показана коробчаста форма; що також забезпечує проміжок між пластинами 3 в на Фіг.5 показаний пакет з матрицями з боку Vкоробчастій формі 8 і пластиною 3 другого пакету подібних вирізів. 2, яка проходить між ними. Пристрій передавлювання для кліпсатора Описана конструкція гарантує стабільну якість включає перший 1 та другий 2 пакети пластин 3 з передавлювання і забезпечує тривалу експлуатаV-подібними вирізами 4. В першому пакеті розтацію пристрою без зносу деталей, від якого вона шовані дві матриці 5, для загину затисків. Біля козалежить. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
