Пристрій для створення вакууму всередині пакета

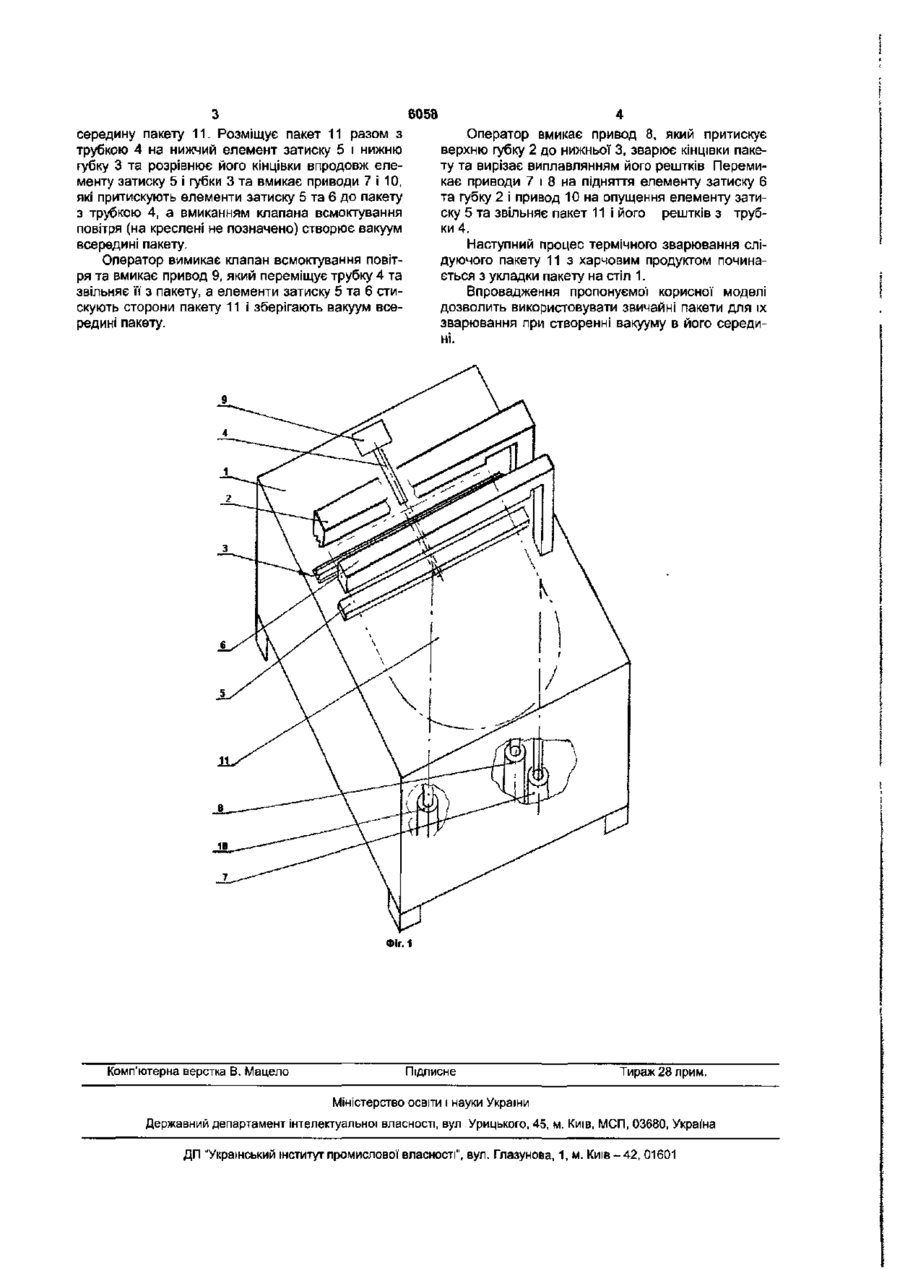

1. Пристрій для створення вакууму всередині пакета, що містить стіл, прилад зварювання пакета, трубку всмоктування повітря, вакуум-насос та елементи затиску пакета, який відрізняється тим, що нижній та верхній елементи затиску стінок па Корисна модель відноситься до пристроїв, використовуючи технології зберігання продуктів, а саме харчових продуктів в гнучких пакетах Відома корисна модель „Пристрій для створення вакууму всередині пакету, переважно із пластикового матеріалу", [патент України №403, МПК В65В31/00, Бюл №6, 1999р.], що містить відсмоктувальний насос, з'єднаний трубкою з герметичною порожниною в корпусі, прилад для запечатування пакету після створення вакууму та забезпечено елементом затиску стінок пакету при його запечатувані, який розміщений на еластичних опорах та закріплений до рухомої кришки. Недоліком відомої корисної моделі є виконання елементу затиску у вигляді жорсткої штанги та необхідність використовувати особливі пакети з мікро ребрами поблизу отвору в його середині. В основу корисної' моделі поставлено задачу створення пристрою виконуючого термічне запечатування звичайних пакетів з харчовим продуктом з використанням вакуумного середовища Поставлена задача вирішується шляхом виконання верхнього та нижнього елементу затиску стінок пакету у вигляді еластичних планок-кінцівок з можливістю притиснення приводом до стінок пакету та трубки всмоктування повітря, розміщеної в середині пакету для забезпечення герметичності між стінками пакету і трубкою всмоктування повітря при створені вакууму всередині пакету. кета виконані у вигляді еластичних планок-кінцівок з можливістю зміни форми їх поверхні, близької до форми трубки всмоктування повітря, при їх натисненні на пакет з трубкою всмоктування повітря. 2 Пристрій за п. 1, який відрізняється тим, що нижній та верхній елементи затиску виконані рухомими з приводом. 3 Пристрій за п. 1, який відрізняється тим, що елементи затиску змонтовані на столі з можливістю притиснення кінцівок пакету між приладом зварювання та харчовим продуктом, розміщеним в пакеті. На ФІг.1 - представлено аксонометрію загального вигляду пристрою. Пунктиром позначена зміна положення трубки всмоктування повітря Пристрій для створення вакууму всередині пакету містить стіл 1, верхню 2 та нижню 3 губки зварювання, трубку 4 всмоктування повітря, нижчий 5 та верхній 6 елементи затиску пакету, привод 7 елементу затиску 6, привод 8 губки 2, привод 9 переміщення трубки 4, привод 10 елемента затиску 5 та пакет 11 з харчовим продуктом. Пристрій працює наступним чином. Оператор укладає пакет 11 з харчовим продуктом на стіл 1 та вмикає привод 9, який переміщує трубку 4 в середину пакету 11 Розміщує пакет 11 разом з трубкою 4 на нижчий елемент затиску 5 і нижню губку 3 та розрівнює його кінцівки впродовж елементу затиску 5 і губки 3 та вмикає приводи 7 і 10, які притискують елементи затиску 5 та 6 до пакету з трубкою 4, а вмиканням клапана всмоктування повітря (на креслені не позначено) створює вакуум всередині пакету Пристрій для створення вакууму всередині пакету містить стіл 1, верхню 2 та нижню 3 губки зварювання, трубку 4 всмоктування повітря, нижчий 5 та верхній 6 елементи затиску пакету, привод 7 елементу затиску 6, привод 8 губки 2, привод 9 переміщення трубки 4, привод 10 елемента затиску 5 та пакет 11 з харчовим продуктом. Пристрій працює наступним чином. Оператор укладає пакет 11 з харчовим продуктом на стіл 1 та вмикає привод 9, який переміщує трубку 4 в 00 ю о со 6053 середину пакету 11. Розміщує пакет 11 разом з трубкою 4 на нижчий елемент затиску 5 і нижню губку 3 та розрівнює його кінцівки впродовж елементу затиску 5 і губки 3 та вмикає приводи 7 і 10, які притискують елементи затиску 5 та 6 до пакету з трубкою 4, а вмиканням клапана всмоктування повітря (на креслені не позначено) створює вакуум всередині пакету. Оператор вимикає клапан всмоктування повітря та вмикає привод 9, який переміщує трубку 4 та звільняє її з пакету, а елементи затиску 5 та 6 стискують сторони пакету 11 і зберігають вакуум всередині пакету. Оператор вмикає привод 8, який притискує верхню губку 2 до нижньої 3, зварює кінцівки пакету та вирізає виплавлянням його рештків Перемикає приводи 7 і 8 на підняття елементу затиску 6 та губку 2 і привод 10 на опущення елементу затиску 5 та звільняє пакет 11 і його рештків з трубки 4. Наступний процес термічного зварювання слідуючого пакету 11 з харчовим продуктом починається з укладки пакету на стіл 1. Впровадження пропонуємо"! корисної моделі дозволить використовувати звичайні пакети для їх зварювання при створенні вакууму в його середині. Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
