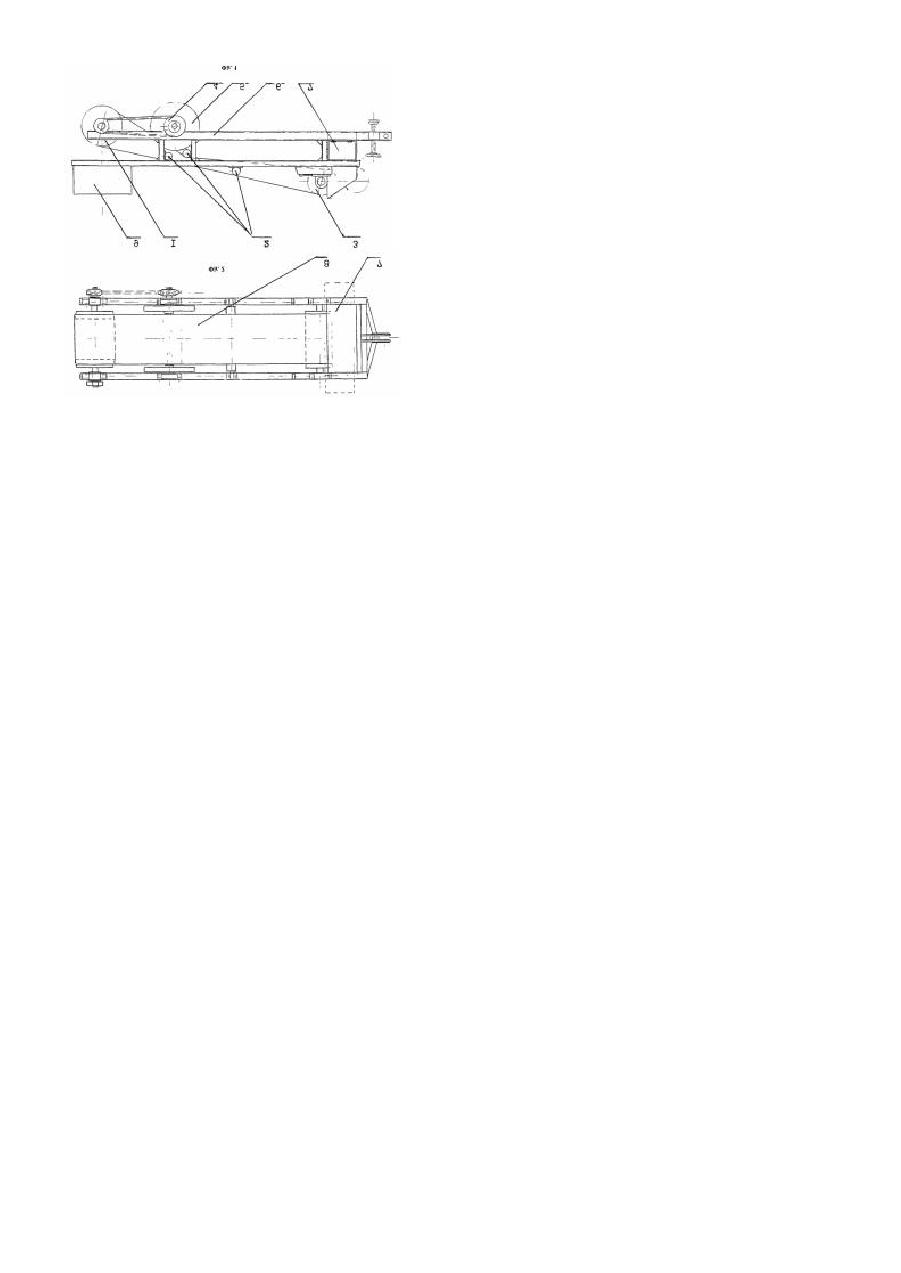

Установка для збирання вторинної сировини для металургійного виробництва

Винахід стосується машинобудування, зокрема машин для збирання та вивезення феромагнітних матеріалів та може застосовуватися для збирання вторинної сировини для металургійного виробництва. Відома машина для збирання технологічних просипів в цеха х металургійного виробництва, що містить самохідне шасі з встановленими на ньому камерою зі щіткою, що обертається, контейнером з розміщеним у ньому шнековим розвантажувальним механізмом з приводом, кінематичне зв'язаним муфтою з валом щітки, фільтром, вентилятором та гідравлічним золотниковим розподілювачем для керування механізмом (див. каталог "Ма шини для міського комунального господарства" М., 1970, с.95-96). Ознаками аналогу, що збігаються з ознаками винаходу, що заявляється, є: засіб переміщення, контейнер для збирання вторинної сировини. Недоліком відомого пристрою є складність його конструкції та неможливість механізованого збирання феромагнітного матеріалу та відокремлення його із загальної маси виробничих відходів. Найбільш близьким за технічною суттю та результатом, який досягається, до винаходу, що заявляється, є транспортний засіб для перевезення та розвантаження сміття, який містить тягач, з'єднаний дизелем з причепом, кузов якого виконаний з дверцятами у задній торцевій частині, каретку, встановлену з можливістю переміщення за напрямними, закріпленими на кузові причепу та обладнані штовхаючою плитою для розвантаження мусору (див. а.с. СРСР №612854, МКл. 2 B65F3/24, В60Р1/00, БВ №24, 1978р.). Ознаками прототипу, що збігаються з ознаками винаходу, що заявляється, є: засіб переміщення, ємність для накопичення сировини. Недоліком прототипу є неможливість механізованого збирання феромагнітного матеріалу та відокремлення його із загальної маси виробничих відходів. В основу винаходу поставлено задачу удосконалити установку для збирання вторинної сировини для металургійного виробництва шляхом розширення її функціональних можливостей за рахунок обладнання її рамою, оснащеною колісною парою та встановленими на рамі стрічковим конвеєром та ємністю для накопичення сировини, при цьому ємність розміщена у розвантажувальній зоні конвеєра, а конвеєр обладнаний шківним залізовідділювачем, вал якого кінематичне зв'язаний механізмом передачі з колісною парою рами, що дозволяє крім перевезення сировини при русі пристрою одночасно з перевезенням сміття або планіровкою відвалів здійснювати механізоване видобування з ґрунту феромагнітних матеріалів, їхній підйом, переміщення та складування до ємності феромагнітних матеріалів. Поставлена задача вирішується тим, що установка для збирання вторинної сировини для металургійного виробництва, що містить засіб переміщення та обладнана ємністю для накопичення сировини, відповідно до винаходу містить раму, обладнану колісною парою, встановлений на рамі стрічковий конвеєр, при чому ємність для накопичення сировини, розміщена у розвантажувальній зоні конвеєра, а на конвеєрі встановлений шківний залізовідділювач, вал якого кінематичне зв'язаний механізмом передачі з колісною парою рами. Обмотки збудження залізовідділювача приєднані до генератора струму, кінематичне зв'язаного з валом відбору потужності засобу переміщення. Крім того, обмотки збудження залізовідділювача можуть приєднуватися до джерела електроживлення, встановленого на рамі, а залізовідділювач може бути виконаним на постійних магнітах. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак та технічним результатом, який досягається, полягає у наступному. Обладнання установки для збирання вторинної сировини для металургійного виробництва рамою, обладнаною колісною парою та встановленими на рамі стрічковим конвеєром з ємністю для накопичення сировини, розміщення ємності у розвантажувальній зоні конвеєра та встановлення на конвеєрі шківного залізовідділювача, вал якого кінематичне зв'язаний механізмом передачі з колісною парою рами, дозволяє при русі установки одночасно з планіровкою відвалів (звалищ) та перевезенням сміття здійснювати видобування з ґрунту феромагнітних матеріалів, їх підйом, переміщення та складування до контейнера феромагнітних матеріалів. Приєднання обмоток збудження залізовідділювача до генератора струму, кінематичне зв'язаного з валом відбору потужності засобу переміщення, дозволяє здійснювати збирання та видобування феромагнітних матеріалів за рахунок потужності засобу переміщення. Залізовідділювач, обмотки якого приєднані до джерела електроживлення, встановленого на рамі, може одержувати живлення від автономного джерела, не зв'язаного з потужністю засобу переміщення, та може бути виконаним на постійних магнітах. Установка наведена на кресленнях, де на фіг.1 схематично показаний загальний вигляд установки, на фіг.2 вигляд зверху. Засіб переміщення, наприклад, бульдозер, обладнаний рамой 6. Рама 6 встановлена на колісній парі 5. На рамі 6 встановлений стрічковий конвеєр, що містить залізовідділювач 1, роликоопори 2, натяжний барабан 3, та вантажонесучу транспортерну стрічку 8. Обмотки збудження залізовідділювача 1 приєднані до джерела електроживлення 9. Вал залізовідділювача 1 механізмом ланцюгової передачі 4 кінематичне зв'язаний з колісною парой 5 рами 6. У розвантажувальній зоні конвеєра встановлена приймальна ємність 7. Установка працює наступним чином. При русі бульдозера по звалищу побутових або промислових відходів під час планування звалища, колісна пара 5 через ланцюгову передачу 4 приводить до обертання залізовідділювач 1, та, відповідно, транспортерну стрічку 8. Феромагнітний матеріал, який піднімається залізовідділювачем 1, рухається вздовж рами 6 та скидається у приймальну ємність 7. Електроживлення обмоток збудження залізовідділювача здійснюється від генератора потужністю, наприклад, 3,5кВт, що приводиться до обертання від валу відбору потужності бульдозера. У випадку відсутності на бульдозері валу відбору потужності, установка комплектується індивідуальним мотором-генератором аналогічної потужності. Використання установки при плануванні відвалів (звалищ) дозволяє без використання ручної праці (збирання брухту робітниками) здійснювати видобування та накопичення у ємності брухту чорних металів. По мірі накопичення металу в ємності він розвантажується шляхом відкривання бічних стінок. На відміну від стаціонарно встановлених ліній з переробки відходів наведена конструкція дозволяє здійснювати ефективне збирання брухту чорних металів практично в будь-якому місці (відвали, звалища, шляхи та ін.) повністю виключає ручну працю, не потребує додаткового персоналу для обслуго вування.
